田淵電機 三相パワコン EPG-T99P5 9.9kW Item No. YAS-TBC-013
田淵電機
EPG-T99P5
三相9.9kWパワーコンディショナ
停電時でも自立電力を使用でき、電力源としても利用可能。
余剰売電、全量売電、100％自家消費でも使用可能。

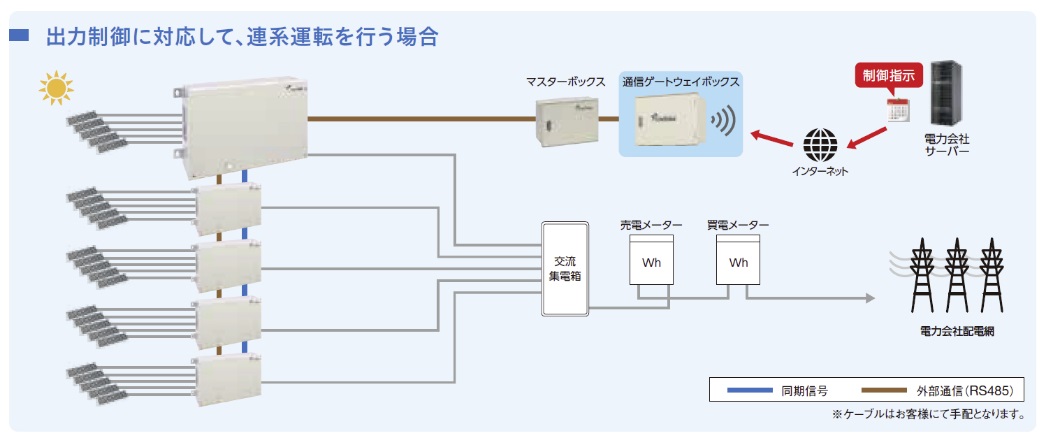

出力制御には本製品・対応マスターボックス・通信ゲートウェイ
ボックスの併用で対応できます。
【特徴】

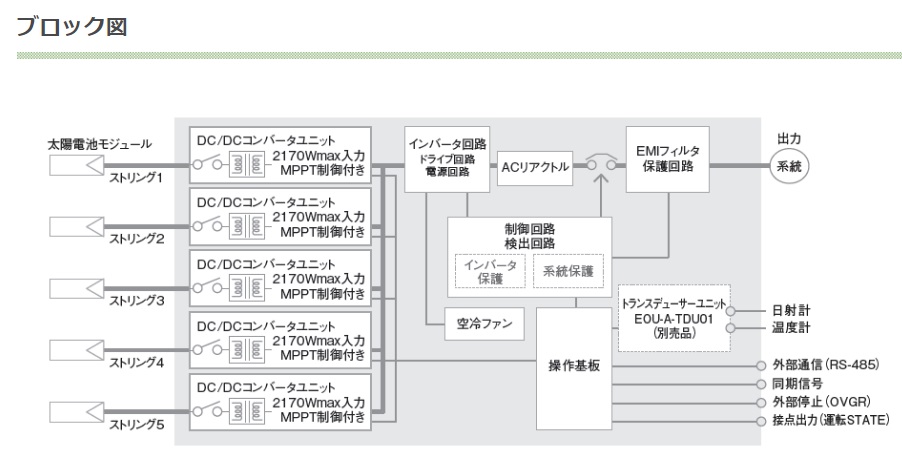

①フルMPPT方式、5入力全ての回路に対しMPPT制御を
行うことで、発電量を最大限に引き出します
②高周波絶縁トランス方式を採用

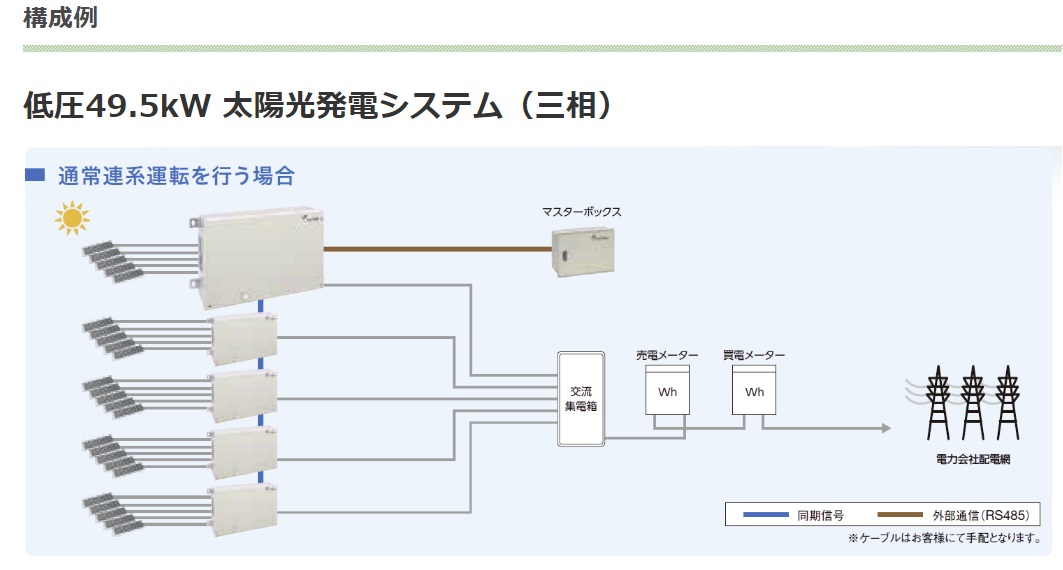

③マスターボックス1台で最大32台のパワーコンディショナを
一括制御可能
④停電時でも太陽光で発電した電気を利用できる自立運転機能搭載
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・台数
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
※本パワコンご利用にはマスターボックス(EOU-A-MBX05)が必須です
- 販売単位：
- Price :
- Please contact us
【主な仕様】
| 入力（DC） | ||
| 最大入力電力（ストリングあたり） | 2170Ｗ | |
| 最大入力電圧 | 570Ｖ | |
| 入力運転電圧範囲/定格入力電圧 | 150-550Ｖ / 250V | |
| MPPT電圧範囲 | 150-550V | |
| 最小入力電圧/起動電圧 | 150V | |
| ストリング数（MPPT入力数） | 5 | |
| 最大入力電流（ストリングあたり） | 10.3A | |
| 出力（AC：連系運転時） | ||
| 相数 | 三相3線式（三相4線式にも対応可） | |
| 変換方式 | 電圧型電流制御方式 | |
| 定格出力※1※2 | 9.9kVA | |
| 定格出力電圧 | 202V | |
| 公称出力電圧範囲 | 182-222V | |
| 定格出力周波数 | 50Hz,60Hz | |
| 定格出力電流 | 28.3A | |
| 定格出力時力率 | 0.95以上 | |
| 出力電流ひずみ率 | 総合5％以下、各次3％以下 | |
| 出力（AC：自立運転時） | ||
| 電気方式 | 単相3線式/単相2線式 | |
| 変換方式 | 電圧型電圧制御方式 | |
| 最大出力 | 4.0kVA/2.0kVA×2 | |
| 出力電圧 | 202V/101V | |
| 効率 | ||
| 最大効率 | 93.7%（DC300V, 60%出力時） | |
| 保護 | ||
| 単独運転検出：受動的方式 | 周波数変化率検出方式 | |
| 単独運転検出：能動的方式 | 周波数シフト方式 | |
| 基本データ | ||

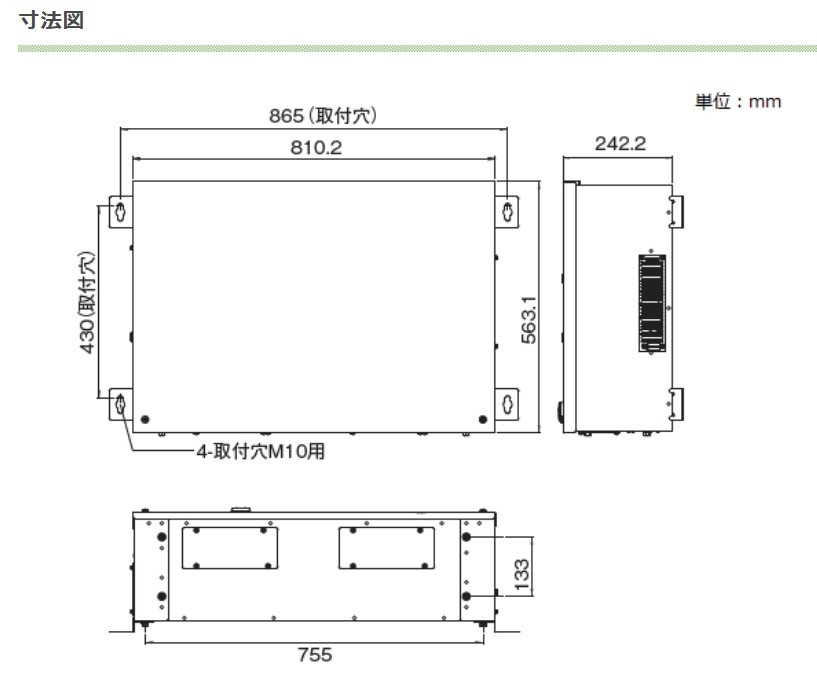

| 寸法（W/H/D） | 810.2/563.1/242.2mm | |
| 質量 | 53kg | |
| 設置場所 | 屋外 | |
| 使用環境温度範囲 | －20℃～＋50℃（40℃以上で出力抑制） | |
| 騒音（定格）※3 | 51dB以下 | |
| 待機電力（夜間） | 11W以下/80VA以下 | |
| 絶縁方式 | 高周波絶縁トランス方式 | |
| 冷却方法 | 冷却ファンによる強制空冷 | |
| 防水防塵保護等級（JIS） | IP55相当 | |
| 特徴 | ||
| 力率一定制御 | 80％～100％ | |

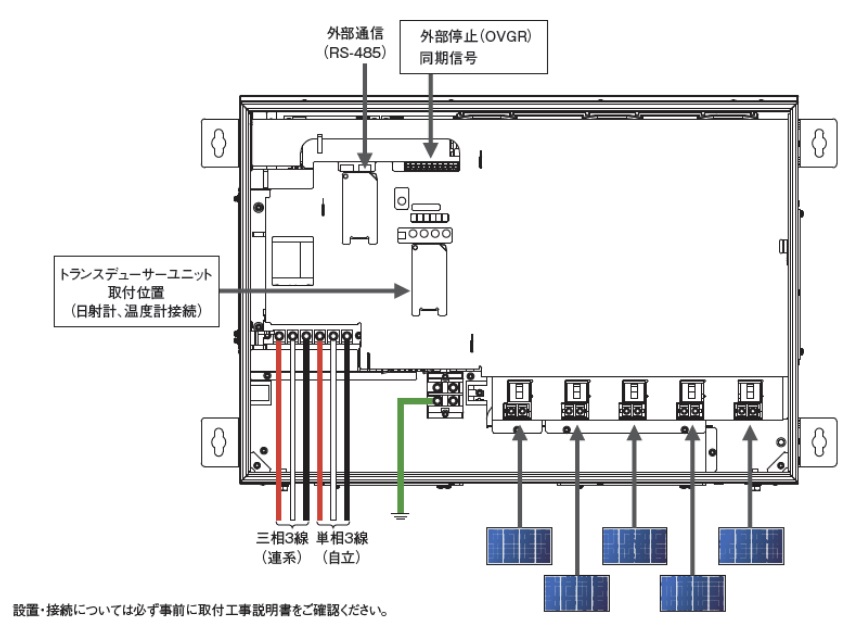

| 入力端子 | 端子台（＋,－）×5 | |
| 系統出力端子 | 端子台（U,V,W） | |
| 自立出力端子 | 端子台（U,O,W） | |
| 接地端子 | 端子台（1極） | |
| 接点出力端子 | あり | |
| 本体ディスプレイ | 7セグメントLED（本体内部） | |
| 制御機器対応 | マスターボックス（必須） | |
| 制御機能対応マスターボックス | EOU-A-MBX05 | |
| 出力制御対応通信ゲートウェイボックス | EOU-CGW03 | |
| 通信インターフェイス | RS-485 | |
| JET認証番号 | P-0226 | |
※2 力率1.0運転時
※3 パワーコンディショナの前面中央から1m離れた床面から高さ1mの位置において、JIS C 1509-1のA特性で騒音を測定
※4 製品改良のため、仕様および外観の一部を予告なく変更することがあります
No. 2913
