ソーラーエッジ 単相パワコン SE5500H-JPJ 5.5kW Item No. YAS-SE-011
単相パワーコンディショナ
日本・低圧産業用
SE5500H-JPJ
●JET認証品
●ソーラーエッジパワーオプティマイザと協調して
動作するように特別に設計
●99％の加重平均効率（市場標準よりも 33％-50％少ない損失）
●最大200％の過積載が可能
●小型かつ軽量で設置が簡易
●低放熱による高い信頼性
●高度な安全機能
●モジュールレベルのモニタリング機能内蔵
●イーサネットまたは WCDMAプラグインによる
インターネットへの通信
●IP65 - 屋外および屋内設置が可能
●10年保証（20年への保証延長）可能
- 出荷日から24ヶ月以内の購入に限り適用
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
①台数
②使用されるオプティマイザの型式と台数
③納入場所（お客様住所と異なる場合はお教えください）
④ご希望納期
- 販売単位：
- Price :
- Please contact us
| SE5500H-JPJ | |
| 出力 | |
| 定格AC出力 | 5500（力率0.95時）、5500（力率1.0時） |
| 定格出力電圧 | 202L-L Vac |
| 出力電圧範囲 | 171-232 Vac |
| AC 周波数 | 50/60±5 Hz |
| 最大連続出力電流 | 27.2 Aac |
| 入力 | |
| 最大直流電力（モジュール定格）※1 | 11000 W |
| 接地方式 | トランスレス・非接地 |
| 最大入力電圧 | 450 Vdc |
| 定格直流入力電圧 | 380 Vdc |
| 最大入力電流 | 15 Adc |
| 逆極性保護 | 対応 |
| 対地絶縁検出 | 1MΩ |
| 最大効率 | 99.2 % |
| ユーロ効率 | 98.8 % |
| 夜間消費電力 | < 4.5 W |
| その他仕様 | |
| 対応通信機能 | RS485, Ethernet, Zigbee(オプション), Wi-Fi（オプション） |
| スマートエネルギーマネージメント | 自家消費機能 | 準拠規格 |
| 安全 | IEC-62109-1/2 |
| 系統連系規定 | JEAC9701-2019 |
| JET認証登録番号 | MP-0190 |
| 電磁妨害 | IEC61000-6-2,IEC61000-6-3,IEC61000-3-11,IEC61000-3-12 |
| RoHS | 対応 |
| 設置仕様 | |
| 交流出力 | ケーブルグランド - 直径9～21mm |
| 直流入力 | 2x MC4 |
| 寸法（高さ x 幅 x 奥行き） | 450 x 370 x 174 mm |
| 重量 | 12.3 kg |
| 動作温度範囲 | -20 ～ +60 ※2 |
| 冷却方式 | 自然対流+ 内部ファン(ユーザー交換可能) |
| 環境保護等級 | IP65-屋外・屋内 |
| 固定方式 | ブラケット同梱 |
※2 温度上昇抑制については次のリンクをご参照ください
https://www.solaredge.com/sites/default/files/se-temperature-derating-note.pdf

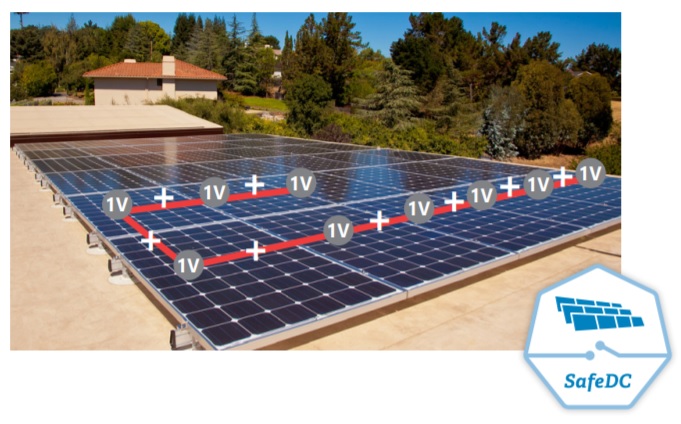

屋根上の安全性
ソーラーエッジのSafeDC™はACがオフになると、直流回路が安全電圧になり、施工者・メンテナンス作業者・消防士を保護します。
パワーオプティマイザは以下の場合、電力電圧が1Vdcの安全電圧になります
・建物が系統から切り離される
・パワーコンディショナをオフにする
・洪水や建物損傷などによる絶縁不良や地絡
NEC2017やVDE2100-712，IEC60947など欧米の厳しい安全基準に準拠しています

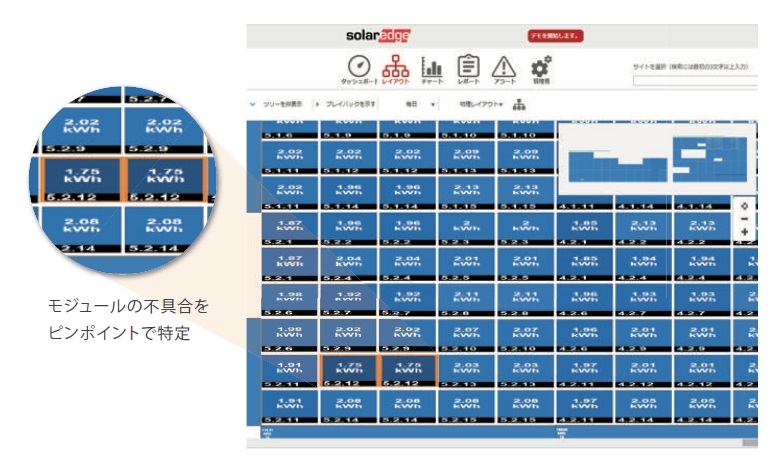

モジュールレベルの
障害検知・アラート機能
モジュールレベルのピンポイントな自動アラートにより、迅速な障害検知、正確なメンテナンスおよび早期対応を可能とし、ダウンタイムの削減につながります。
このアラートには、障害が発生した場所、障害の説明および障害状況が含まれます。
また、電力の閾値を設定することで、パフォーマンスが低下したモジュールに対してアラートを出させたり、日の出や日没などの1日の時間帯に合わせて設定をカスタマイズすることもできます。

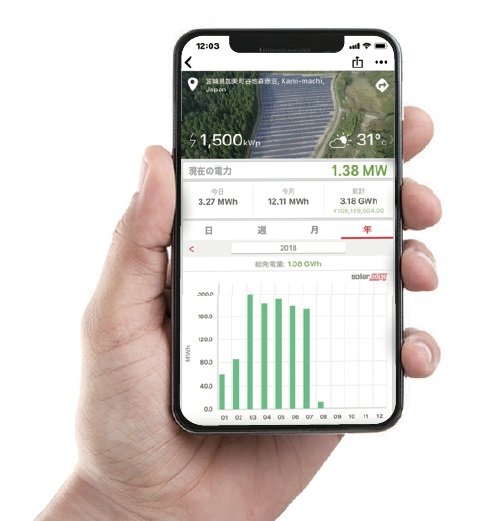

お手持ちのスマートフォンやタブレットがそのまま監視システムに
ソーラーエッジでは、PCやモバイル機器でアクセスできるモニタリングプラットフォームを25年間無償で提供。
モジュール、ストリング、パワーコンディショナ、システムレベルでの全データをリアルタイムに把握できるため、遠隔からの障害検知やトラブルシューティングが可能。
新たに監視システムを追加することなく、低コストで高品質なO&Mを可能にしています。
【ソーラーエッジ製品一覧】
| パワーコンディショナ 単相 HD-Wave （基本10年保証） | |||
| 型番 | 詳細 | ||
| SE5500H-JP000NNN2 | 5.5kW | ||
| SE5500H-JPJ | 5.5kW JET認証品 | ||
| パワーコンディショナ 三相 | |||
| 型番 | 詳細 | ||
| SE25K-JPJ38NNN2 | 24.75kW / 24.75kVA 基本10年保証 | ||
| SE25K-JPH38NNN2 | 24.75kW / 26.2kVA 基本10年保証 | ||
| SE33.3K-JPJ48NNN2 | 33.3kW 基本12年保証 | ||
| パワーオプティマイザＰシリーズ（25年保証付） | |||
| 旧型番 | 新型番 | 入力ケーブル長（㎜） | 出力ケーブル長（㎜） |
| P505-5R M4M BM | P505-4R M4M BM | 160 | 1200 |
| P600-5R M4M RL | P600H-4R M4M RL | 160 | 1800 |
| 新製品 | P650H-4R M4M RL | 160 | 1800 |
| P730-5R M4M RX | P730H-4R M4M RY | 160 | 2200 |
| P730-5R MLM RX | P730H-4R MLM RY | 900 | 2200 |
| 新製品（フレーム取付タイプ） | P730H-4R MLM FY | 900 | 2200 |
| P800P-5R MDM BL | P800pH-4R MDM BL | 160 | 1800 |
| 新製品 | P801H-4R MRM RY | 160 | 1800 |
| 新製品 | P801H-4R MLM RY | 900 | 1800 |
| P850-5R M4M BX | P850H-4R M4M BY | 160 | 2200 |
| P850-5R MLM BX | P850H-4R MLM BY | 900 | 2200 |
| P850-5R MXM BY | P850H-4R MXM BY | 1300 | 2200 |
| 新製品 | P850H-4R MYM BY | 1600 | 2200 |
| 新製品 | P950-4R M4M BY | 160 | 2200 |
| 新製品 | P950-4R MXM BY | 1300 | 2200 |
| 新製品 | P950-4R MYM BY | 1600 | 2200 |
| 分岐ケーブル | |||
| 型番 | 詳細 | ||
| SE-CBY-4MM | 1:4 分岐ケーブル、パワーコンディショナ/オプティマイザ入力用（10ペア/40本） | ||
| SE-CBY-2MM | 1:2 分岐ケーブル、パワーコンディショナ/オプティマイザ入力用（20ペア/40本） | ||
| MCI-CN-00123 | 2：1 メス/オス/メス 1本 | ||
| MCI-CN-00124 | 2：1 オス/メス/オス 1本 | ||
| サージプロテクションキット（SPD） | |||
| 型番 | 詳細 | ||
| SE-RS-485-SPD2-K1 | 三相パワーコンディショナ向け RS485用サージ保護キット（5個セット） | ||
| SE-RS-485-SPD2-K2 | 単相パワーコンディショナ（HD-Wave）向け RS485用サージ保護キット（9個セット） | ||
| 通信装置（5年保証付） | |||
| 型番 | 詳細 | ||
| SE-WCDMA-R5-JPN-50 | データ通信キット | ||
