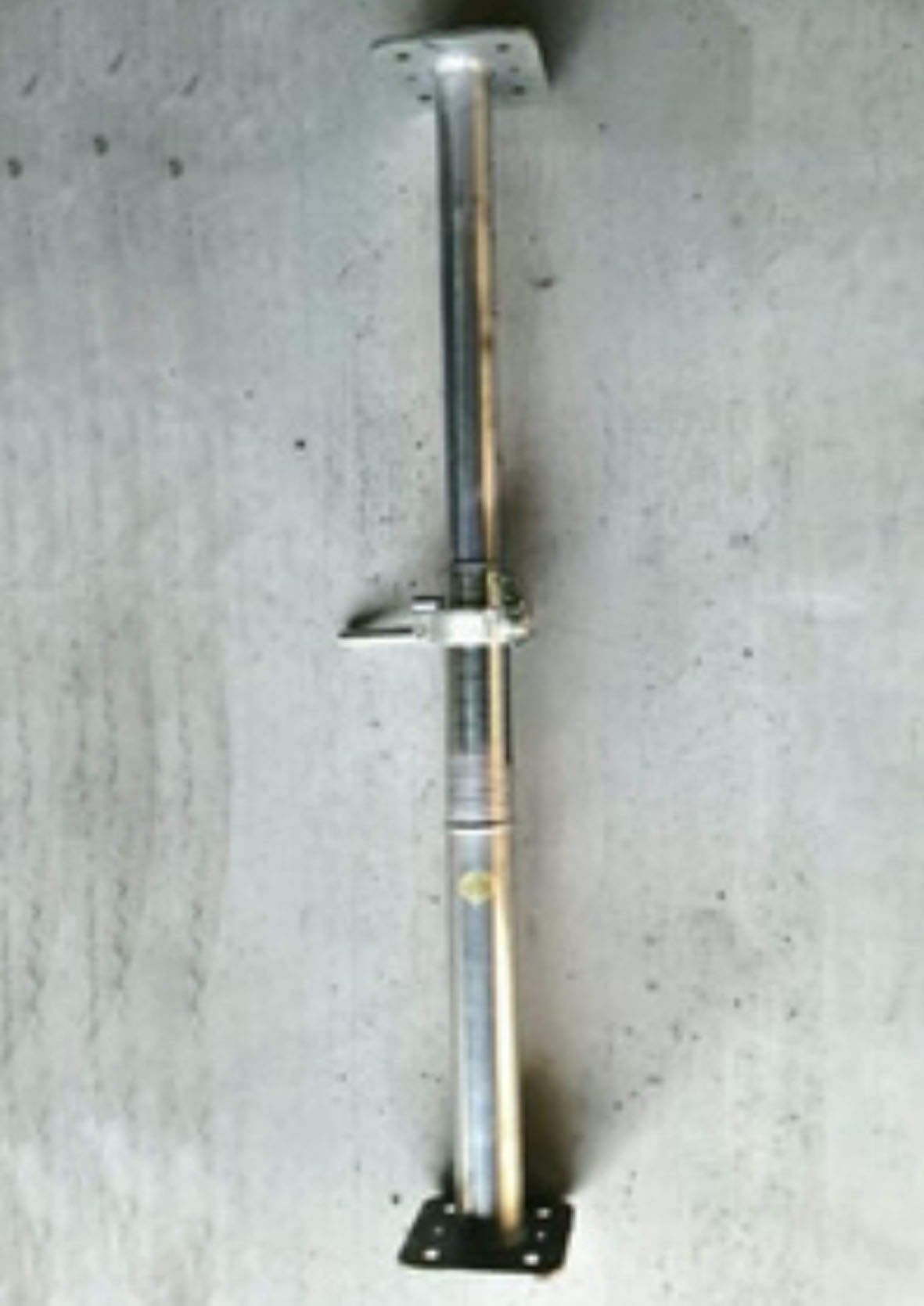

パイプサポート Item No. JW-001
高評価と信頼のパイプサポート!!

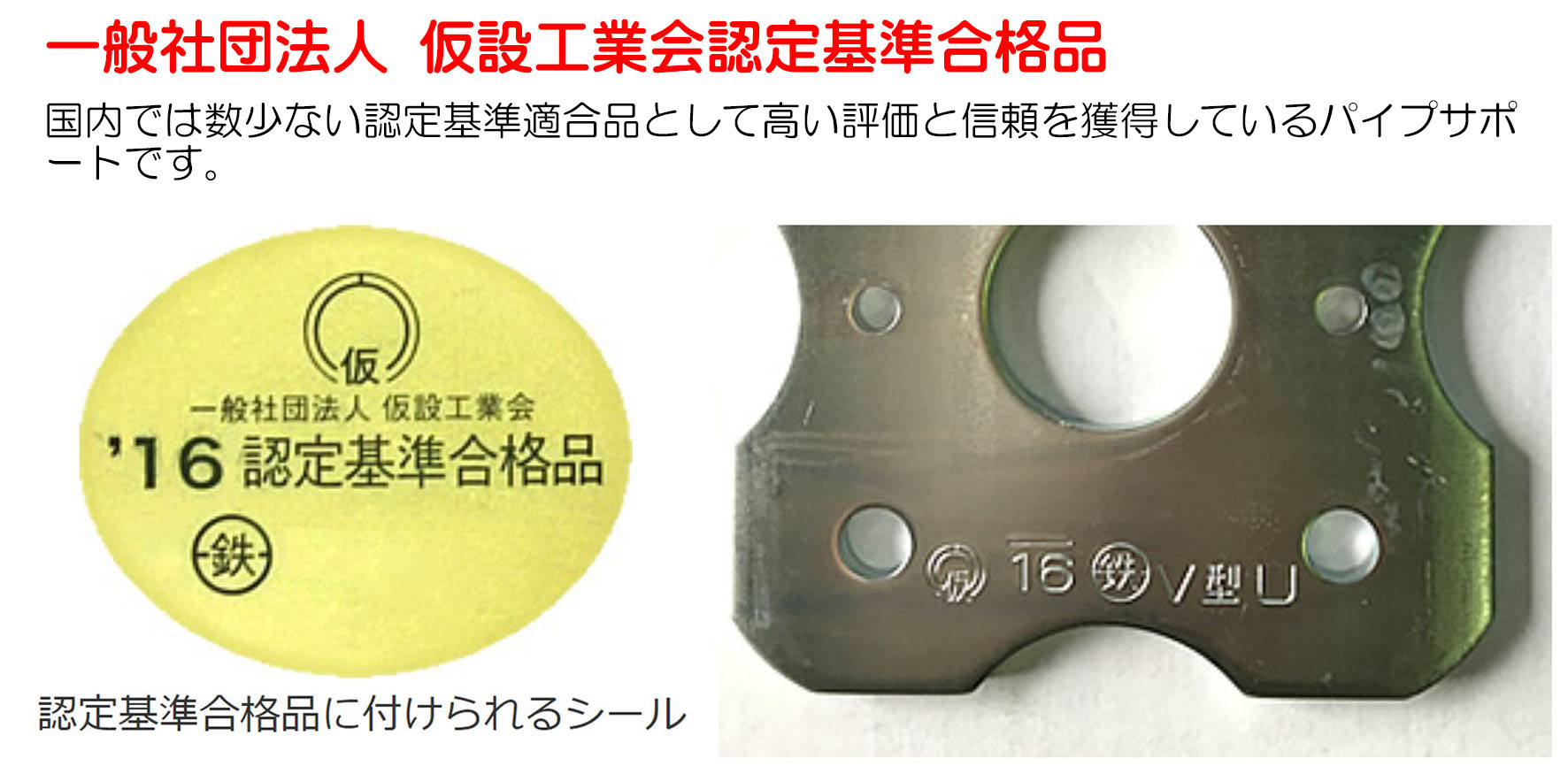

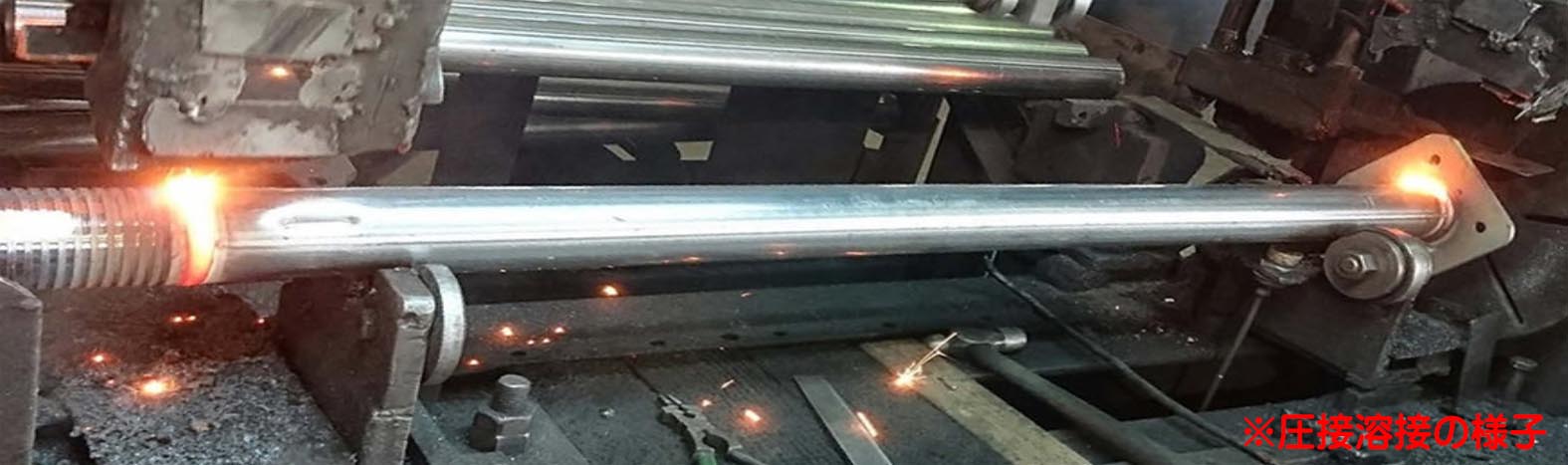

回転摩擦熔接の技術で安価に量産され、さらには仮設工業会認定基準合格品として高い評価と信頼も兼ね備えているパイプサポートをご紹介いたします。
上部に特殊な絞り加工を施してあり、キャップの取り換えが不要です。上部下部とも均等ネジのため、噛合せ強度にばらつきがありません。安全で、底抜け切れがなく、ネジ取替修理が不要です。
内管のセメント付着や多少の凹凸がある場合でも少しの位置移動で挿入仕様が可能であり、減少率が大幅に軽減されます。
腰管の円周に鋸目がないため、移動時に鋸目部分が折れてしまう心配もありません。
これだけの工夫と高品質とコストパフォーマンスを両立する製品は他にありません!!
※ご用命の際は種類、本数、納入場所、大型車両進入の可否をご教示ください。
- 販売単位：
- Price :
- Please contact us
特徴
●雄ネジ管が厚いため、上部にPAT.P特殊加工を施すことでキャップの取り換えが不要になりました。
●肉厚雄ネジを旋盤加工で仕上げており、上部下部とも均等であるため、噛合せ強度にばらつきがありません。安全で、ネジ底が厚くて底抜け切れがなく、ネジ取替修理が不要です。
●振れ止め部分の内管のセメント付着や多少の凹凸がある場合でも少しの位置移動で挿入仕様が可能であり、減少率が大幅に軽減されます。
●腰管の円周に鋸目がないため、移動時に鋸目部分が折れてしまう心配はありません。
パイプサポート仕様一覧
| 尺 | 最小使用長 | 最大使用長 | 一束 | 安全荷重 |
| 1尺 | 300mm | 430mm | 25本 | 2,000kg |
| 1.5尺 | 450mm | 650mm | 50本 | 2,000kg |
| 2尺 | 612mm | 950mm | 50本 | 2,000kg |
| 3尺 | 912mm | 1,530mm | 50本 | 2,000kg |
| 4尺 | 1,212mm | 2,060mm | 50本 | 2,000kg |
| 5尺 | 1,512mm | 2,500mm | 50本 | 2,000kg |
| 6尺 | 1,812mm | 3,050mm | 50本 | 2,000kg |
| 7尺 | 2,112mm | 3,350mm | 50本 | 2,000kg |
| 9尺 | 2,712mm | 3,950mm | 50本 | 2,000kg |

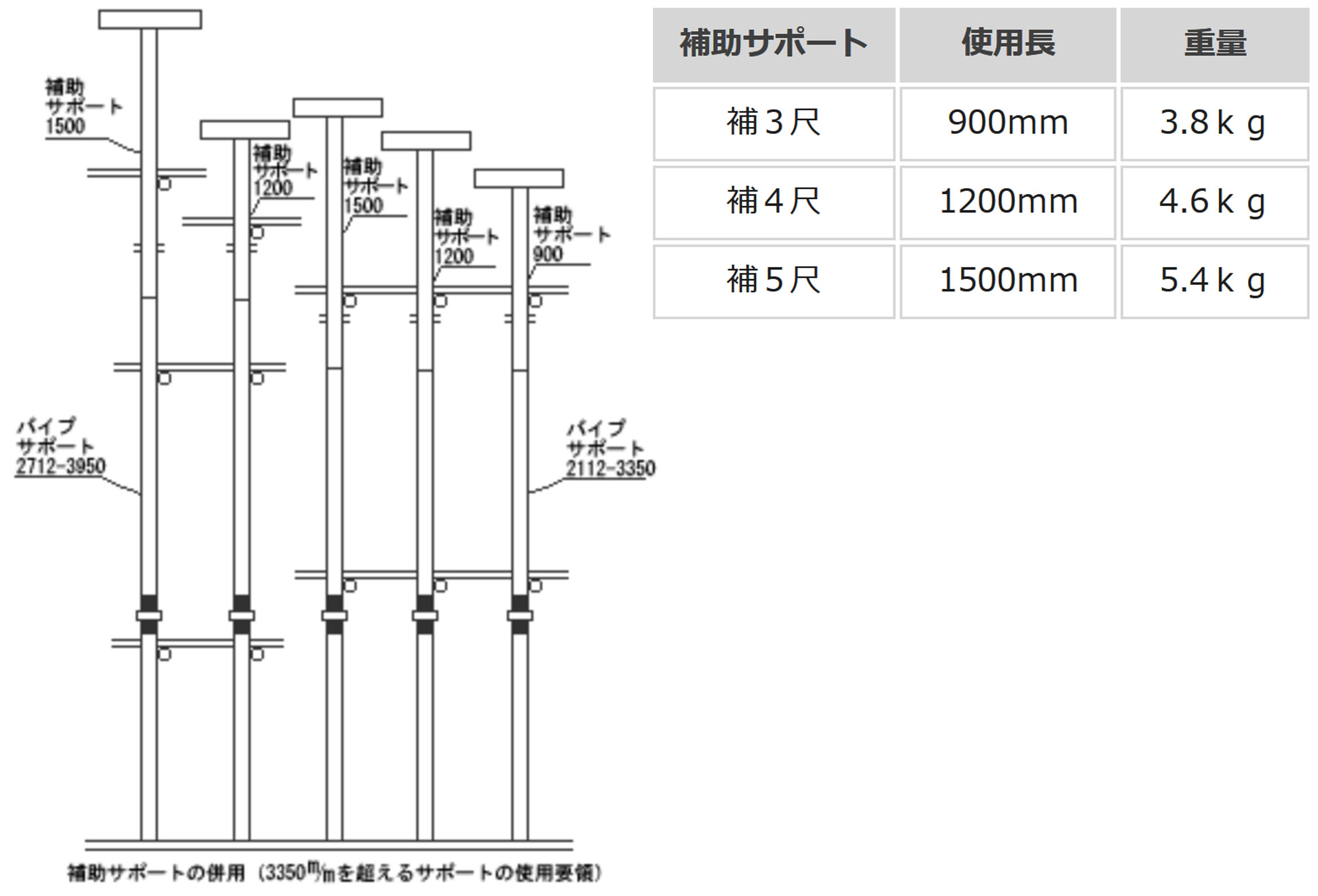

補助サポート
●コンクリート型枠工事・天井・床などの仮支えとして、パイプサポートの長さを継ぎ足す場合に使用します。
●許容荷重を超えて使用しないでください。
●定められた方法で、確実に滑動防止及び沈下防止の措置をとってください。
●パイプサポートを3本以上継がないでください。
●高さが3.5mを超えるときは、高さ2m以内ごとに水平つなぎを2方向設け、かつ水平つなぎの変位を防止してください。

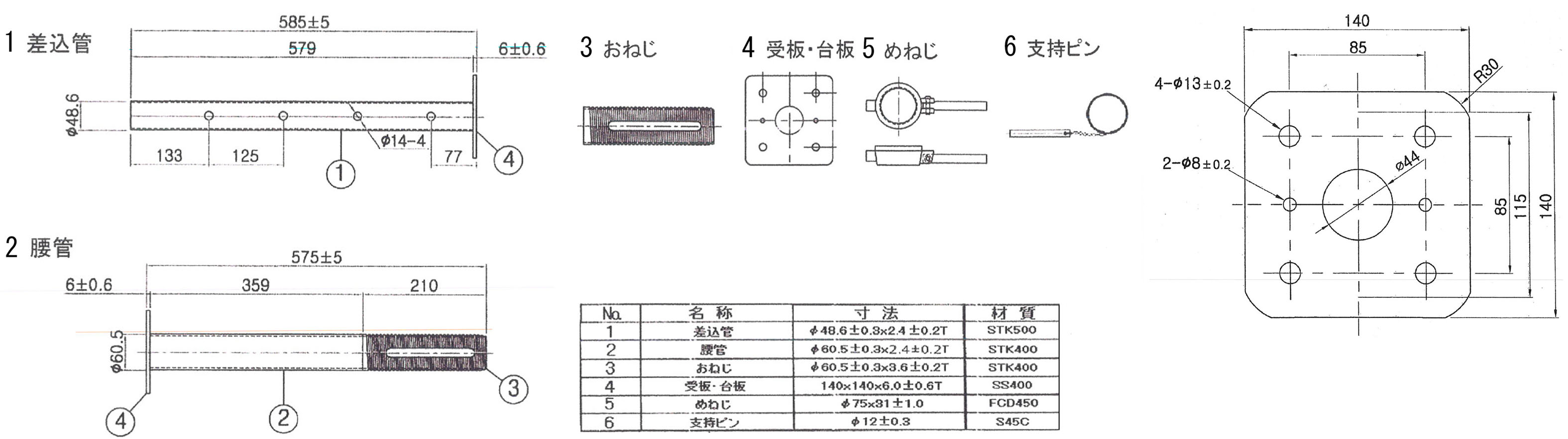

パイプサポート部品一覧
| 商品名 | 重量 | 単位 |
| フランジ（6mm） | 700g / 個 | 25枚 |
| ハンドル棒 | 176g / 個 | 100個（袋入） |
| スライド盤 | 600g / 個 | 25個 |
| ネジ管 | 660g / 個 | 50個 |
| サポートキャップ（鉄） | 60g / 個 | |
| リベット50 | 720g / 100本 | |
| サポートパレット | 35kg / 台 | |
| サポートピン | 114g / 個 | 200個 |
