KDS ソキア 電子セオドライト DT540LS・DT740LS Item No. JTT-005
レーザー照射機能とアブソリュート・
エンコーダーを搭載 耐環境性能にも
優れ汎用性が高い電子セオドライトです。
・測角精度5"、7"の2クラスをラインアップ。

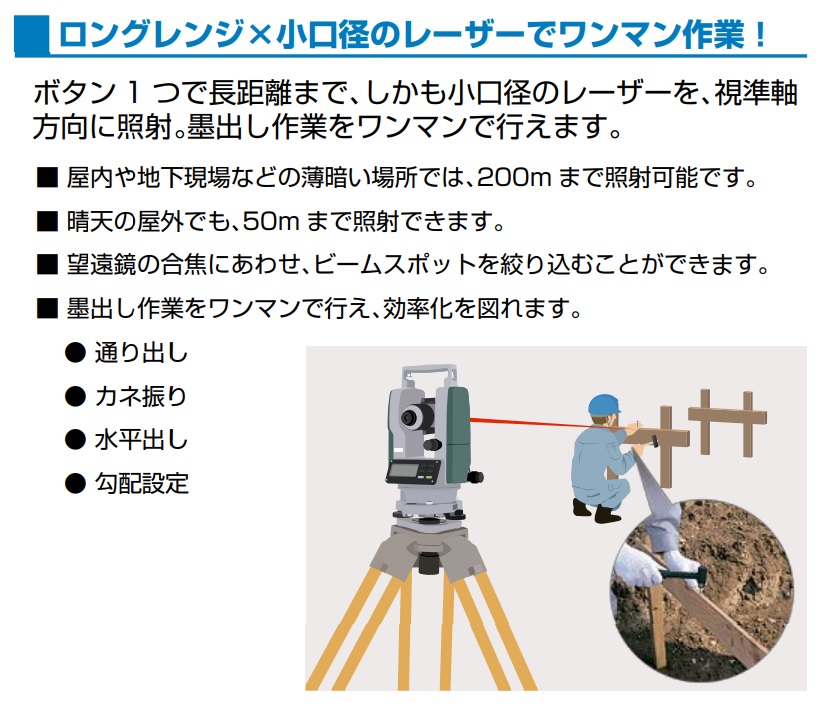

・ワンマンで墨出し作業を可能にするレーザー
照射機能を、全機種に搭載しています。

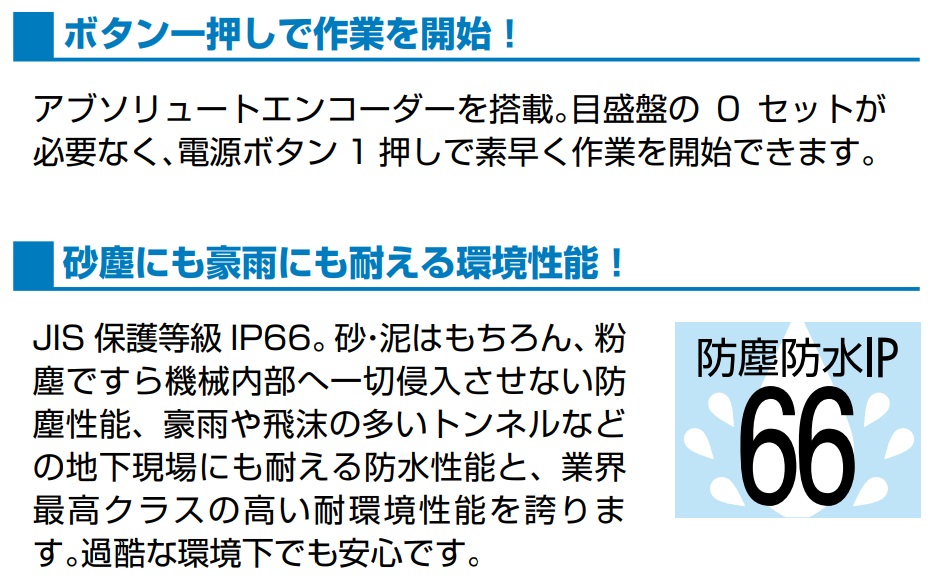

・電源ボタン一押しで作業を開始できる、
アブソリュート・エンコーダーを搭載しています。
・優れた耐環境性能IP66です。

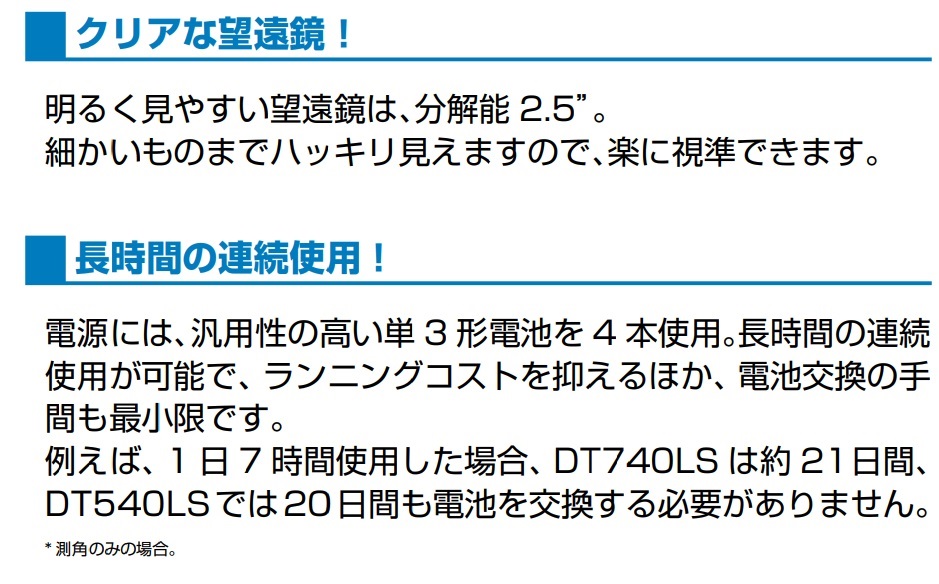

・望遠鏡は、細かいものまで視認できる2.5"の分解能です。
・全機種かね振り(90°)ブザー搭載です。
・電源は一般的な単3 形電池で、長時間の連続使用が可能です。
・整準台は、設置作業がしやすいシフティング式です。
- 販売単位:
- Price :
- Please contact us
ビームスポット径(合焦時)
距離 | 5m | 10m | 20m | 30m | 50m |
ビームスポット径(mm) | 0.1 x 0.2 | 0.2 x 0.4 | 0.5 x 0.7 | 0.7 x 1.1 | 1.2 x 1.9 |
仕様 | |||
モデル | DT540LS | DT740LS | |
望遠鏡部 | |||
全長 | 152mm | ||
対物有効径 | 45mm | ||
倍率 | 30x | ||
視界 | 1°30' | ||
最短合焦距離 | 1m | ||
分解力 | 2.5" | ||
スタジア乗数/加数 | 100 / 0 | ||
測角部 | |||
測角方式 | アブソリュート | ||
検出方式 | 水平角 | 対向 | 対向 |
鉛直角 | 片側 | 片側 | |
測角精度*1 | 5" | 7" | |
表示単位 | 5"/10" 切替 | 5"/20" 切替 | |
自動補正機構 | 一軸自動補正 (±3') | - | |
測角モード | 水平角 | 右回り / 左回り / 倍角測定 | |
鉛直角 | 天頂0° / 水平0° / 水平0°±90° / 勾替% | ||
90°水平角ブザー | ON / OFF 選択可 | ||
レーザー部 | |||
レーザー波長 | 633nm | ||
最大出力 | 0.6mW (出力固定) | ||
レーザー安全規格 | クラス2 | ||
到達距離 | 昼間、 晴天時*2 | 50m | |
屋内*2 | 200m | ||
諸般 | |||
ディスプレー配置 | 正反両側 | ||
インターフェース(RS-232C規格準拠) | 付き | - | |
求心望遠鏡 | 像:正像、倍率:3°合焦距離:0.5~∞ | ||
気泡管感度 | 横気泡管 | 40"/2mm | 40"/2mm (縦気泡管も同様) |
円形気泡管 | 10'/2mm | ||
整準台 | シフティング式 | ||
使用温度範囲 | -20 ~ 50°C | ||
防塵・防水性能 | IP66 (JIS C0920 準拠) | ||
寸法 (ハンドル含む) | 152(D) x 188(W) x 315(H)mm | ||
質量 (電池含む) | 4.2kg | ||
電源部 | |||
使用電源 | 単3形乾電池 x 4本 | ||
連続使用時間 | 測角のみ | 約140時間 | 約150時間 |
レーザーのみ | 約80時間 | ||
レーザー測角 | 約45時間 | ||
オートパワーカットオフ機能 | 操作停止後30 / 10分で自動OFF / 自動OFFなし 選択可 | ||
* 1 Conforms to JIS B 7912-3: 2006, JSIMA101: 2002 Applicable category B: DT540LS, Applicable category C: DT740LS * 2 Daytime, fine weather: Illuminance 50000lx, Indoor: Illuminance 700lx |
