平戸金属工業 ドリルビット（テーパービット・ネジ式ビット） Item No. HRD-001
長年の経験と実績に裏打ちされた
高品質ビット
どんなに性能の高い削岩機でも、発生する力を対象に伝えるビットの性能が低ければ、まさに宝の持ち腐れ。
平戸のビットは、創業以来ビット作りに徹してきたその長年の経験と実績に裏打ちされた製品です。
一般のドリルと違い、強烈な打撃や回転にも充分に耐えられる性能を有し、石材・岩盤などの穿孔には、なくてはならない高品質ビットです。
平戸金属工業製ビットは、削岩機を十全に生かすことができると自信をもってお勧めできます。
ぜひビットの更新・変更をご検討ください。
- 販売単位：
- 1
- Price :
- Please contact us

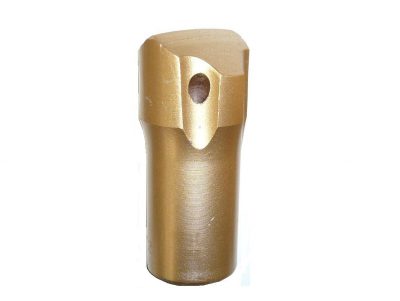

テーパーロッド用ビット
（ストレート）
コンクリートや岩盤の穴あけに適しています。
テーパーロッドの先端に取付けて使用します。
クロスビットに比べ、穿孔スピードが速く、
コストも安いのが特徴です。

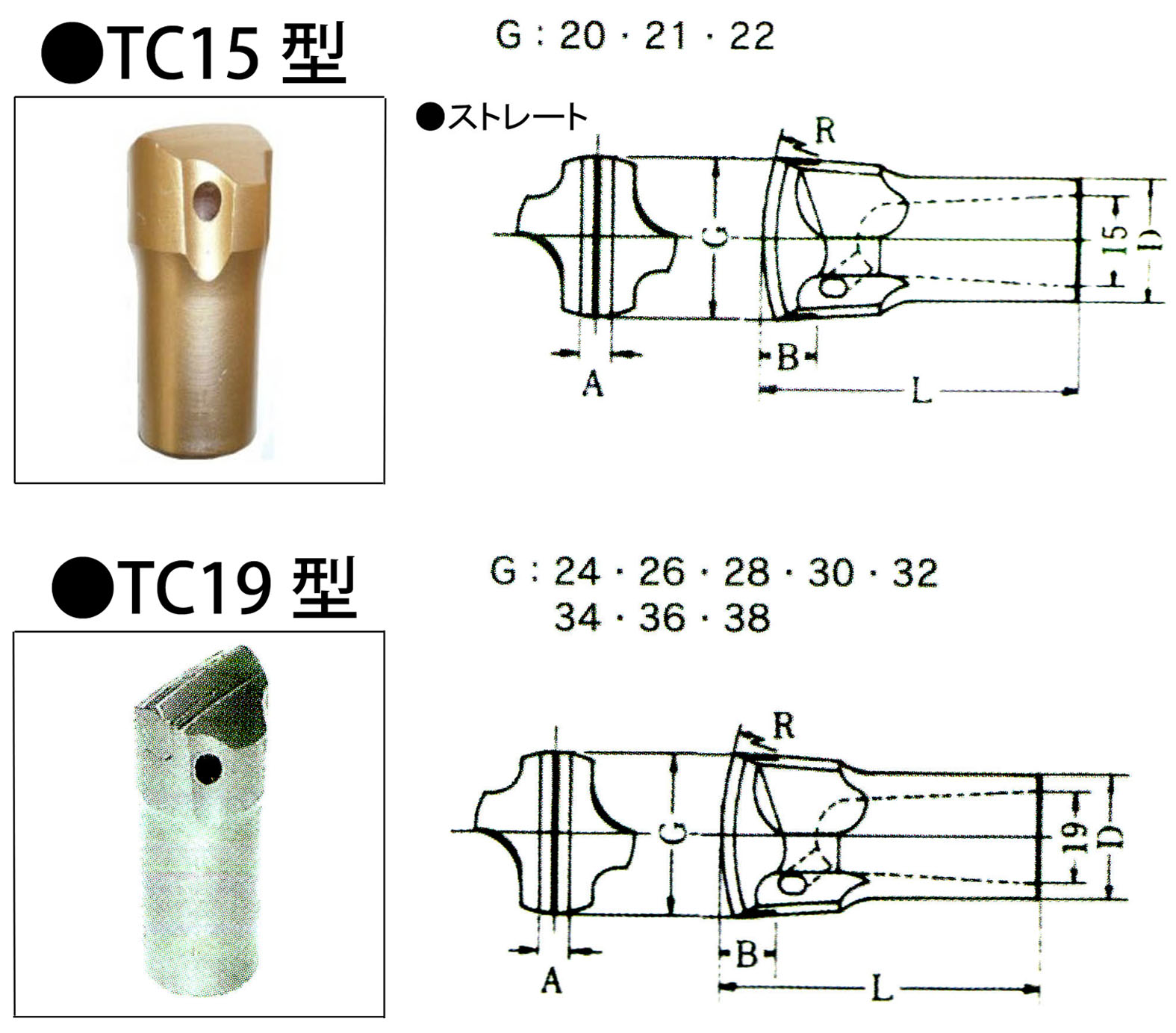

| テーパービット（ストレート） | |||||||
| 形式 | G (mm) | L (mm) | D (mm) | A (mm) | B (mm) | R (mm) | ｶｯﾃｨﾝｸﾞ ｱﾝｸﾞﾙ |
| TC15-20 | 20 | 65 | 18 | 6 | 10 | 110 | 110° |
| TC15-21 | 21 | 65 | 18 | 6 | 10 | 110 | 110° |
| TC15-22 | 22 | 65 | 18 | 6 | 10 | 110 | 110° |
| TC19-24 | 24 | 65 | 22 | 6 | 11 | 110 | 110° |
| TC19-26 | 26 | 65 | 24 | 6 | 11 | 110 | 110° |
| TC19-28 | 28 | 65 | 25 | 6 | 11 | 110 | 110° |
| TC19-30 | 30 | 65 | 25 | 6 | 11 | 110 | 110° |
| TC19-32 | 32 | 65 | 27 | 6 | 11 | 110 | 110° |
| TC19-34 | 34 | 65 | 28 | 6 | 11 | 110 | 110° |
| TC19-36 | 36 | 65 | 28 | 6 | 11 | 110 | 110° |
| TC19-38 | 38 | 65 | 30 | 6 | 11 | 110 | 110° |
| TC22-28 | 28 | 70 | 25 | 7 | 11 | 110 | 110° |
| TC22-30 | 30 | 70 | 27 | 7 | 11 | 110 | 110° |
| TC22-32 | 32 | 70 | 27 | 8 | 11 | 110 | 110° |
| TC22-34 | 34 | 70 | 29 | 8 | 11 | 110 | 110° |
| TC22-36 | 36 | 70 | 33 | 8 | 11 | 110 | 110° |
| TC22-38 | 38 | 70 | 33 | 8 | 11 | 110 | 110° |
| TC22-40 | 40 | 70 | 33 | 8 | 11 | 110 | 110° |
| TC22-42 | 42 | 70 | 33 | 8 | 11 | 110 | 110° |
| TC22-44 | 44 | 70 | 33 | 8 | 11 | 110 | 110° |
| TC22-46 | 46 | 70 | 33 | 8 | 11 | 110 | 110° |
| TC22-48 | 48 | 70 | 33 | 8 | 11 | 110 | 110° |

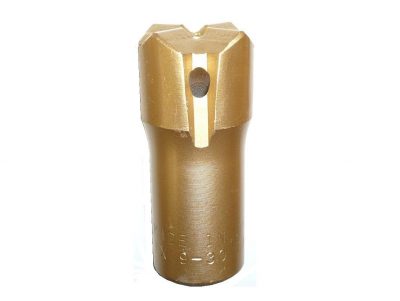

テーパーロッド用ビット
（クロス）
コンクリートや岩盤の穴あけに適しています。
テーパーロッドの先端に取付けて使用します。
ストレートビットに比べ、直進性に優れており、
芯を外さずに穿孔できます。

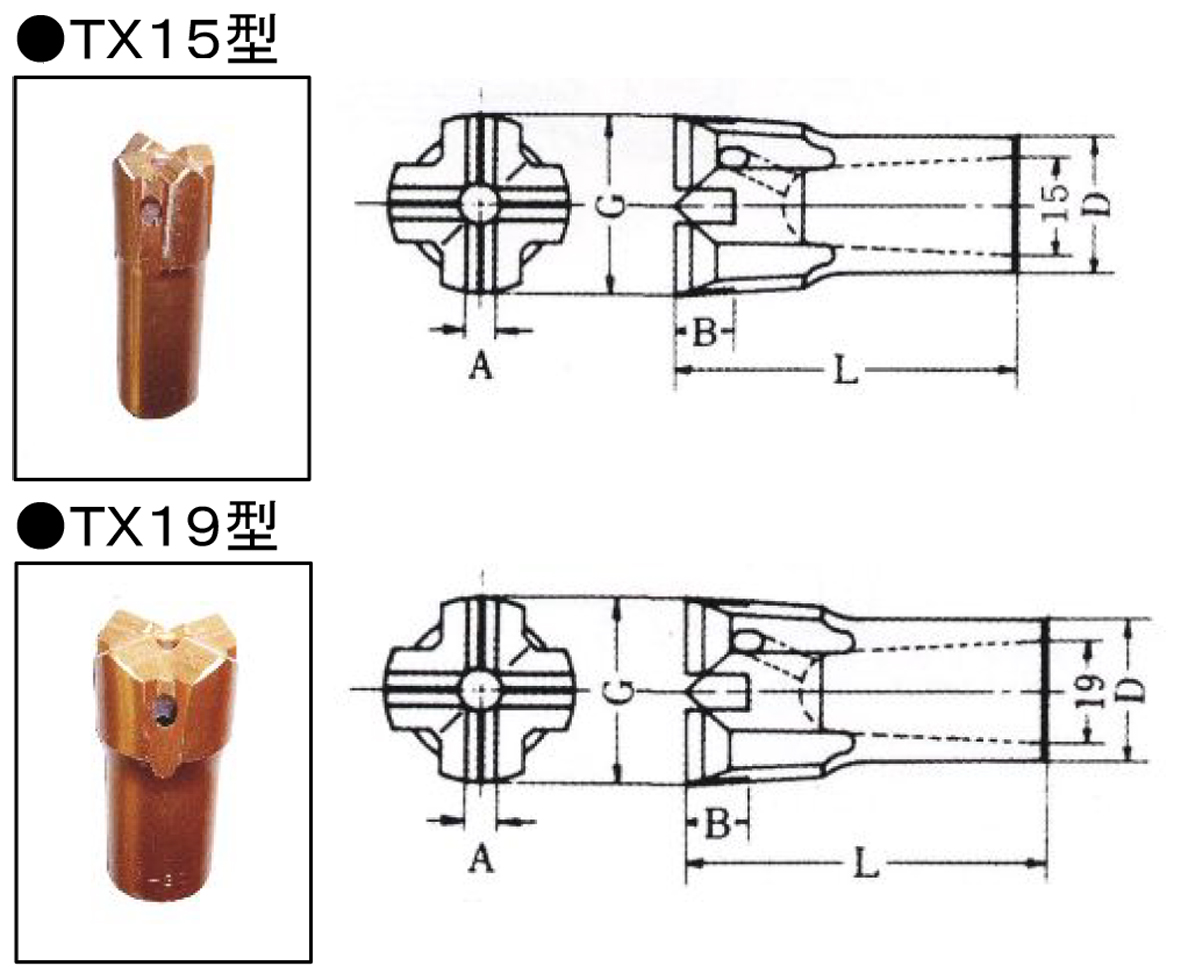

| テーパービット（クロス） | ||||||
| 形式 | G (mm) | L (mm) | D (mm) | A (mm) | B (mm) | ｶｯﾃｨﾝｸﾞ ｱﾝｸﾞﾙ |
| TX15-20 | 20 | 65 | 18 | 4 | 8 | 110° |
| TX15-21 | 21 | 65 | 18 | 4 | 8 | 110° |
| TX15-22 | 22 | 65 | 18 | 4 | 8 | 110° |
| TX15-24 | 24 | 65 | 22 | 5 | 8 | 110° |
| TX15-25 | 25 | 65 | 22 | 5 | 8 | 110° |
| TX19-24 | 24 | 65 | 22 | 5 | 8 | 110° |
| TX19-26 | 26 | 65 | 24 | 5 | 8 | 110° |
| TX19-28 | 28 | 65 | 25 | 5 | 8 | 110° |
| TX19-30 | 30 | 65 | 25 | 5 | 8 | 110° |
| TX19-32 | 32 | 65 | 27 | 5 | 8 | 110° |
| TX19-34 | 34 | 65 | 28 | 5 | 8 | 110° |
| TX19-36 | 36 | 65 | 28 | 5 | 8 | 110° |
| TX19-38 | 38 | 65 | 29 | 5 | 11 | 110° |
| TX22-28 | 28 | 70 | 25 | 5 | 11 | 110° |
| TX22-30 | 30 | 70 | 27 | 6 | 11 | 110° |
| TX22-32 | 32 | 70 | 27 | 6 | 11 | 110° |
| TX22-34 | 34 | 70 | 29 | 6 | 11 | 110° |
| TX22-36 | 36 | 70 | 29 | 6 | 11 | 110° |
| TX22-38 | 38 | 73 | 29 | 6 | 11 | 110° |
| TX22-40 | 40 | 73 | 33 | 6 | 11 | 110° |
| TX22-42 | 42 | 73 | 33 | 6 | 11 | 110° |
| TX22-44 | 44 | 78 | 33 | 6 | 11 | 110° |
| TX22-46 | 46 | 78 | 33 | 6 | 11 | 110° |
| TX22-48 | 48 | 78 | 33 | 6 | 11 | 110° |
| TX22-50 | 50 | 85 | 37 | 7 | 12 | 110° |
| TX22-55 | 55 | 85 | 37 | 7 | 12 | 110° |
| TX22-60 | 60 | 85 | 44 | 7 | 12 | 110° |
| TX22-65 | 65 | 85 | 44 | 7 | 12 | 110° |

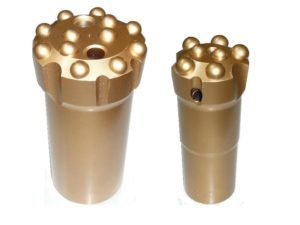

ネジ式ビット
（ボタン）
打撃力がロッド先端より直接ビットのネジの
穴底部に伝達される方式で、
主にトンネルジャンボ、クローラードリル用
として使用されています。
| ネジ式ビット（ボタン） | ||
| 形式 | ゲージ(mm) | ネジタイプ |
| BRB32-45 | 45 | ロープ |
| BHB1600-65 | 65 | ハイリード |
| BTB38-64 | 64 | 台形 |
| BTB38-65 | 65 | 台形 |
| BTB38-70 | 70 | 台形 |
| BTB38-75 | 75 | 台形 |
| BTB38-76 | 76 | 台形 |
| BTB38-89 | 89 | 台形 |
| BTB38-102 | 102 | 台形 |
| BTB45-76 | 76 | 台形 |
ネジ式ビット
（クロス）
打撃力がロッド先端より直接ビットのネジの
穴底部に伝達される方式で、
主にトンネルジャンボ、クローラードリル用
として使用されています。
| ネジ式ビット（クロス） | ||
| 形式 | ゲージ(mm) | ネジタイプ |
| BRC32-43 | 43 | ロープ |
| BRC32-45 | 45 | ロープ |
| BRX32-50 | 50 | ロープ |
| BRX32-55 | 55 | ロープ |
| BRX32-60 | 60 | ロープ |
| BRX32-65 | 65 | ロープ |
| BRX32-70 | 70 | ロープ |
| BHX1600-60 | 60 | ハイリード |
| BHX1600-65 | 65 | ハイリード |
| BHX1600-70 | 70 | ハイリード |
| BHX1600-75 | 75 | ハイリード |
| BTX38-60 | 60 | 台形 |
| BTX38-65 | 65 | 台形 |
| BTX38-70 | 70 | 台形 |
| BTX38-75 | 75 | 台形 |
| BTX38-80 | 80 | 台形 |
| BTX38-85 | 85 | 台形 |
| BTX38-89 | 89 | 台形 |
| BTX45-65 | 65 | 台形 |
| BTX45-70 | 70 | 台形 |
| BTX45-75 | 75 | 台形 |
| BTX45-80 | 80 | 台形 |
| BTX45-85 | 85 | 台形 |
| BTX51-89 | 89 | 台形 |
| BTX51-102 | 102 | 台形 |
