XSOL 単結晶モジュール XLM144-400S Item No. XSO-005
太陽光パネル
単結晶太陽電池モジュール
XSOL XLM144-400S
＜特徴＞
・PERC構造を採用
・ 低照度環境条件（早朝、夕方、曇りの日）
でも高い発電性能を発揮
・ 風荷重2400Pa、積雪荷重5400Paの強度
＜認証と規格＞
・ＪＥＴ認証
- 販売単位：
- Price :
- Please contact us

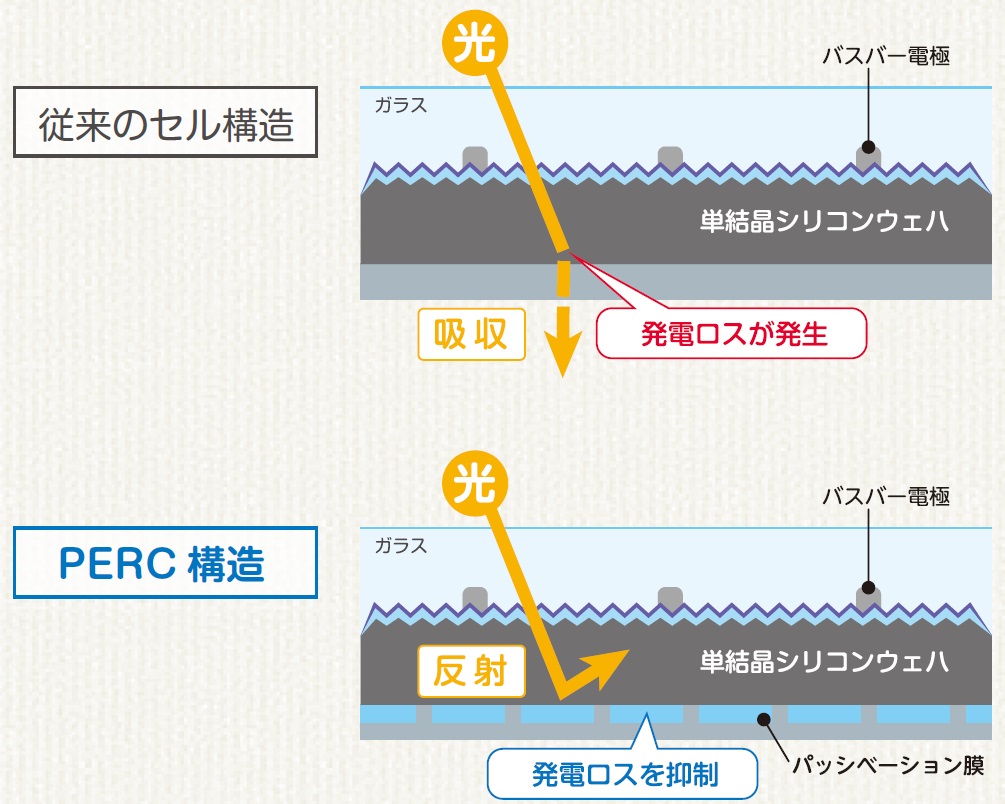

＜発電ロスを抑えるPERC構造＞
PERC構造は、セルの裏面をコーティングしたパッシベーション膜（絶縁体）で光を反射。光エネルギーを効率的に電気エネルギーに変換し、太陽電池モジュールの出力を向上させています。

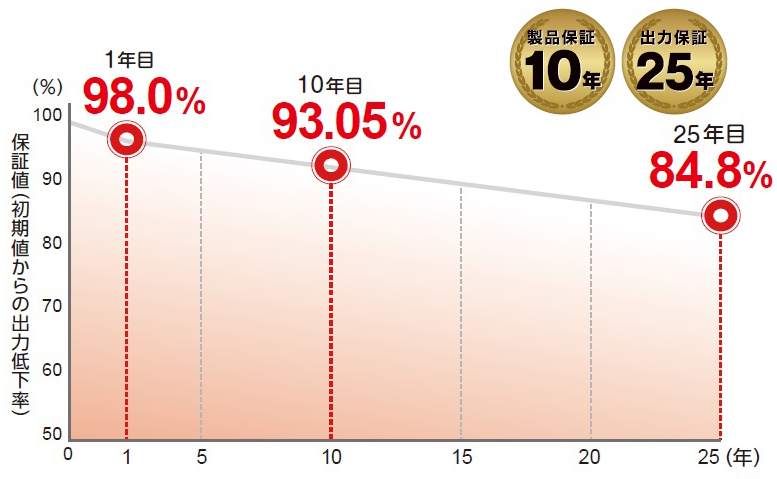

＜安心の製品・出力保証を付帯＞
公称最大出力下限値を基準として、太陽電池モジュール出力がJIS C8918で規定する条件下において、メーカーが定めた経年出力値を下回る場合は、その該当製品を保証の対象とし、代替モジュールのご提供などの補償を行います。 また、設置から10年の間に製造上の不具合が発生した場合、無償で修理または良品との交換を行います。
電気的特性
標準試験条件（ＳＴＣ)
| 品番 | XLM144-400S |
| 公称最大出力 | 400W |
| セル実効変換効率 | 22.0% |
| モジュール変換効率 | 19.9% |
| 公称開放電圧 | 49.8V |
| 公称短絡電流 | 10.36A |
| 公称最大出力動作電圧 | 41.7V |
| 公称最大出力動作電流 | 9.60A |
標準状態（太陽電池の温度：25℃、放射照度：1000W/㎡、分光分布：基準太陽光ＡＭ1.5）
公称動作セル温度（NOCT）
| 公称最大出力 | 302W |
| 公称開放電圧 | 48.5V |
| 公称短絡電流 | 8.16A |
| 公称最大出力動作電圧 | 39.6V |
| 公称最大出力動作電流 | 7.66A |
公称動作セル温度条件(周囲温度：20℃、放射照度800W/㎡、分光分布：基準太陽光AM1.5、風速：1m/s)
温度特性
| 最大出力温度係数 | -0.36%/℃ |
| 開放電圧温度係数 | -0.28%/℃ |
| 短絡電流温度係数 | 0.048%/℃ |
| 公称動作セル温度（NOCT） | 45℃±2℃ |
構造・使用環境・その他
| 外形寸法（WxDxH） | 2008 x 1002 x 40mm | |
| 質量 | 22.5kg | |
| セルタイプ | 単結晶 158.75 x 158.75mm | |
| セル枚数 | 144(6 x 24) | |
| フレーム（材質/色） | アルミ合金/シルバー | |
| カバーガラス | 低鉄強化ガラス | |
| 出力ケーブル | PV線1200ｍｍ | |
| コネクタ | MC4互換 | |
| 最大システム電圧 | 1000V | |
| 動作温度範囲 | -40℃～85℃ | |
| 耐荷重 | 短期荷重 (表面/裏面) | 2400Pa/2400Pa※1 |
| 長期荷重 (表面)※2 | 5400Pa※1 | |
※1 裏面側からは、積雪荷重が加わらないこと。 ※2 短期の積雪荷重も含む。
