GCL 多結晶モジュール GCL-P6/72 325-360W Item No. D-GCL-001
【特徴】
■高品質なシリコンウェハーと高度なセル技術により
高い変換効率を実現
■厳選した封止材料の使用、厳格な生産工程管理で高い
PID耐性を実現、スネイルトレイルの発生を低減
■砂吹き試験、塩水噴霧試験及びアンモニア試験に合格
過酷な環境に柔軟に対応
■モジュールレベル電流ソーティングによる最適化した
システムパフォーマンス
■独自のセルプロセスにより、低照度環境下でも
優れた発電効率を発揮
■高透過セルフクリーニングガラスによリ発電出力向上
容易なメンテナンスを実現
- 販売単位：
- Price :
- Please contact us
電気特性〔STC〕
| 最大出力 | Pmax | W | 325 | 330 | 335 | 340 | 345 | 350 | 355 | 360 |
| 最大出力動作電圧 | Vmp | V | 37.60 | 37.80 | 38.00 | 38.20 | 38.90 | 39.20 | 39.4 | 39.78 |
| 最大出力動作電流 | Imp | A | 8.64 | 8.73 | 8.82 | 8.90 | 8.87 | 8.93 | 8.99 | 9.05 |
| 短絡電流 | Isc | A | 9.24 | 9.33 | 9.41 | 9.49 | 9.61 | 9.68 | 9.74 | 9.80 |
| 開放電圧 | Impp | V | 46.00 | 46.20 | 46.40 | 46.60 | 47.30 | 47.60 | 47.90 | 48.20 |
| モジュール変換効率 | ％ | 16.7 | 17.0 | 17.3 | 17.5 | 17.8 | 18.0 | 18.3 | 18.6 | |
| 出力誤差 | Ｗ | 0～+5 | ||||||||
部材仕様
| ソーラーセルタイプ | 多結晶 156.75×156.75mm（6インチ） |
| セル数 | 72セル（6×12） |

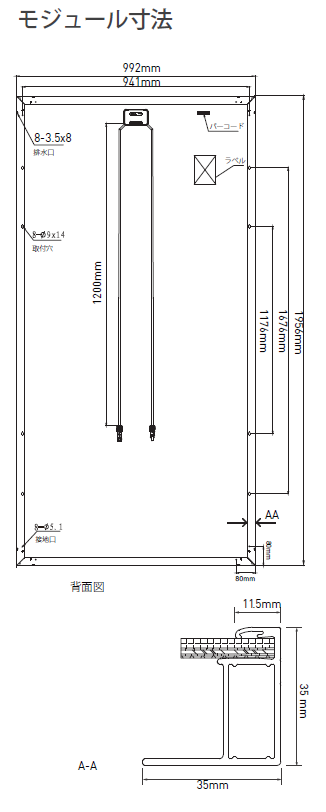

| モジュール寸法(mm) | 1956×992×35mm（77×39.05×1.38インチ） |
| 重量（ｋｇ） | 22.2kg |
| ガラス | 高透明度ソーラーガラス 3.2mm (0.13 インチ) |
| バックシート | ホワイト |
| フレーム | シルバー、アルマイト処理アルミ合金 |
| ジャンクションボックス | IP68 |
| ケーブル | 4.0mm2 (0.006 インチ2), 1200mm (47.24インチ) |
| ダイオード数 | 3 |
| 風力荷重/積雪荷重 | 2400Pa/5400Pa* |
| コネクター | MC4 互換品 |
温度係数
| 通常作動セル温度（NOCT） | 45±2℃ |
| Pmax の温度係数 | -0.41%/℃ |
| Voc の温度係数 | -0.32%/℃ |
| Isc の温度係数 | +0.055%/℃ |
最大定格
| 動作温度 | -40～+85℃ |
| 最大システム電圧 | 1000V DC |
| 1500V DC-(H) | |
| 最大直列ヒューズ定格 | 20A |
