DMM 単結晶両面発電モジュール DMM6-60PH-340M / 345M / 350M Item No. D-077

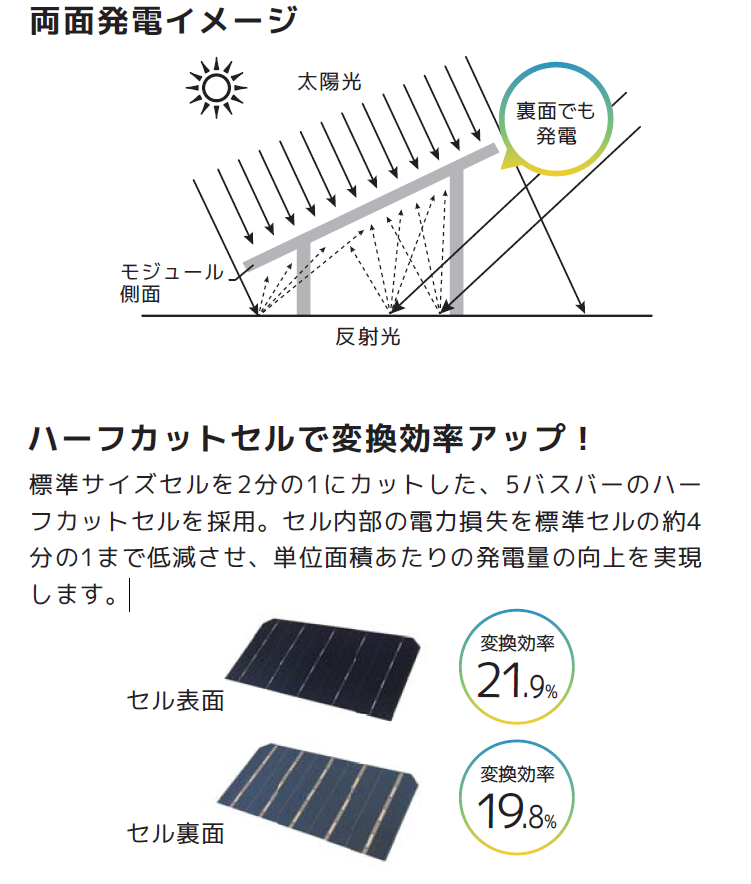

ハーフカットセルで変換効率アップ！
標準サイズセルを２分の１にカットした、５バスバーの
ハーフカットセルを採用。セル内部の電力損失を標準セル
の約４分の１まで低減させ、単位面積あたりの発電量
の向上を実現します。
お見積・ご注文の際は
ご希望の型式・枚数・納入場所・納入時期
をご教示ください
＊販売終了商品＊
- 販売単位：
- Price :
- Please contact us
| 製品型式 | DMM6-60PH-340M | DMM6-60PH-345M | DMM6-60PH-350M | |
|---|---|---|---|---|
| 公称最大出力（Pmax/W） | 340 | 345 | 350 | |
| 公称最大出力動作電圧（Vmpp/V） | 62.41 | 62.67 | 62.93 | |
| 公称最大出力動作電流（Impp/A） | 5.49 | 5.56 | 5.62 | |
| 公称開放電圧（Voc/V） | 76.46 | 76.88 | 77.30 | |
| 公称短絡電流（Isc/A） | 5.79 | 5.84 | 5.88 | |
| モジュール変換効率（%） | 20.7 | 21.0 | 21.3 | |
※標準試験条件（STC）：モジュール温度25℃、AM1.5、放射照度1000W / ㎡
| 部材仕様 | ||
|---|---|---|
| 太陽電池セル | ６インチ単結晶・ハーフカットセル | |
| セル数 | half 両面 N型 120セル（6×20） | |

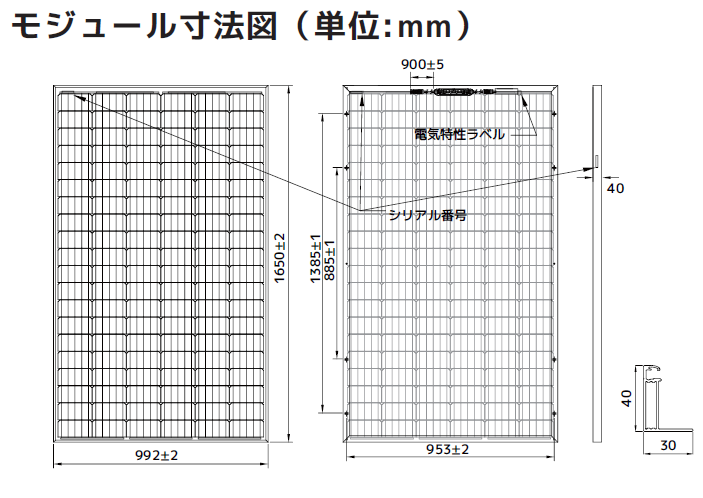

| モジュール寸法 | 1650*992*40mm(公差範囲±2mm) | |
| 質量 | 18.2kg | |
| カバーガラス | 3.2mm 高透過率強化ガラス 反射帽子膜処理 | |
| フレーム | アルミニウム合金二次電解着色処理(黒) | |
| バックシート | 太陽電池用バックシート（透明） | |
| 出力ケーブル | 防水コネクタ付きケーブル 長さ：900mm | |
| 温度特性 | ||
|---|---|---|
| 公称動作セル温度（NOCT） | 45℃±2℃ | |
| 短絡電流温度（Isc） | +0.048% / ℃ | |
| 開放電圧温度係数（Voc） | -0.300% / ℃ | |
| 最大出力温度係数(Pmpp) | -0.380% / ℃ | |
| 太陽電池モジュール仕様 | ||
|---|---|---|
| セル種類 | Half-Cell Poly | |
| セル寸法 | 156.75*156.75mm(6inch) | |
| セル数 | 60(6*10) | |
| 重量 | 19.5kg(42.9lbs) | |
| モジュール寸法 | 1675*992*35mm(65.91*39.06*1.38inch) | |
| ケーブル長さ | 300mm(11.81inch) | |
| ケーブル断面 | 4m㎡(0.006sq.in) | |
| フロントガラス | 高透過、低鉄、強化ガラス、3.2mm | |
| バイパスタイオード数 | 3/6 | |
| パッキング仕様（1） | 30枚/パレット、840枚/40hq | |
| パッキング仕様（2） | 30＋5枚/パレット、910枚/40hq | |
| フレーム | 陽極酸化アルミニウム合金 | |
| ジャンクションボックス | IP68 | |
