NKフィルター 水抜きパイプ 装着用差込パイプ Item No. NISAN-003
●装着用差込パイプには、VPが適します。
内径が小さいだけ、縮径の程度が大きいので、
あとの作業が楽です。
●水抜パイプがVUの場合は、挿入が楽ですが、
VPの場合には、内径が小さいだけ、
ひと工夫要する場合があります。

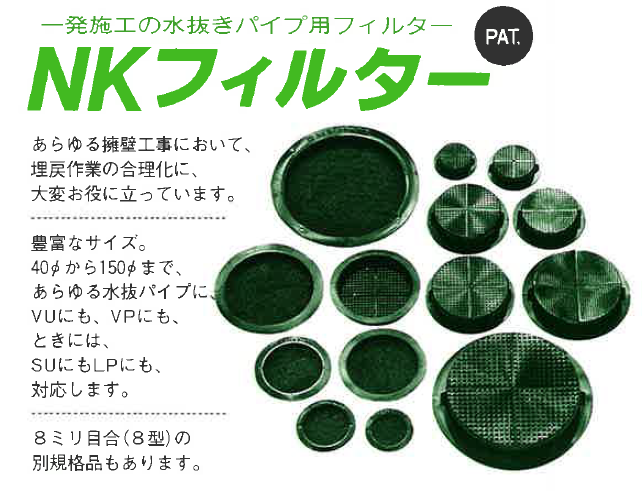

NKフィルターはこちらをご覧下さい。
- 販売単位：
- Price :
- Please contact us
ＮＫフィルター/水抜パイプ/装着用差込パイプ/の関係
| NKフィルター | 水抜きパイプ | 装着用差込パイプ | |||||
| ＮＯ | 筒状部外径（m/mφ） | JIS規格 | 内径（m/mφ） | JIS規格 | 外径（m/mφ） | 内径（m/mφ） | 適否 |
| 40 | VP40 | 40 | VP30 | 38 | 31 | ○ | |
| 39 | VU40 | 44 | － | － | － | － | |
| 50 | VP50 | 51 | VP40 | 48 | 40 | ○ | |
| 50 | VU50 | 56 | VU40 | 48 | 44 | × | |
| 65 | VP65 | 67 | VP50 | 60 | 51 | ○ | |
| 66 | VU65 | 71 | VU50 | 60 | 56 | × | |
| 75 | VP75 | 77 | VP65 | 76 | 67 | ○ | |
| 76 | VU75 | 83 | VU65 | 76 | 71 | × | |
| 100 | VP100 | 100 | VP75 | 89 | 77 | ○ | |
| 99 | VU100 | 107 | VU75 | 89 | 83 | × | |
| 150 | VP150 | 146 | VP125 | 140 | 125 | ○ | |
| 143 | VP150 | 154 | VU125 | 140 | 131 | × | |
縮径したＮＫフィルターの斜視写真
・装着用差込パイプには、透明アクリルパイプを使用。（サイズは、ＶＰ６５の規格）
・ＮＫフィルターは、ＮＫ７５Ｆ使用。フランジ部分がはみ出している。透水マットは、山型になっている。
No. 2274
