太陽光発電用ケーブル 1000V対応 4sqケーブル Item No. D-017
ＴＵＶ 認定済ソーラーケーブル
EN50618 H1Z2Z2-K
従来の価格より値下げ、１本から注文可能☆
①概要
本ソーラーケーブルは接地型または
非接地型太陽光発電システムの相互接続配線に使用されます。
②ケーブル使用
導体部：IEC 60228,Class 5に基づいた、錫めっき銅線
絶縁体：ハロゲンフリーPE、色：黒
外層：ハロゲンフリー＆難燃性PE、耐水、UV抵抗
色：黒＆赤
③温度範囲
導体部最大耐温度：-40℃～＋120℃
温度範囲：-40℃～＋90℃（25年）
④電気的特性
定格電圧U0/U：AC 1000V
試験DC 電圧：1800V(導体間、非接地型、回路負荷なし)
試験AC電圧：6.5KV
絶縁抵抗：109Ώ
他試験：EN 50618による
⑤機械的特性
最小変形可半径サイズ ケーブル直径×5
引張 EN 60811-1-1による
耐寒変形 EN 60811-1-4による
加熱変形 EN60216-2による
⑥環境的特性
ハロゲンフリー 50525-1 Annex Bによる
耐オゾン性 EN 50396による
耐紫外線 HD 605/A1による
火炎特性 IEC 60332-1-2による
※10ｍ・20ｍ・30ｍ・40ｍ・50ｍ・60ｍ・70ｍ
から希望長さをご選択下さい。
- 販売単位：
- Price :
- Please contact us
仕様
| 1.構造仕様 | PV1-F 4mm² | ||
| 定格電圧 | 1000V | ||
| コンダクター | 断面 | 4m㎡ | |
| 素材 | ストランド付き錫めっき銅 | ||
| 導体サイズ | 56/0.285 | ||
| 外寸（mm） | 2.46 | ||
| 内層 | 素材 | XLPE | |
| 色 | Black（黒） | ||
| 外層 | 素材 | XLPE | |
| 外寸（ｍｍ） | 6.10±0.2 | ||
| 色 | Black（黒） | ||
| 2. 物理的特性 | |||
| 項目 | 仕様 | 仕様 | |
| 内層 | 内層 | 外層 | |
| 伸長 | Un-aged | ≥125% | ≥125% |
| 強度 | ≥6.5Mpa | ≥8Mpa | |
| 冷間曲げ半径 | (-40±2.0℃×16h) | ひび割れなし | |
| 日射抵抗 | 720h | 伸び及び強度保持率 ≥70% | |
| 曲げ半径 | ≥4×Cable OD | PASS | |
| 周囲温度 | –40°C up to +90°C | ||
| ハロゲン酸ガスの含有量 | IEC670754-1，EN50267-2-1 | ||
| 耐熱性 | ＞25years | ||
| 絶縁抵抗 AT20℃ | ≥109Ω·cm | ||
| 最大電流 AT60℃ | 55A | ||
| 最大導体温度 AT60℃ | 120℃ | ||
| 火炎試験 | IEC60332-1 | PASS | |
| 3.電気特性 | |||
| 項目 | 仕様 | ||
| 導体抵抗 AT 20℃ | ≤5.09Ω/km | ||
| 耐圧試験 | 6500VAC/5min | ||
| 火花試験 | 10000VAC | ||

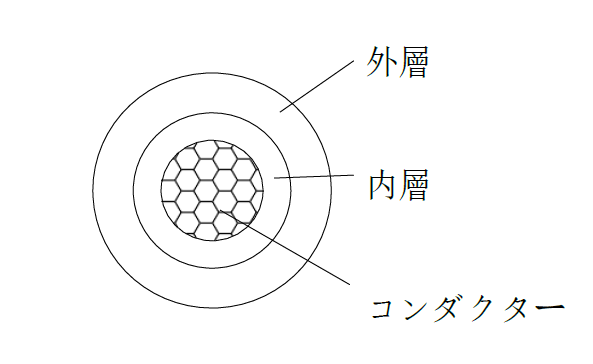

【ケーブル仕様】
導体部（コンダクター）：IEC 60228,Class 5に基づいた、錫めっき銅線
内層：ハロゲンフリーPE、色：黒
外層：ハロゲンフリー＆難燃性PE、耐水、UV抵抗
色：黒＆赤
