田淵電機 三相パワコン EPU-T99P5-SFL 9.9kW Item No. YAS-TBC-011
田淵電機
EPU-T99P5-SFL
三相9.9ｋＷパワーコンディショナ
中規模発電・防災施設に
停電時でも自立電力を使用でき、電力原としても利用可能。
中規模発電では、複数台設置で発電量向上。
【特徴】
①FRT要件対応・出力制御対応※1
②自立運転機能付き（AC101V2.0kVA×2系統）
③ストリング単位で太陽電池モジュール発電状態確認が
可能（外部計測装置併用時）
④1ライン最大30台まで接続可能
（マスターボックス使用時は32台）
⑤マスターボックスで一括制御可能
※1.出力制御には本製品・マスターボックス
通信ゲートウェイボックスの併用で対応予定です。
※2.力率一定制御機能を使用する場合は
個別連系協議が必要です。
＊販売終了商品＊
※後継品はこちら→→→三相9.9kWパワコン EPG-T99P5
- 販売単位：
- Price :
- 238000 yen
【主な仕様】
| 入力（DC） | ||
| 最大入力電力（ストリングあたり） | 2170Ｗ | |
| 最大入力電圧 | 570Ｖ | |
| 入力運転電圧範囲/定格入力電圧 | 150-550Ｖ / 250V | |
| MPPT電圧範囲 | 150-550V | |
| 最小入力電圧/起動電圧 | 150V | |
| ストリング数（MPPT入力数） | 5 | |
| 最大入力電流（ストリングあたり） | 10.3A | |
| 出力（AC：連系運転時） | ||
| 相数 | 三相3線式（三相4線式にも対応可） | |
| 変換方式 | 電圧型電流制御方式 | |
| 定格出力※1※2 | 9.9kVA | |
| 定格出力電圧 | 202V | |
| 公称出力電圧範囲 | 182-222V | |
| 定格出力周波数 | 50Hz,60Hz | |
| 定格出力電流 | 28.3A | |
| 定格出力時力率 | 0.95以上 | |
| 出力電流ひずみ率 | 総合5％以下、各次3％以下 | |
| 出力（AC：自立運転時） | ||
| 電気方式 | 単相3線式 | |
| 変換方式 | 電圧型電圧制御方式 | |
| 最大出力 | 2.0kVA×2 | |
| 出力電圧 | 202V/101V | |
| 効率 | ||
| 効率※3 | 93.5% | |
| 最大効率 | 93.7%（DC300V, 60%出力時） | |

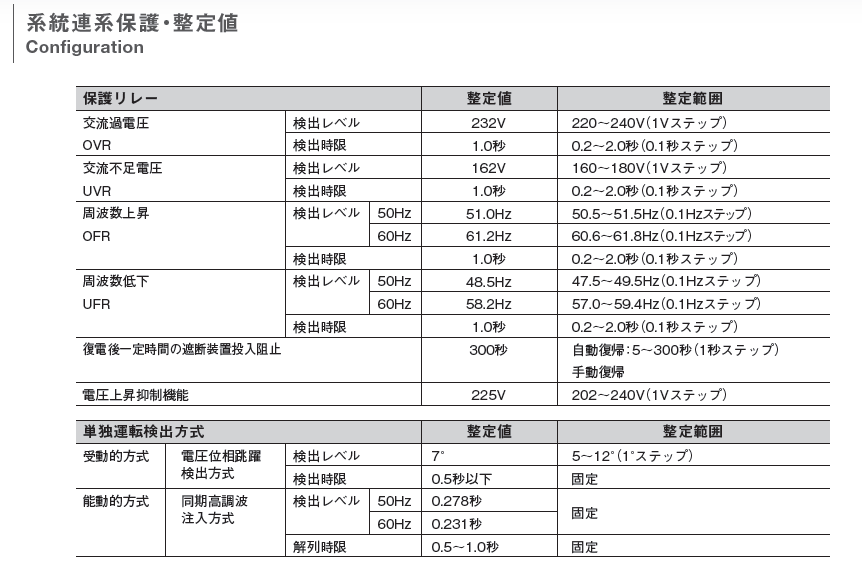

| 保護 | ||
| 単独運転検出：受動的方式 | 電圧位相跳躍検出方式 | |
| 単独運転検出：能動的方式 | 同期高調波注入方式 | |
| 基本データ | ||

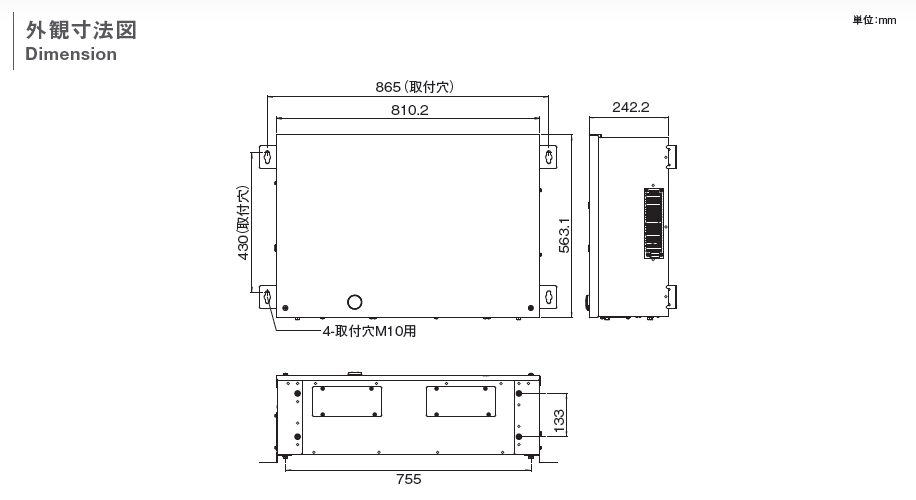

| 寸法（W/H/D） | 810.2/563.1/242.2mm | |
| 質量 | 53kg | |
| 設置場所 | 屋外 | |
| 使用環境温度範囲 | －20℃～＋50℃（40°C以上で出力抑制） | |
| 騒音（定格）※3 | 51dB以下 | |
| 待機電力（夜間） | 11W以下/80VA以下 | |
| 絶縁方式 | 高周波絶縁トランス方式 | |
| 冷却方法 | 冷却ファンによる強制空冷 | |
| 防水防塵保護等級（JIS） | IP55相当 | |
| 特徴 | ||
| 力率一定制御 | 80％～100％ | |
| 入力端子 | 端子台（＋,－）×5 | |
| 系統出力端子 | 端子台（U,V,W） | |
| 自立出力端子 | 端子台（U,O,W） | |
| 接地端子 | 端子台（1極） | |
| 接点出力端子 | あり | |
| 本体ディスプレイ | 7セグメントLED（本体内部） | |
| 制御機器対応 | マスターボックス（任意） | |
| 制御機能対応マスターボックス | EOU-A-MBX01-L | |
| 出力制御対応通信ゲートウェイボックス | EOU-CGW01 | |
| 通信インターフェイス | RS-485 | |
| JET認証番号 | P-0226 | |
※1 全てのストリングを使用した場合の値
※2 力率1.0運転時
※3 JIS C 8961にて規定される条件下においての効率
※4 パワーコンディショナの前面中央から1m離れた床面から高さ1mの位置において、
JIS C 1509-1のA特性で騒音を測定
※5製品改良のため、仕様および外観の一部を予告なく変更することがあります
