GBユニットGBYエコタイプ（Tanaka） Item No. TAN-010
GBユニットGBYエコタイプは、再生ポリエステル繊維（フィルム等の再生繊維60％以上）製ラッセル網を袋状に加工したもので、この袋材に玉石や割栗石、砕石、コンクリート塊などを現地にて充填し、河川護岸の根固め工および天端保護工、法面保護工、また橋脚などの洗掘防止工、海岸での波の影響が小さい箇所における根固め工、緊急対策用の水防資材などに使用する材料です。袋に使用しているラッセル網はすべて2重で、中詰め材充填前の袋材の形状は、底部が縛られた円錐形です。
【用途】

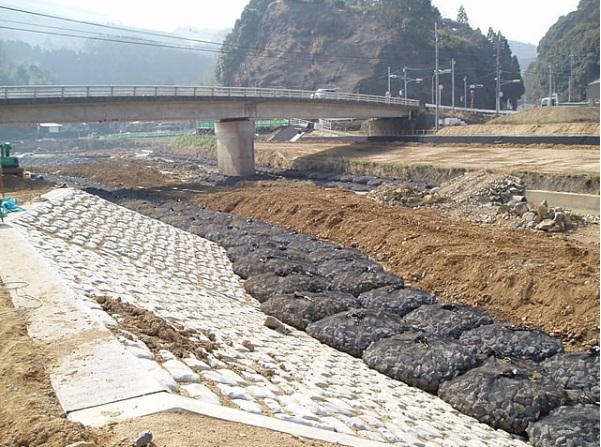

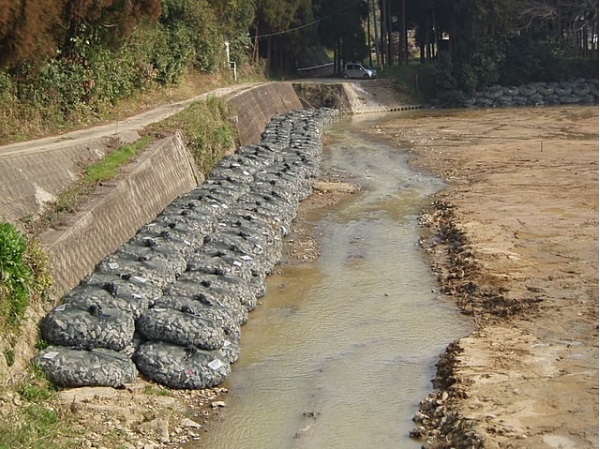

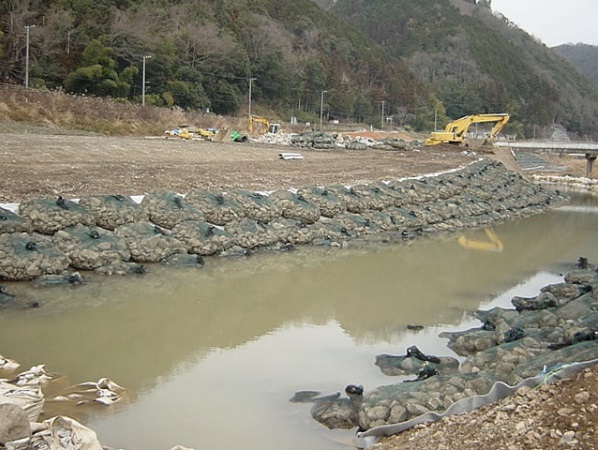

1. 河川護岸の根固め工・天端保護工・法面保護工

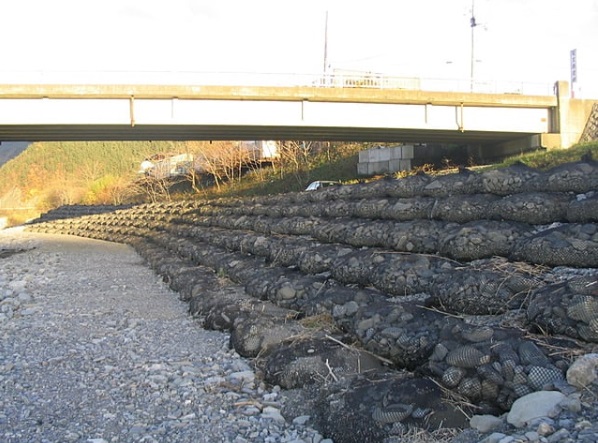

2. 橋脚などの洗掘防止工
3. 海岸部での波の影響が小さい箇所における根固め工
4. 緊急対策用の水防資材など
【特長】
1. 網地色は、モスグリーン(GR型)と黒(BR型)があり、
景観に合わせた色を選定することができる
2. 再生素材を60％以上使用しており、資源の消費が抑制され、
環境への負荷が少ないため循環型社会へ寄与できる
3. 袋体の形状が円錐形である為、底部中央で網地が束になり、
荷重が均等に掛かる形状である。また、中詰め材充填時の作業性
および充填後の整形性が良好である
4. 袋体の材料が再生ポリエステルラッセル網でネット結節部が
固定されており、網目の形状が安定している
5. 設置凹凸面への追従性が良い
6. 製作・設置が簡単で、工期の短縮を図ることができる
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・品番
・数量
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
- 販売単位：
- Price :
- 11700 yen ※販売価格はお問合せください
【規格】
| タイプ | GBユニット GBYエコタイプ ER型 | GBユニット GBYエコタイプ ＢＲ型 | ||
|---|---|---|---|---|
| 2ｔ型 | 4ｔ型 | 2ｔ型 | 4ｔ型 | |
| 品番 | GBY-2ER | GBY-4ER | GBY-2BR | GBY-4BR |
| 製品 寸法 | 3.0m×2.0m | 3.7m×2.5m | 3.0m×2.0m | 3.7m×2.5m |
| 形状 | 袋型（2重） | |||
| 色あい | ダークグリーン | 黒 | ||
| 網地 | 再生ポリエステルラッセル網 | |||
| 引張強さ450N/本以上 伸び30％以上60％以下 | 引張強さ650N/本以上 伸び30％以上60％以下 | 引張強さ450N/本以上 伸び30％以上50％以下 | 引張強さ450N/本以上 伸び30％以上50％以下 | |
| 網目 | 菱目合い25mm | |||
| 吊り ロープ | ポリエステルφ9mm（黒） 引張強さ10kN/本以上 伸び 40％以下 | ポリエステルφ12mm（黒） 引張強さ20kN/本以上 伸び 40％以下 | ポリエステルφ9mm（黒） 引張強さ10kN/本以上 伸び 40％以下 | ポリエステルφ12mm（黒） 引張強さ20kN/本以上 伸び 40％以下 |
| 口縛り ロープ | ナイロンφ6mm（黒原着） 引張強さ 7kN/本以上 | |||
| 底縛り ロープ | ポリエステルφ9mm（黒） 引張強さ 10kN/本以上 伸び 40％以下 | ナイロンφ6mm（黒） 引張強さ 7kN/本以上 伸び 45％以下 | ||
| 内容積 | 約1.24㎥ | 約2.5㎥ | 約1.24㎥ | 約2.5㎥ |
| 質量 | 約1.9～2.1t | 約3.8～4.2ｔ | 約1.9～2.1ｔ | 約3.8～4.2ｔ |
【定価表】
| 品番 | タイプ | 内容量(㎥) | 製品寸法(m) | 色合い | 定価（円/袋） | 網目 |
|---|---|---|---|---|---|---|
| GBY-2ER | 2ｔ | 約1.24 | 3.0×2.0 | ダークグリーン | 11,700 | 菱目合い25mm |
| GBY-2EH | 亀甲目合い25mm | |||||
| GBY-2BR | 黒 | 12,000 | 菱目合い25mm | |||
| GBY-4ER | 4ｔ | 約2.5 | 3.7×2.5 | ダークグリーン | 19,800 | 菱目合い25mm |
| GBY-4EH | 亀甲目合い25mm | |||||
| GBY-4BR | 黒 | 20,000 | 菱目合い25mm |
※製品寸法につきましては、±2％にて管理しています。
※施工方法により、製作型枠が必要となる場合があります。
※価格は予告なく変更になる場合がございます
