ダクトN.S.D. Item No. KFX-026
カナフレックスコーポレーション株式会社
ダクトN.S.D.
＜特徴＞
●塩ビダクトより4 割の軽量化に成功
●送風・排気効率をアップさせる内面平滑設計
●高温でも変形しない耐熱性能
●持続する優れた静電防止効果
●有毒ガスゼロ！ 焼却可能な環境性能
●カフスも脱塩ビ製
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・呼称
・本数
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
- 販売単位：
- Price :
- Please contact us
規格
| 品番 | 長さ | 呼径 | 内径 mm | 外径 mm | ピッチ mm | 参考 質量 g/m | 定尺 m | 許容圧力 (常温) MPa 以下 (kgf/c㎡) | 許容 曲げ半径 ｍｍ | 取り付け カフス | 使用温度 範囲 ℃ | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | インチ | |||||||||||
| DC-NS-D-032- | T | 32 | 1¼ | 32.4 | 38.6 | 8.4 | 170 | 50 | 0.06［0.6］ | 32 | 有 | -20～70 |
| DC-NS-D-038- | T | 38 | 1½ | 38.1 | 44.5 | 9.2 | 230 | 50 | 0.06［0.6］ | 38 | 有 | -20～70 |
| DC-NS-D-050- | T | 50 | 2 | 50.6 | 58.0 | 10.0 | 360 | 30 | 0.05［0.5］ | 50 | 有 | -20～70 |
| DC-NS-D-065- | T | 65 | 2½ | 62.4 | 71.6 | 12.0 | 420 | 30 | 0.04［0.4］ | 65 | 有 | -20～70 |
| DC-NS-D-075- | T | 75 | 3 | 76.1 | 85.0 | 13.0 | 470 | 30 | 0.04［0.4］ | 75 | 有 | -20～70 |
| DC-NS-D-090- | T | 90 | 3½ | 88.5 | 97.0 | 13.5 | 570 | 30 | 0.03［0.3］ | 90 | 有 | -20～70 |
| DC-NS-D-100- | T | 100 | 4 | 101.0 | 110.5 | 15.0 | 640 | 30 | 0.03［0.3］ | 100 | 有 | -20～70 |
| DC-NS-D-115- | T | 115 | 4½ | 114.3 | 124.4 | 17.4 | 770 | 20 | 0.03［0.3］ | 115 | 無 | -20～70 |
| DC-NS-D-125- | T | 125 | 5 | 125.9 | 137.0 | 21.0 | 870 | 20 | 0.02［0.2］ | 125 | 有 | -20～70 |
| DC-NS-D-150- | Ｔ | 150 | 6 | 152.0 | 162.0 | 20.0 | 1025 | 20 | 0.02［0.2］ | 150 | 有 | -20～70 |
| DC-NS-D-165- | Ｔ | 165 | 6½ | 165.0 | 176.5 | 22.0 | 1190 | 20 | 0.02［0.2］ | 165 | 無 | -20～70 |
| DC-NS-D-175- | T | 175 | 7 | 177.0 | 189.0 | 20.0 | 1310 | 20 | 0.02［0.2］ | 175 | 無 | -20～70 |
| DC-NS-D-200- | T | 200 | 8 | 203.1 | 217.0 | 22.5 | 1600 | 20 | 0.01［0.1］ | 200 | 有 | -20～70 |
| DC-NS-D-250- | T | 250 | 10 | 252.0 | 265.5 | 25.0 | 2000 | 10 | 0.01［0.1］ | 250 | 無 | -20～70 |
| DC-NS-D-300- | T | 300 | 12 | 303.0 | 318.5 | 30.0 | 2400 | 10 | 0.01［0.1］ | 300 | 無 | -20～70 |
※取付けカフスはオプションです。
※製品の寸法、仕様及びデザインは改善等のため予告なく変更する場合があります。
【用途】
● 室内の送・排気用
● 工場設備の送・排気用
● その他、集塵の送・排気用
＜特徴＞
①塩ビダクトより4 割の軽量化に成功！
ダクトN.S.Dは、従来の塩ビダクト(当社ダクトEE)に比べ4割の軽量化に成功。持ち運びがより簡単になり、作業効率をアップさせます。
②送風・排気効率をアップさせる内面平滑設計！
ダクトN.S.Dの内面は平滑化されているため、塩ビダクト(当社ダクトEE)と同等の滑らかさを誇り、送風・排気の効率を向上させます。
③高温でも変形しない耐熱性能！

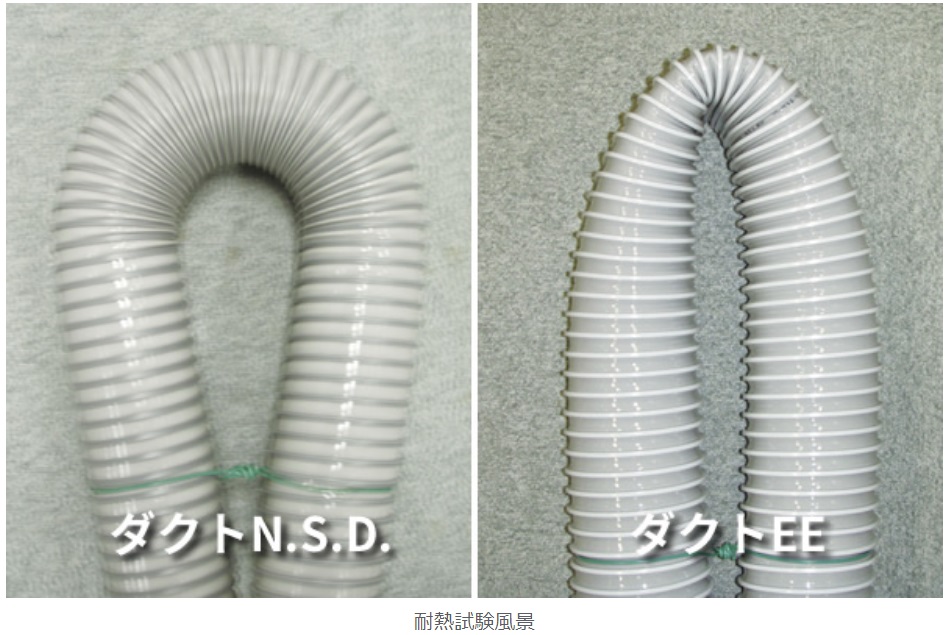

ダクトN.S.Dと塩ビダクト(当社ダクトEE) をU 字型に固定し、恒温室の中で徐々に温度を上昇させる実験で、塩ビダクト(当社ダクトEE) は60℃で変形してしまいましたが、ダクトN.S.Dは変形しませんでした。
④持続する優れた静電防止効果！
ダクトN.S.Dは、素材に帯電防止剤が配合された静電防止効果を持つホースです。クリーンルームなど、静電気を嫌う環境下でも安心して使用できます。
⑤有毒ガスゼロ！焼却可能な環境性能！
燃焼試験において、塩ビダクト( 当社ダクトEE)からは有毒ガスの発生が確認されましたが、ダクトN.S.Dからは有毒ガスが発生しませんでした。従来までの土中廃棄ではなく焼却廃棄が可能です。
* 有毒ガス：塩化水素、硫黄酸化物、窒素酸化物、シアン化水素、アンモニア
⑥カフスも脱塩ビ製！
接続部分のカフスも脱塩ビ製。 ダクト本体との組み合わせで、その性能をフルに発揮させます。
