田淵電機 三相パワコン EPD-T250P6 25kW Item No. YAS-TBC-009
田淵電機
EPD-T250P6
三相25ｋＷパワーコンディショナ
大型パワーコンディショナを使った従来の発電所からエネテラス・メガ・バリュー・システム（分散型発電システム）へ。シンプルなシステム構成で細かな監視、省スペース、冷却不要の屋外設置仕様。本製品は高圧連系専用製品です。

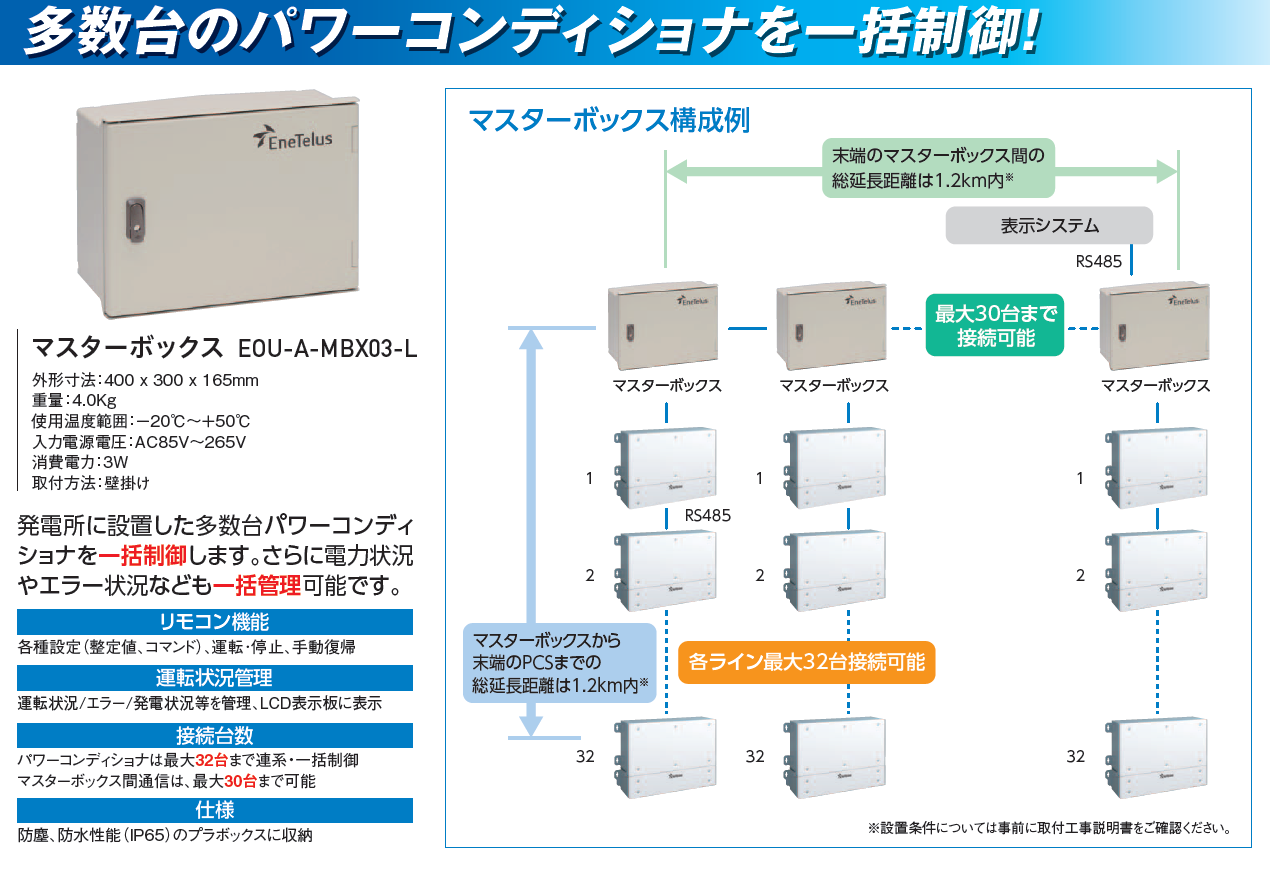

※マスターボックス EOU-A-MBX03-Lが必須となります。
【特徴】
①フルMPPT™方式、6入力全ての回路に対し
MPPT制御を行うことで、発電量を最大限に
引き出す最大5.2kW×6個のDC/DCコンバータを搭載
②トランスレス方式の高効率モデル
（ 最大変換効率97.7％、3レベルインバー夕方式採用）
③最大入力電圧1000V対応
④DC入力部を本体と分けたことにより施工性が大幅UP
⑤架台下に収まるコンパクト設計
（シンプル、省スペースなシステム構成、
PV直接取り込みによる接続箱不要、
エンクロージャー、冷却装置不要）
⑥高耐食溶融めっき鋼板採用による屋外設置仕様（IP65相当）※1
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・台数
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
- 販売単位：
- Price :
- Please contact us
【主な仕様】
| 入力（DC） | EPD-250P6 | EDP-T330P7 |
| 最大入力電力（ストリングあたり） | 4300W | 4950W |
| 最大入力電圧 | 1000V | |
| 入力運転電圧範囲/定格入力電圧 | 200-1000V/700V | |
| MPPT電圧範囲 | 200-800V(定格出力：500-800V) | |
| 最小入力電圧/起動電圧 | 200V | |
| ストリング数（MPPT入力数） | 6 | 7 |
| 最大入力電流（ストリングあたり） | 10A | |
| 出力（AC：連系運転時） | ||
| 相数 | 三相３線式 | |
| 変換方式 | ベクトル変調方式 | |
| 定格出力※1 | 25kVA | 33.3kVA |
| 定格出力電圧 | 420V,440V | |
| 公称出力電圧範囲 | 420V：378-462V,440V：396-484V | |
| 定格出力周波数 | 50Hz,60Hz | |
| 定格出力電流 | 420V：34.4A 440V：33.0A | 420V：45.8A 440V：43.7A |
| 定格出力時力率 | 0.95以上 | |
| 出力電流ひずみ率 | 総合5％以下、各次3％以下 | |
| 効率 | ||
| 効率※2 | 97.0％ | |
| 最大効率 | 97.7％ （DC800V,50％出力時） | 97.2％ DC800V,50％出力時） |
| 保護 | ||
| 単独運転検出：受動的方式 | 周波数変化率検出方式 | |
| 単独運転検出：能動的方式 | 周波数シフト方式 | |
| 基本データ | ||
| 寸法（W/H/D） | 950/640.6/300mm（取付金具含む） | |
| 質量 | 69.8kg | 73.0kg |
| 設置場所 | 屋外 | |
| 使用環境温度範囲 | －20℃～＋60℃（40℃以上で出力抑制） | |
| 騒音（定格）※3 | 50dB以下 | |
| 待機電力（夜間） | 6W/60VA以下 | 7Ｗ/60VA以下 |
| 絶縁方式 | トランスレス方式 | |
| 冷却方法 | 冷却ファンによる強制空冷 | |
| 防水防塵保護等級（JIS） | IP65相当 | |
| 特徴 | ||
| 力率一定制御 | 80％～100％ | |
| 入力端子 | 端子台（＋,-）×6 | 並列入力用 端子台（＋,－）×7※4 |
| 自立出力端子 | 端子台（U,V,W) | |
| 接地端子 | 端子台（1極） | |
| 接点出力端子 | あり | |
| 本体ディスプレイ | なし | |
| 制御機能対応 | マスターボックッス必須 | |
| 出力制御対応マスターボックッス | EOU-A-MBX03-L | |
| 通信インターフェイス | RS－485 | |
※1 力率1.0運転時
※2 JIS C 8961にて規定される条件下においての効率
※3 パワーコンディショナの前面中央から1m離れた床面から高さ1mの位置において、
JIS C 1509-1のA特性で騒音を測定。
※4 高電圧太陽電池モジュールをご使用の際、1ストリングに対し並列（2回路）入力も可能です。
改正省令に対応
・ パワーコンディショナ本体に「出力を指定された率で制限する機能」を搭載します。
・ マスターボックスに、将来必要と想定される「時間単位で出力制御する機能」を搭載します。
（注1）「インターネット接続機能」および「電力会社サーバと通信する機能」は別機器（対応通信機器）での
ご案内を予定しております。
（注2）出力制御対応のためには対応パワコン本体と対応マスターボックスを併用する必要がございま す。 （ パワコンのみでは対応できません）
（注3）本資料は、2015年5月末日時点での情報に基づいて作成しております。
このため、これ以降に発表される情報と異なる場合がございます。予めご了承ください。
（注4）今後決定される出力制御の仕様により、現地での対応作業（有償）が必要となる場合があります。

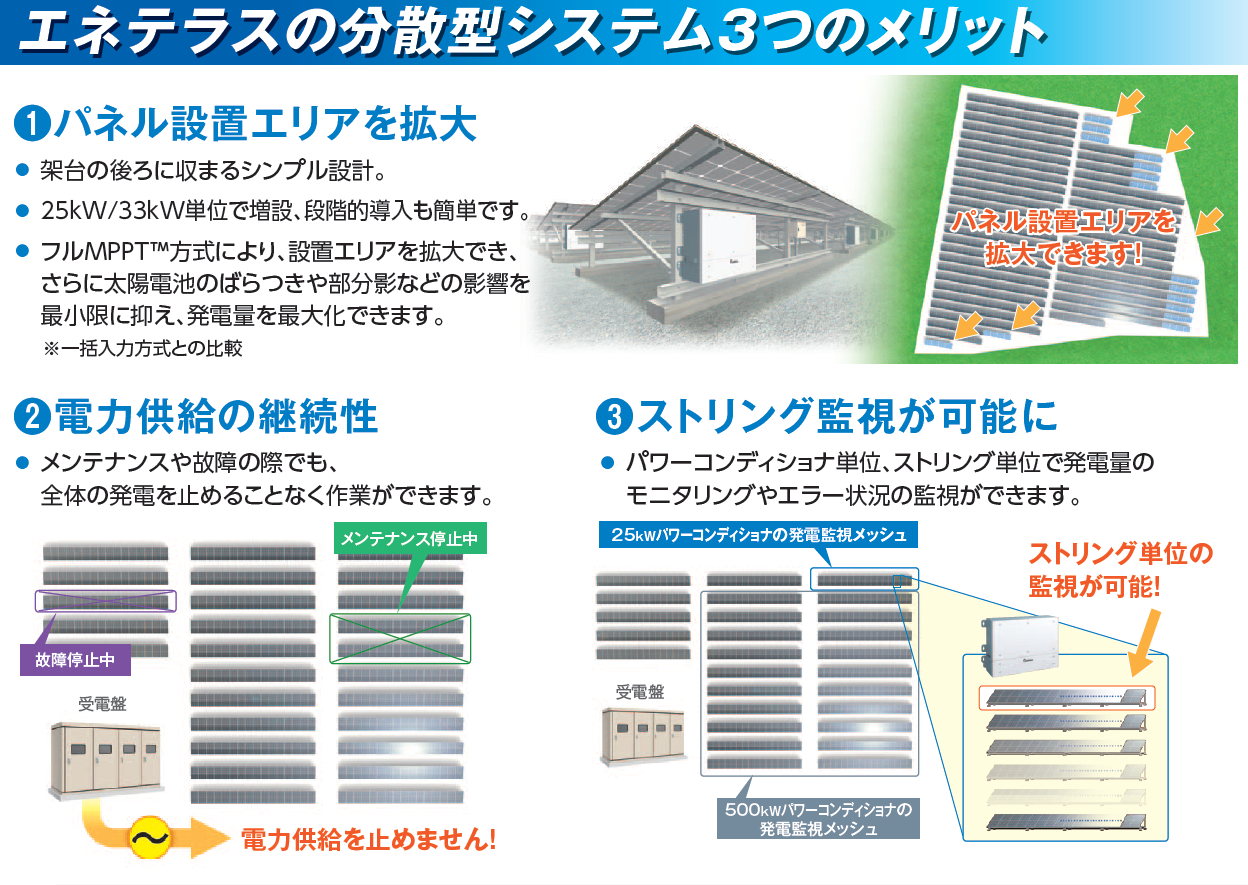

太陽光発電は発電量で選ぶ時代！
エネテラスならこんなメリットが！

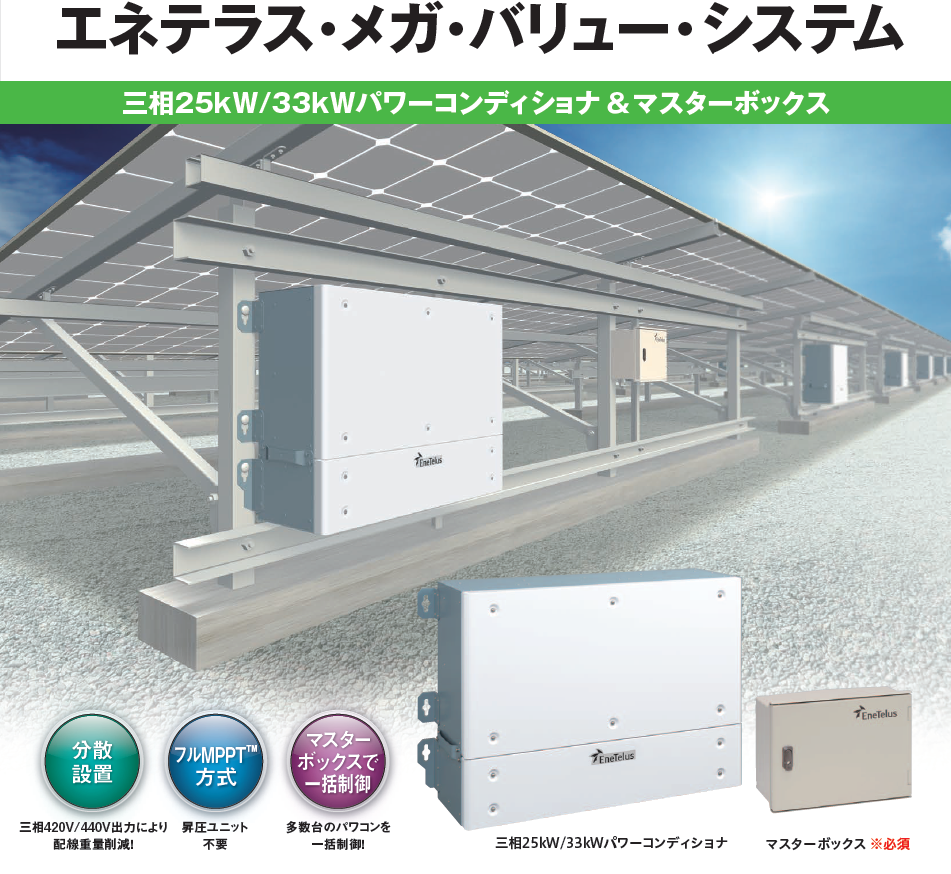

三相25kW/33kWパワーコンディショナ＆マスターボックス

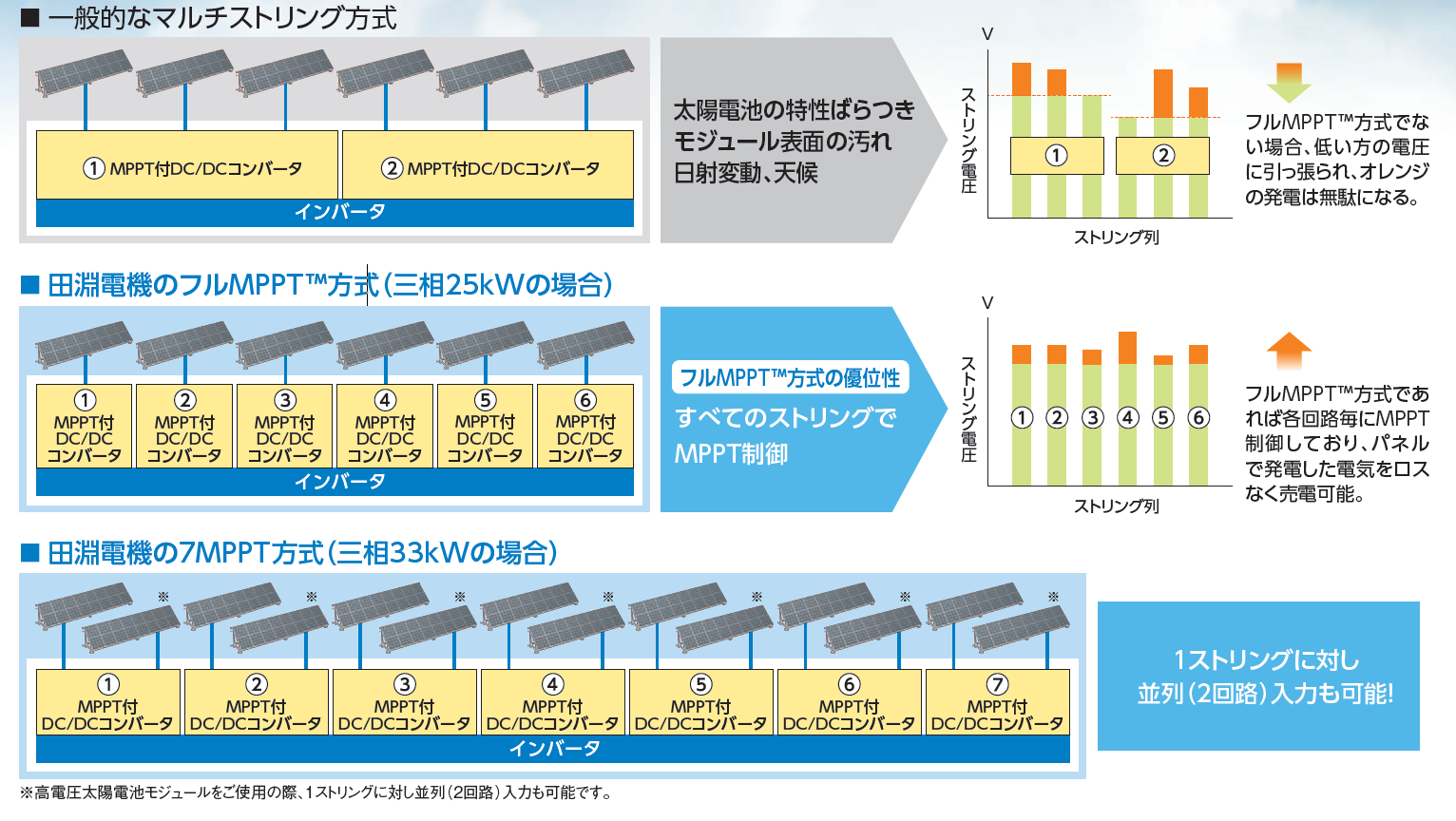

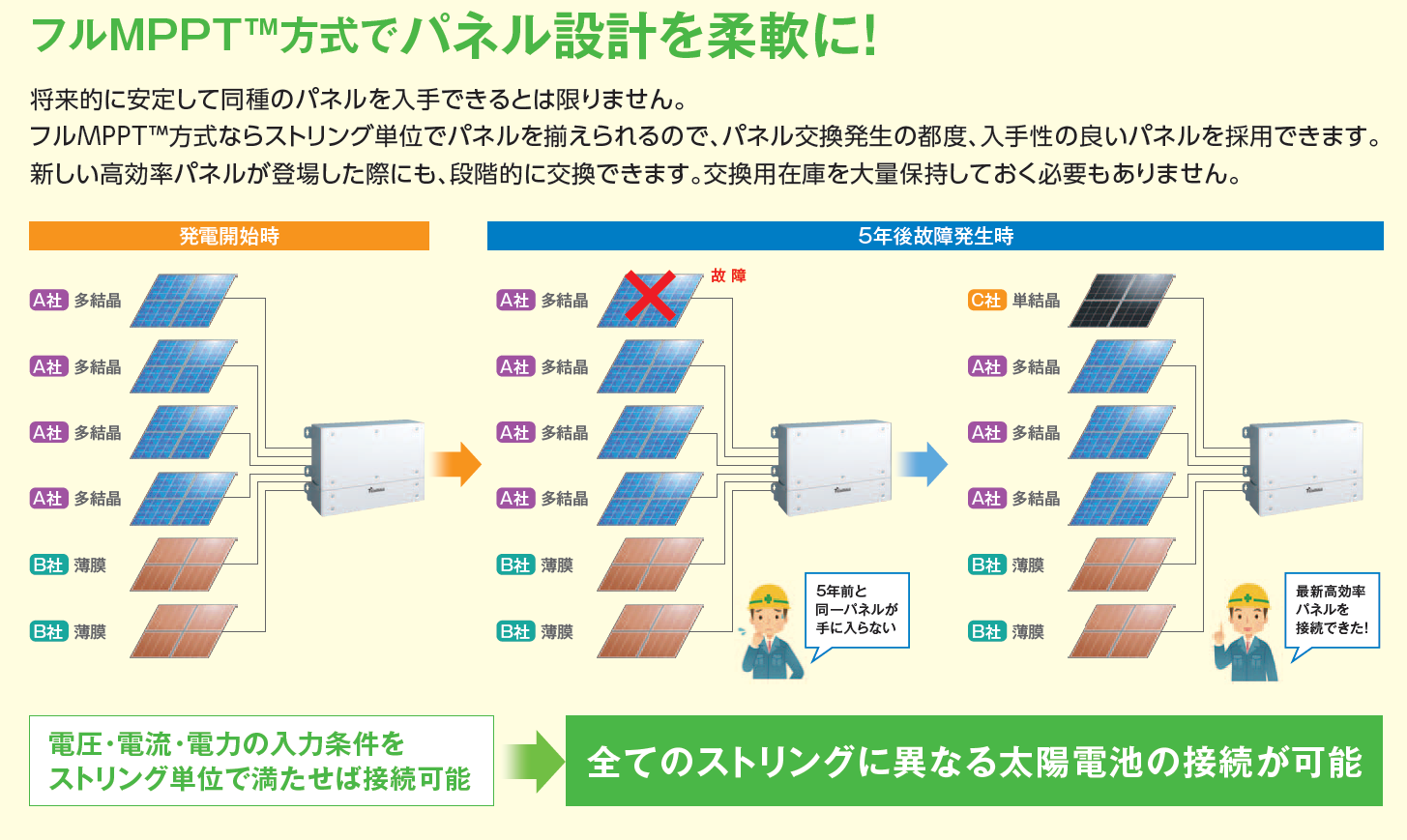

最大限電力を集めるフルMPPT™方式。
ストリングごとにMPPT制御を行い発電量を最大限引き出します。
