下水道用ハウエル管 ダイプラ Item No. DPR-14
ダイプラ株式会社

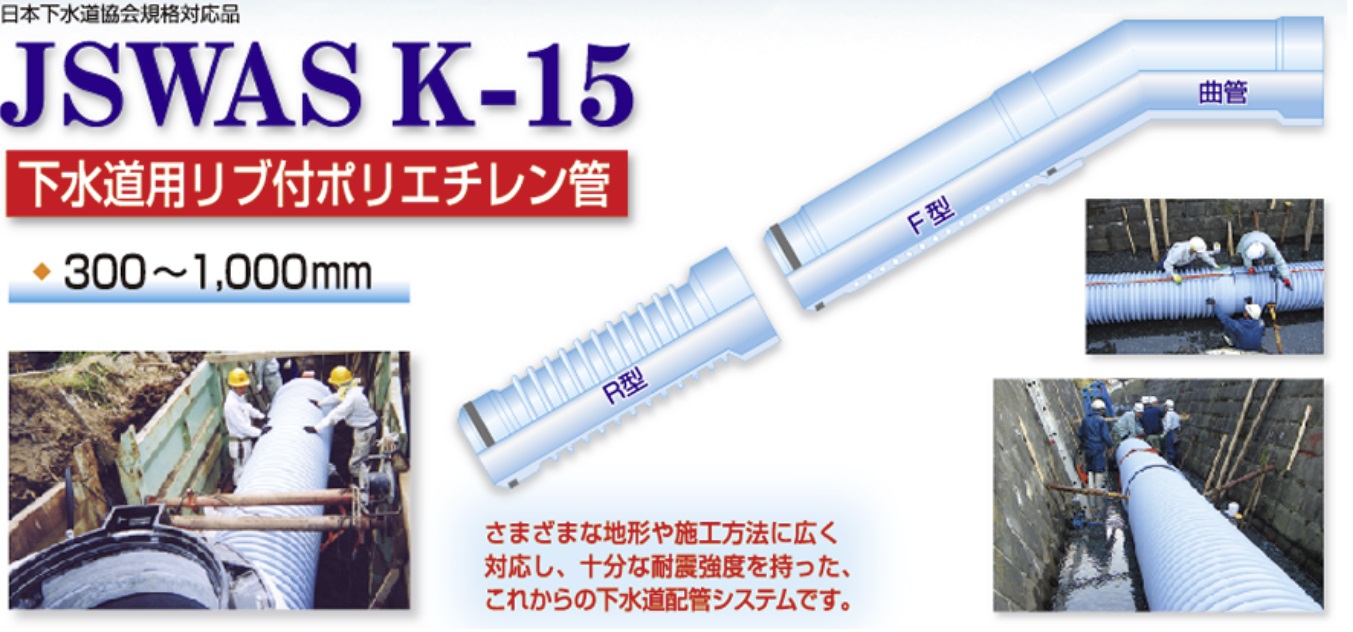

下水道用ハウエル管
＜特徴＞
● 耐震管材として可とう性
地震動による地盤歪みに対して、①管体部の可とう性、②継手部の屈曲性により柔軟に追随できます。また、抜けに対しても許容できる継手構造です。
● 浅層埋設管として耐衝撃性
耐衝撃性に優れ、丈夫で壊れにくい特性は、0.6ｍ埋設深の車道下でも、その性能を発揮します。埋設深の軽減は、土工量に直接関係し、工事のコストダウンが図れます。
● 急傾斜配管材として耐摩耗性
優れた耐摩耗性は、3ｍ／秒を超える流速にも対応し、マンホール等による落差工の軽減にも繋がります。また、耐衝撃性にも優れているため減勢施設の縮減にも繋がります。
● 高耐久管材として耐食性
強酸・強アルカリ及び溶剤等にも侵されず、いつまでもクリーンな管路を確保します。また、海水等にも問題なく使用でき、処理施設からの放流施設等にも最適です。
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・ご希望の径
・本数
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
- 販売単位：
- Price :
- Please contact us

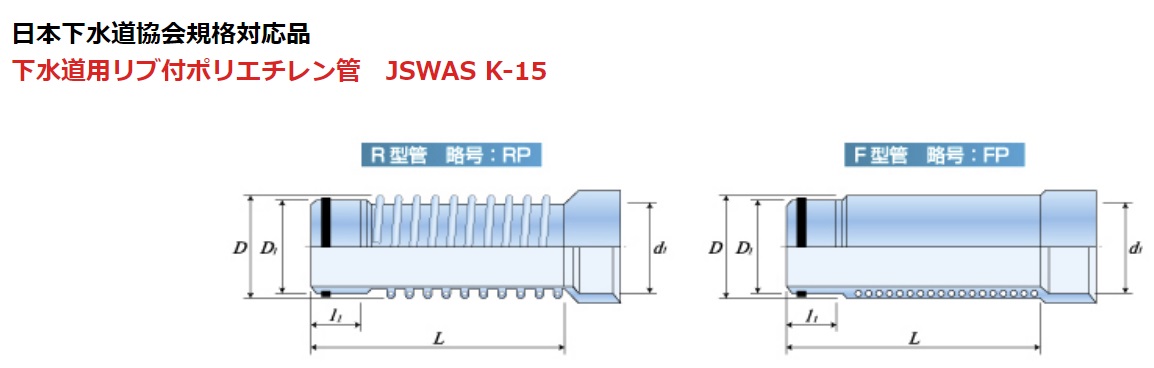

R型管
| 呼び径 | 直径部 外径D（参考） | 有効長 L | 差し口部 | 受口部 | |||
|---|---|---|---|---|---|---|---|
| 1種 | 2種 | 3種 | 外径 D1 | 長さ l1 | 内径 d1 | ||
| φ300 | 372 | 372 | 372 | +50 5000 -20 | 332±3.0 | 160 ＋0 -5 | 358±3.0 |
| φ350 | 430 | 422 | 422 | 382±3.5 | 408±3.5 | ||
| φ400 | 482 | 474 | 474 | 482±4.0 | 170 ＋0 -5 | 458±4.0 | |
| φ450 | 534 | 532 | 526 | 482±4.5 | 508±4.5 | ||
| φ500 | 592 | 584 | 582 | 540±5.0 | 190 ＋0 -5 | 566±5.0 | |
| φ600 | 704 | 692 | 684 | 640±5.0 | 666±5.0 | ||
| φ700 | 860 | 804 | 792 | 750±5.0 | 200 ＋0 -5 | 776±5.0 | |
| φ800 | 960 | 960 | 904 | 850±6.0 | 876±6.0 | ||
| φ900 | 1064 | 1052 | 1044 | 950±6.5 | 230 ＋0 -5 | 976±6.5 | |
| φ1000 | 1180 | 1164 | 1152 | 1060±7.0 | 1086±7.0 | ||
F型管
| 呼び径 | 直径部 外径D（参考） | 有効長 L | 差し口部 | 受口部 | |||
|---|---|---|---|---|---|---|---|
| 1種 | 2種 | 3種 | 外径 D1 | 長さ l1 | 内径 d1 | ||
| φ300 | 354 | 352 | 350 | +50 5000 -20 | 332±3.0 | 160 ＋0 -5 | 358±3.0 |
| φ350 | 414 | 412 | 402 | 382±3.5 | 408±3.5 | ||
| φ400 | 482 | 464 | 460 | 482±4.0 | 170 ＋0 -5 | 458±4.0 | |
| φ450 | 534 | 514 | 512 | 482±4.5 | 508±4.5 | ||
| φ500 | 586 | 582 | 562 | 540±5.0 | 190 ＋0 -5 | 566±5.0 | |
| φ600 | 690 | 688 | 686 | 640±5.0 | 666±5.0 | ||
| φ700 | 798 | 790 | 786 | 750±5.0 | 200 ＋0 -5 | 776±5.0 | |
| φ800 | 910 | 900 | 890 | 850±6.0 | 876±6.0 | ||
| φ900 | 1046 | 1044 | 1034 | 950±6.5 | 230 ＋0 -5 | 976±6.5 | |
| φ1000 | 1150 | 1146 | 1144 | 1060±7.0 | 1086±7.0 | ||

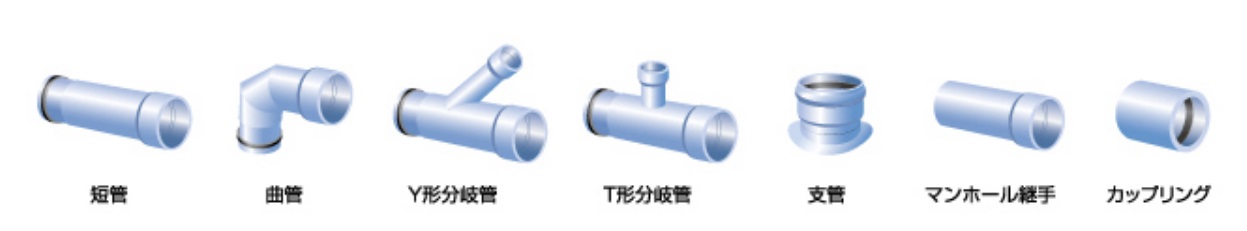

異形管の種類
| 種類 | 略号 | 用途 | 直管または異径管と接合する側の形状 | ||
|---|---|---|---|---|---|
| 異 径 管 | 短管 | SSP | 本管、取付け管 | 差し口、受口 | |
| 曲管 | 30度 | 30LSP | 本管、取付け管 | 差し口、受口 | |
| 45度 | 45LSP | ||||
| 60度 | 60LSP | ||||
| 90度 | 90LSP | 本管、副管 | |||
| Y形分岐管 | 45度 | 45YSP | 本管、取付け管 | 本管側受口、差し口、取付管側受口 | |
| 60度 | 60YSP | ||||
| T形分岐管 | 90度 | 80TSP | 本管、副管、取付け管 | ||
| 支管 | SPR | 取付け管 | 差し口 | ||
| マンホール継手 | 上流用 | MR-SP, MR-FP | 本管、取付け管 | 受口 | |
| 下流用 | MSA-SP, MSA-FP | 差し口 | |||
| 副管分岐用 | MRL-SP | 受口 | |||
| カップリング | SPD | 本管、取付け管 | 両受口 | ||
No. 2020
