内圧用ハウエル管 ダイプラ Item No. DPR-12
ダイプラ株式会社
内圧用ハウエル管
＜特徴＞
◆一体化管路により、継手部の信頼性抜群
エレクトロフュージョン融着継手による継手部の一体化により
継手部からの漏水の心配はありません
◆長期寿命を実現
錆、腐食等がないポリエチレンを材料としているため
長期使用が可能です
◆施工が容易
軽量、かつ長尺化を実現し、他種管に比べ一般的に
施工時間を短縮できます
◆寒冷地でも管割れがない
寒冷地でも管割れの心配はありません
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・ご希望の径
・本数
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
- 販売単位：
- Price :
- Please contact us

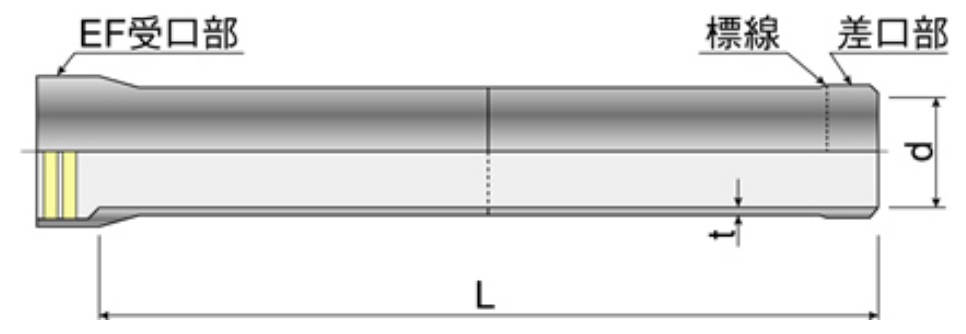

■管寸法及びその許容値（単位:mm）
| 呼び径 | 内径d | 管厚 t | 最大有効長 L | |
|---|---|---|---|---|
| １種 | ２種 | |||
| 300 | 300 | 11 | 15 | 10000 |
| 350 | 350 | 13 | 18 | |
| 400 | 400 | 15 | 20 | |
| 450 | 450 | 17 | 23 | |
| 500 | 500 | 19 | 25 | |
| 600 | 600 | 22 | 30 | |
| 700 | 700 | 26 | 35 | |
| 800 | 800 | 30 | 40 | |
| 900 | 900 | 33 | 45 | |
| 1000 | 1000 | 37 | 50 | |
※ 製品仕様は改良、改善のため、予告なく変更する場合があります
※ 内圧用及びEF継手規格は、JIS K 6780（耐圧ポリエチレンリブ管）の規格とは異なります

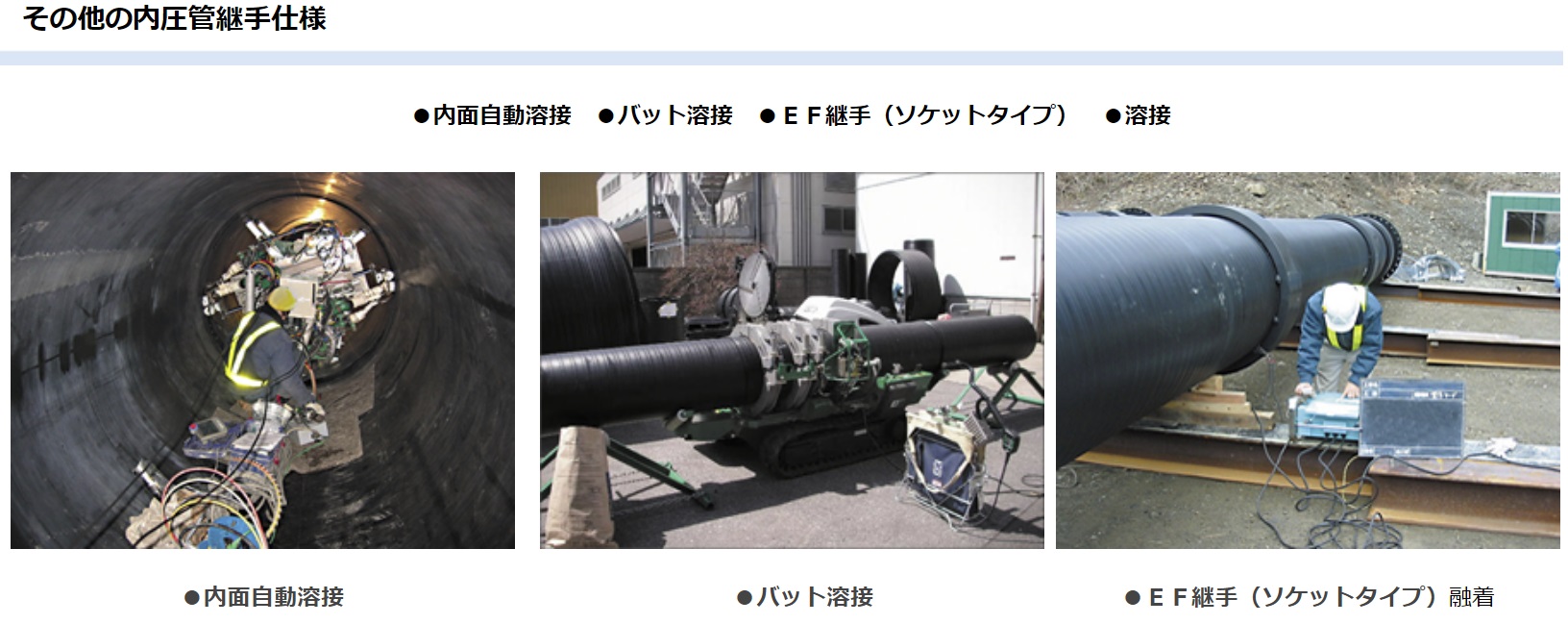

※ 上図中央部の継手方式（工場融着部）は、EF融着方式・バット溶接方式・フランジ接続方式等のいずれかを
選択できるものとします

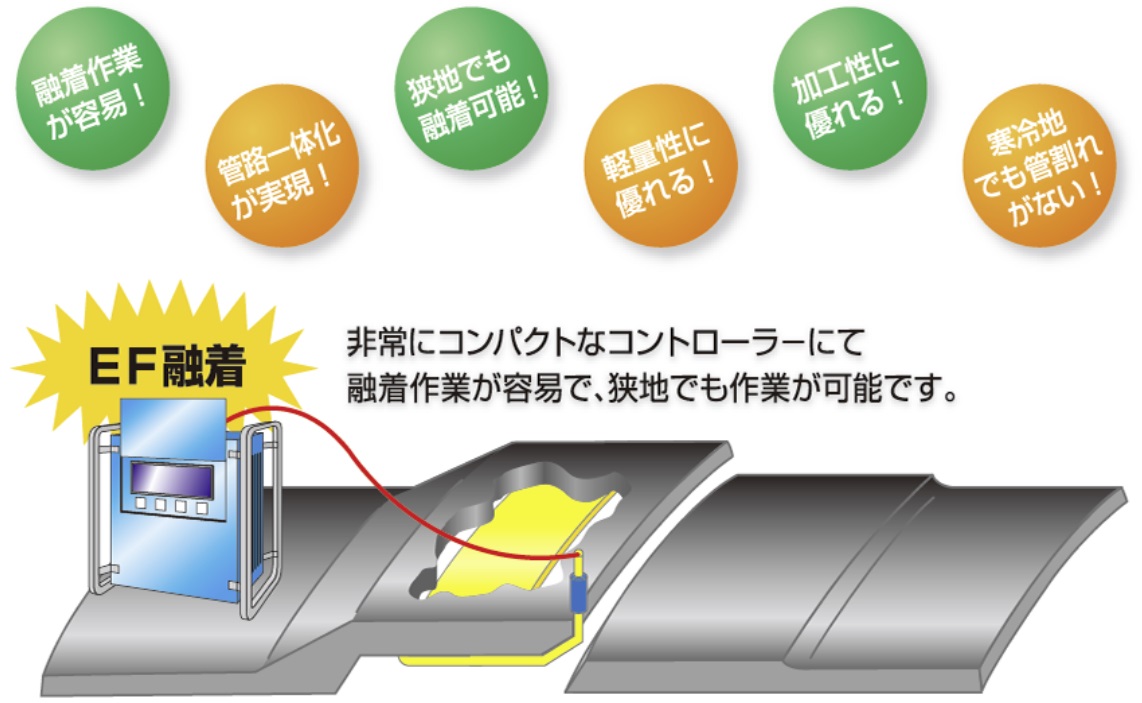

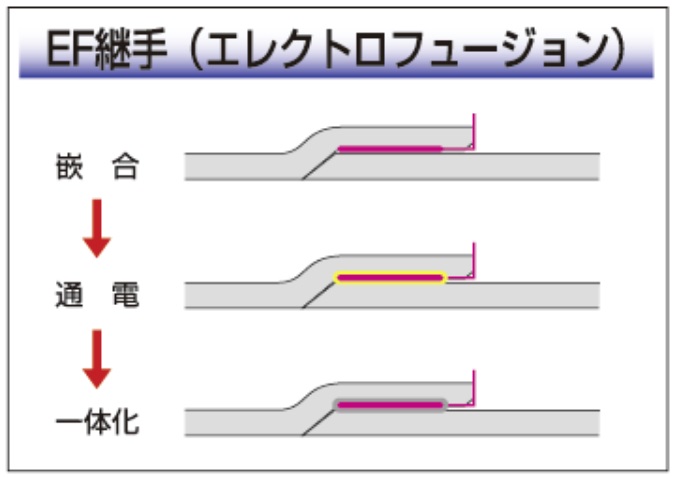

EF（エレクトロフュージョン）継手
エレクトロフュージョン継手は、融着品質のばらつきがなく、信頼性の高い融着ができ作業が容易なため工期短縮・コスト縮減が実現出来ます
EF融着の特長
● 耐震性に優れます
一体化管路のため、地震時の挙動に対し、継手の離脱や漏水の心配はありません。
● 軟弱地盤に柔軟に追従します
一体化管路のため、地盤の不等沈下に対し、継手の離脱や漏水の心配はありません。
● 生曲げ配管によりコストダウンが可能です
柔軟な材料のため、生曲げ配管が可能であり、曲管等の数量を削減でき、コストダウンが可能です。
● スラスト対策が不要です
一体化管路のため、曲がり部でのスラスト対策が不要となり、工費を軽減できます。周辺地盤・管本体にも影響を及ぼしません。
