ソーラーエッジ 三相パワコン SE33.3K-JP 33.3kW Item No. YAS-SE-007
三相パワーコンディショナー
SE33.3K-JP
12-20年保証
直流から交流への交換と系統連系制御に特化したシンプルな機能
小型、軽量、低コスト、簡易な設置が可能になりました
●パワーオプティマイザと協調動作する特別な設計
●IP65 - 屋外及び屋内設置用
●優れた変換効率（98.3％）
●耐重塩害、耐アンモニア性能を有し、畜産場での使用も可能
●固定電圧入力パワーコンディショナー
●イーサネットあるいはワイヤレス経由のインターネット接続
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
①台数
②使用されるオプティマイザの型式と台数
③納入場所（お客様住所と異なる場合はお教えください）
④ご希望納期
- 販売単位：
- Price :
- Please contact us
| SE25K-JP | SE33.3K-JP | ||
| 出力 | |||
| 定格AC出力 | 24750 | 33300 | VA |
| 最大ACパワー出力 | 24750 | 33300 | VA |
| AC出力電圧 - ライン間/ ライン - ニュートラル間（定格） | 380 / 220 | 480 / 277 | |
| Vac | |||
| AC出力電圧 - ライン - ニュートラル間 | 200 - 246 | 244 - 305 | Vac |
| AC 周波数 | 50 / 60±5 | Hz | |
| 系統接続 | トランスフォーマー経由(別途)（1） | Aac | |
| 最大連続出力電流（位相） | 37.5 | 40 | A |
| 系統 | 3 / N / PE(スター型三相四線式) | ||
| 系統監視・単独運転防止 力率設定可能・整定値変更 | 対応 | ||
| 入力 | |||
| 推奨最大直流電力（定格） | 49500 | 45000 | W |
| 絶縁、直流接地 | トランスレス・非接地 | ||
| 最大入力電圧 | 750 | 1000 | Vdc |
| 定格入力電圧 | 670 | 840 | Vdc |
| 最大入力電流 | 38 | 40 | Adc |
| 逆極性保護 | 対応 | ||
| 対地絶縁検出 | 350kΩ | ||
| 最大効率 | 98.3 | 98.1 | ％ |
| ユーロ効率 | 98 | 98 | ％ |
| 夜間消費電力 | < 4 | W | |
| その他仕様 | |||
| 対応通信機能(2) | RS485, Ethernet,Zigbee(オプション), Wi-Fi(オプション) 内臓セルラーモデム（オプション） | ||
| 準拠規格 | |||
| 安全 | IEC-62103(EN50178),IEC-62109,AS3100 | ||
| 系統連係規程 | JEAC9701 | ||
| 電磁妨害 | IEC61000-6-2,IEC61000-6-3,IEC61000-3-11,IEC61000-3-12 | ||
| RoHS | 対応 | ||
| 設置仕様 | |||
| 交流出力 | ケーブルグランド - 直径18～25 | mm | |
| 直流入力 | 3 x MC4 ペア | ||
| 寸法（高さ x 幅 x 奥行き） | 540 x 315 x 260 | mm | |
| 重量 | 45 | kg | |
| 動作温度範囲 | -20 ～ ＋60 | ℃ | |
| 冷却方式 | ファン ( ユーザー交換可能) | ||
| 騒音 | <55 | dBA | |
| 環境保護等級 | IP65-屋外・屋内 | ||
| 固定方式 | ブラケット同梱 | ||
| 保証期間 | |||
| 10年 | 12年 | ||

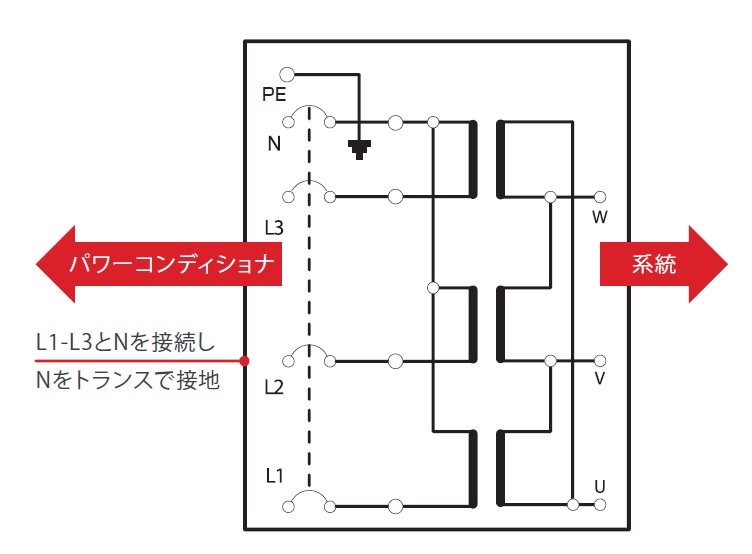

(1)下図トランスフォーマー回路を参照して下さい。
(2)データーシートを参照して下さい。 -> 通信オプションの仕様はダウンロードページの通信カテゴリーから参照下さい。
パワーコンディショナと系統間には
絶縁トランス*の設置が必要
低圧連係 ： 低圧連係トランス
高圧連係 ： 高圧連係トランス
トランスと系統の接続はベンダーの指示に従ってください。
*絶縁トランスはソーラーエッジ製品には含まれません。

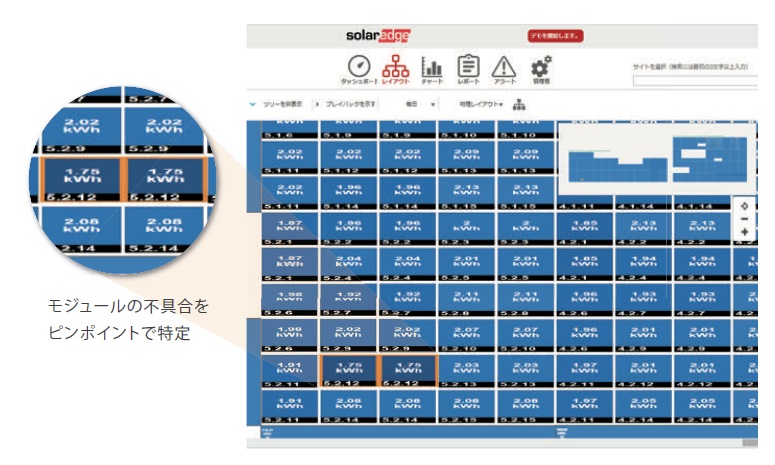

モジュールレベルの
障害検知・アラート機能
モジュールレベルのピンポイントな自動アラートにより、迅速な障害検知、正確なメンテナンスおよび早期対応を可能とし、ダウンタイムの削減につながります。
このアラートには、障害が発生した場所、障害の説明および障害状況が含まれます。
また、電力の閾値を設定することで、パフォーマンスが低下したモジュールに対してアラートを出させたり、日の出や日没などの1日の時間帯に合わせて設定をカスタマイズすることもできます。

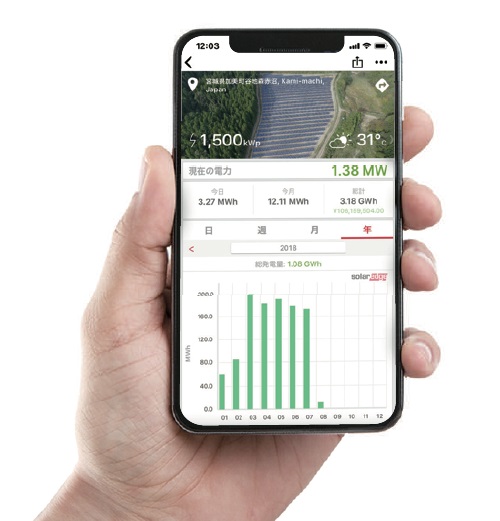

お手持ちのスマートフォンやタブレットがそのまま監視システムに
ソーラーエッジでは、PCやモバイル機器でアクセスできるモニタリングプラットフォームを25年間無償で提供。
モジュール、ストリング、パワーコンディショナ、システムレベルでの全データをリアルタイムに把握できるため、遠隔からの障害検知やトラブルシューティングが可能。
新たに監視システムを追加することなく、低コストで高品質なO&Mを可能にしています。
【ソーラーエッジ製品一覧】
| パワーコンディショナ 単相 HD-Wave （基本10年保証） | |||
| 型番 | 詳細 | ||
| SE5500H-JP000NNN2 | 5.5kW | ||
| SE5500H-JPJ | 5.5kW JET認証品 | ||
| パワーコンディショナ 三相 | |||
| 型番 | 詳細 | ||
| SE25K-JPJ38NNN2 | 24.75kW / 24.75kVA 基本10年保証 | ||
| SE25K-JPH38NNN2 | 24.75kW / 26.2kVA 基本10年保証 | ||
| SE33.3K-JPJ48NNN2 | 33.3kW 基本12年保証 | ||
| パワーオプティマイザＰシリーズ（25年保証付） | |||
| 旧型番 | 新型番 | 入力ケーブル長（㎜） | 出力ケーブル長（㎜） |
| P505-5R M4M BM | P505-4R M4M BM | 160 | 1200 |
| P600-5R M4M RL | P600H-4R M4M RL | 160 | 1800 |
| 新製品 | P650H-4R M4M RL | 160 | 1800 |
| P730-5R M4M RX | P730H-4R M4M RY | 160 | 2200 |
| P730-5R MLM RX | P730H-4R MLM RY | 900 | 2200 |
| 新製品（フレーム取付タイプ） | P730H-4R MLM FY | 900 | 2200 |
| P800P-5R MDM BL | P800pH-4R MDM BL | 160 | 1800 |
| 新製品 | P801H-4R MRM RY | 160 | 1800 |
| 新製品 | P801H-4R MLM RY | 900 | 1800 |
| P850-5R M4M BX | P850H-4R M4M BY | 160 | 2200 |
| P850-5R MLM BX | P850H-4R MLM BY | 900 | 2200 |
| P850-5R MXM BY | P850H-4R MXM BY | 1300 | 2200 |
| 新製品 | P850H-4R MYM BY | 1600 | 2200 |
| 新製品 | P950-4R M4M BY | 160 | 2200 |
| 新製品 | P950-4R MXM BY | 1300 | 2200 |
| 新製品 | P950-4R MYM BY | 1600 | 2200 |
| 分岐ケーブル | |||
| 型番 | 詳細 | ||
| SE-CBY-4MM | 1:4 分岐ケーブル、パワーコンディショナ/オプティマイザ入力用（10ペア/40本） | ||
| SE-CBY-2MM | 1:2 分岐ケーブル、パワーコンディショナ/オプティマイザ入力用（20ペア/40本） | ||
| MCI-CN-00123 | 2：1 メス/オス/メス 1本 | ||
| MCI-CN-00124 | 2：1 オス/メス/オス 1本 | ||
| サージプロテクションキット（SPD） | |||
| 型番 | 詳細 | ||
| SE-RS-485-SPD2-K1 | 三相パワーコンディショナ向け RS485用サージ保護キット（5個セット） | ||
| SE-RS-485-SPD2-K2 | 単相パワーコンディショナ（HD-Wave）向け RS485用サージ保護キット（9個セット） | ||
| 通信装置（5年保証付） | |||
| 型番 | 詳細 | ||
| SE-WCDMA-R5-JPN-50 | データ通信キット | ||
