地中埋設用保護管 カナレックスML Item No. KFX-016
カナフレックスコーポレーション株式会社
カナレックスML(マルチレイヤー)
カナレックスMLは、波付き管と管台一体型リブが連続する独自構造の多条電線保護管です
従来品より、省スペース配管、掘削幅、深さの低減ができ、軽量で可とう性がよく、ワンタッチ接続の採用で施工性に優れ、工事の省力化が可能となります
電線共同溝をはじめとする電力・通信ケーブルの埋設管工事、情報化時代に伴う光ファイバーの多条敷設、 都市部での電線地中化工事の省力化・効率化を実現します
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・呼称
・本数
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
- 販売単位：
- Price :
- Please contact us
【標準寸法】
| 呼び径 | 内径 | 外径 | ピッチ | 全長 | 有効長 | |
|---|---|---|---|---|---|---|
| (mm) | (mm) | (mm) | (mm) | (mm) | ||
| 50 | 51 | 72 | 71 | 5250 | 5190 | |
| 75 | 76 | 99 | ||||
| 81 | 81 | 105 | ||||
| 100 | 100 | 125 | 142 | 5300 | 5180 | |
| 130 | 130 | 162 | ||||
| 150 | 150 | 184 | ||||
■特徴

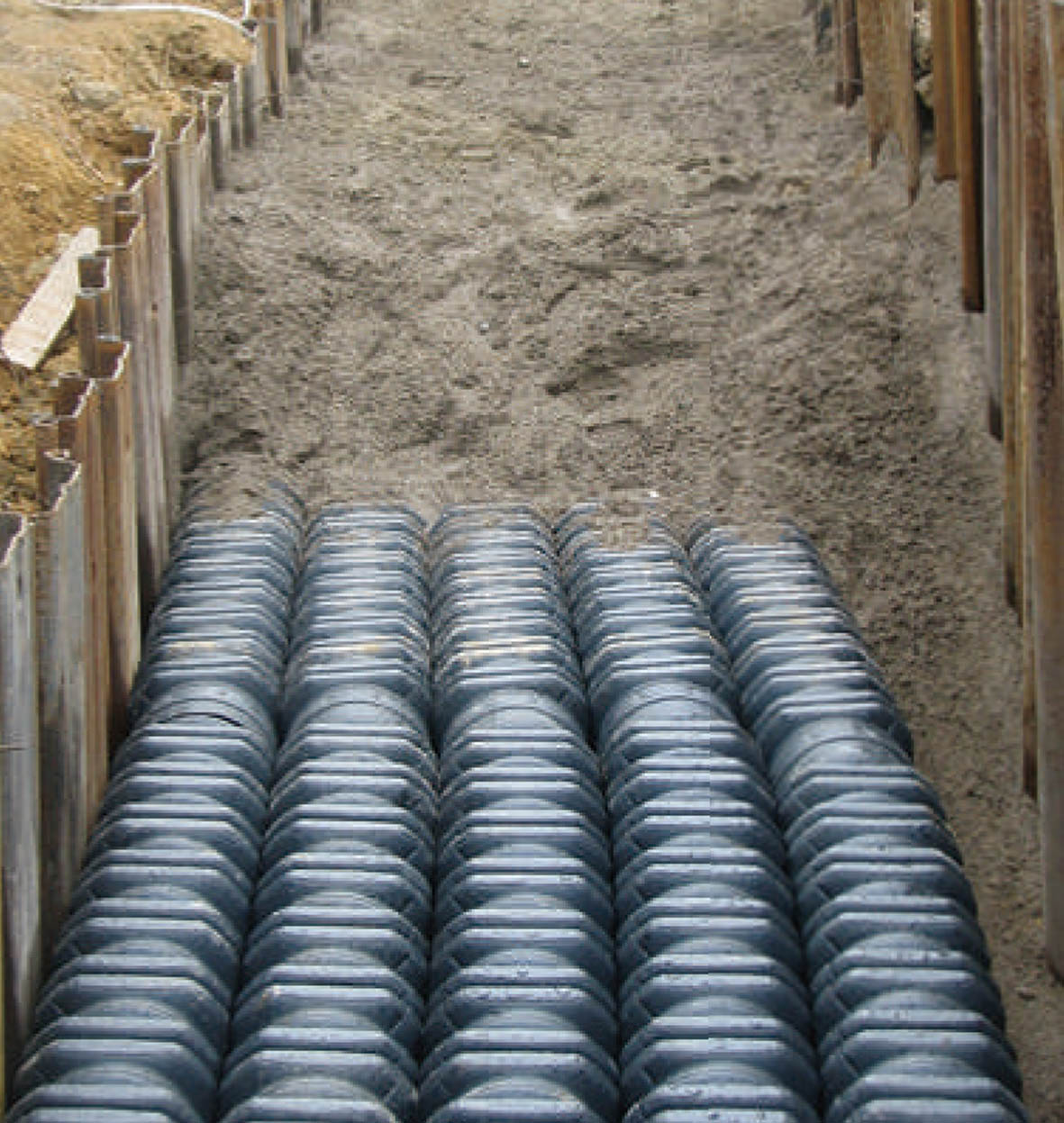

●埋め戻しが容易
多条敷設の際、管どうしを密着して敷設できるため、一括埋め戻しが容易（独自構造のため落砂しやすい）。埋め戻し砂による管のたわみが発生しません。
●省スペース配管が可能
多条敷設の際、管どうしを密着できるため、堀削幅、深さを小さくでき、コンパクトでスピーディーな多条配管が可能です。

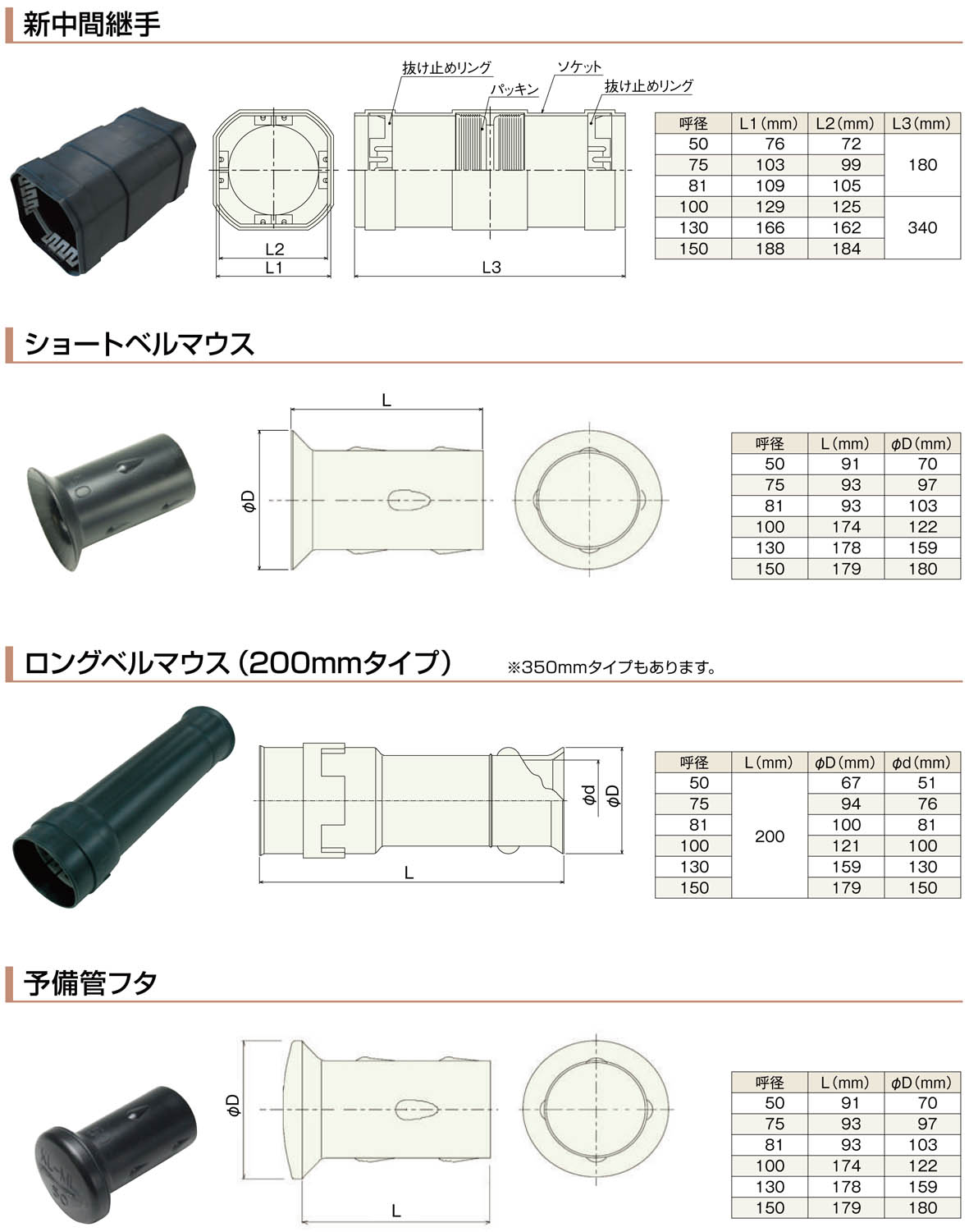

●全サイズ継手接続がワンタッチ（定尺タイプ）
カナレックスML本体の両端に受け口、差し口が全サイズについているため、接続作業がワンタッチで容易です。
●ケーブルの引込みが容易
摩擦抵抗が小さく、ケーブルの引き入れがスムーズです。（摩擦係数0.35以下）
●ハンドホールとの接合が容易
カナフレックスグループ、インテック製ITハンドホールをご採用いただければ、配管数、レイアウトに応じてワンタッチ式ベルマウスをハンドホールに取り付けて納入が可能。工費の削減と工期の短縮化を図れます。ハンドホールはこちらをどうぞ。

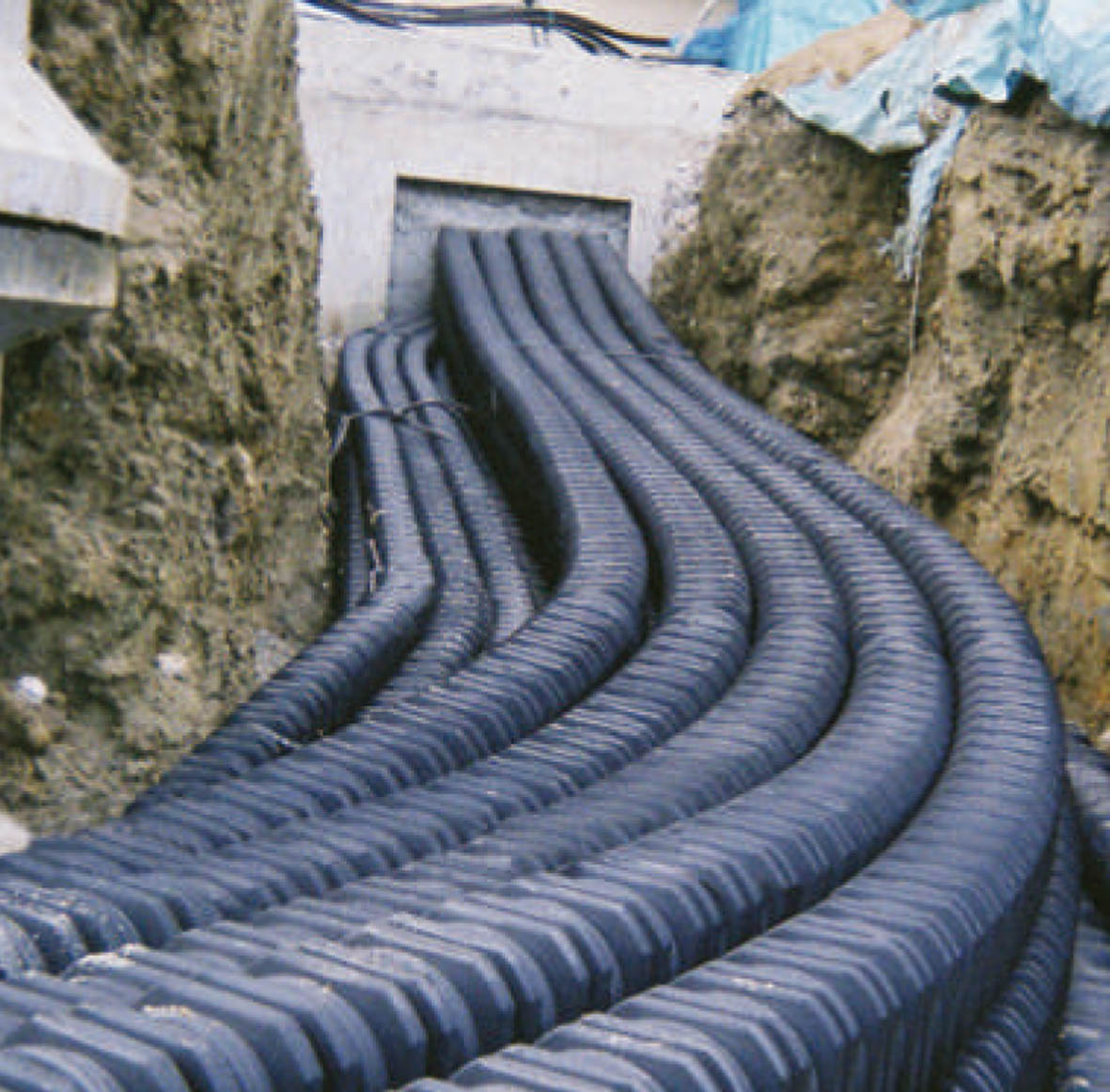

●曲げ施工が容易
可とう性があるため、上下左右の曲がり配管が容易で、既設物・障害物などを容易に回避できます。
●優れた耐圧強度・難燃性
耐圧強度に優れ、浅層で埋没が可能です。JIS C 3653（電力ケーブルの地中埋没の施工方法） 附属書3（管路式電線路に使用する管）の強度評価基準に適合し、同附属書3の6.2難燃性を満足しています。
※公共工事等における新技術活用システム（NETIS)における平成26年度推奨技術にカナレックスMLが選択されています。
