鶴田電機 絶縁トランス Sシリーズ（アモルファス製絶縁トランス） Item No. YAS-TRT-002
鶴田電機
ＳＰＩトランス（Ｓシリーズ）
アモルファス製絶縁トランス
--------------------------------------------------------------------
●アモルファス合金のランダムな原子配列が、
電気のロスを抑制。
●無負荷損（待機電力）を押えながら、
大きな省エネ効果を実現。
●Ｓシリーズ（アモルファス変圧器）は、
超高効率タイプの変圧器。
--------------------------------------------------------------------
●SPIトランス（直流電流流出防止トランス）の重要性について
パワコン（インバータ）の故障時など、柱上変圧器の直流偏磁対策にＳＰＩトランスが必要となります。逆変換装置（パワコン、インバータ）の故障により交流電流に直流成分が重畳して系統へ流出すると柱上変圧器が直流偏磁され、系統の電圧がひずんで分散型電源設置者以外の需要家に悪影響を及ぼします。
【特徴】
①パワコンと系統を完全絶縁
②電圧変換
（パワコンの出力電圧を200Ｖの低圧配電線電圧にする。）
③直流電流流出防止機能

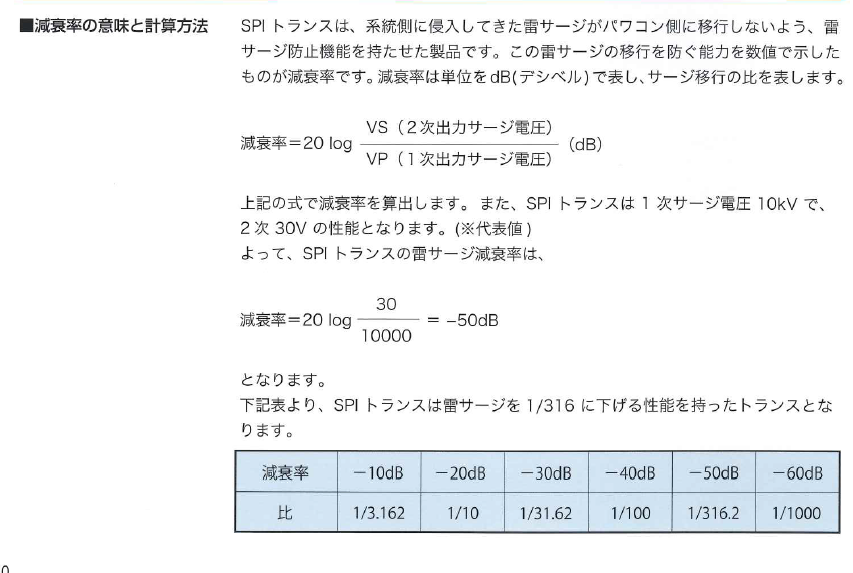

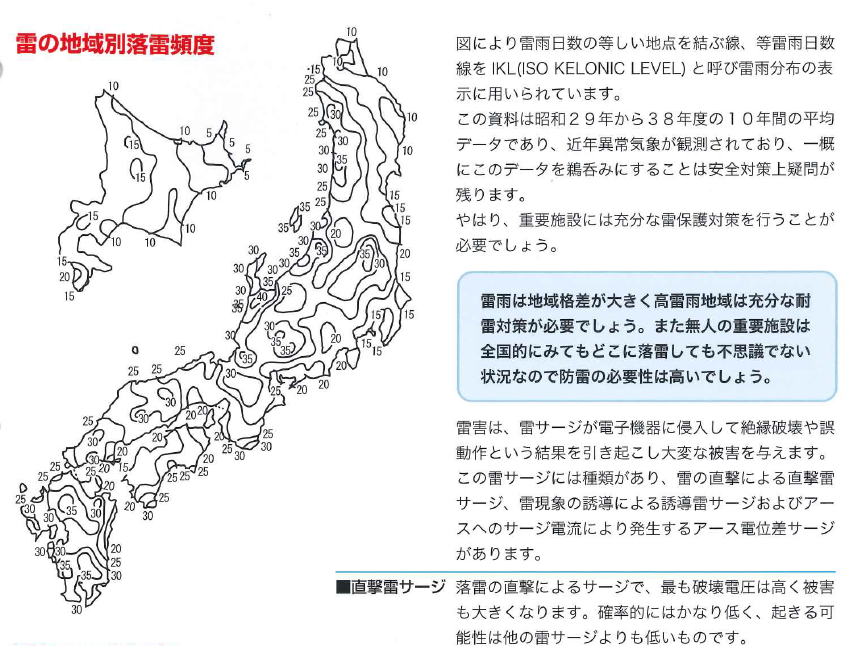

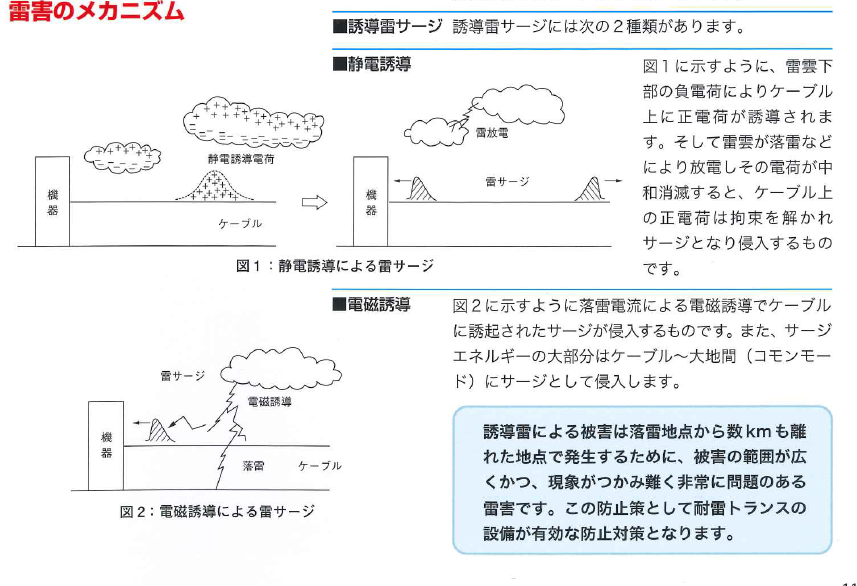

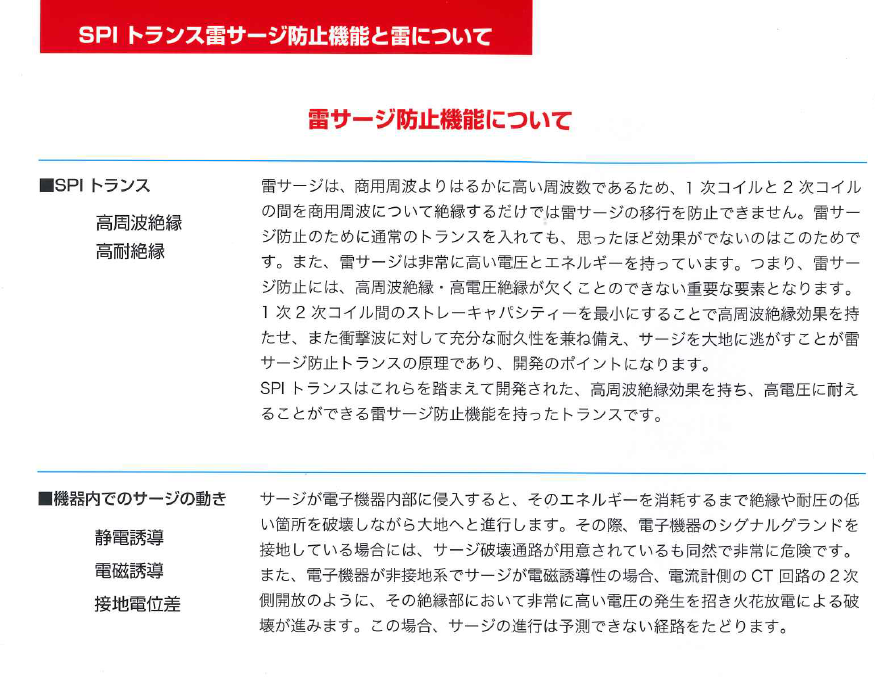

④雷サージ防止機能
⑤高効率・停待機電力
↓↓↓↓↓↓詳細はＰＤＦをご覧ください↓↓↓↓↓↓
※SPIトランスを使用した、太陽光発電システム全体の調査、改善なども行なっております。
詳しくはこちらをご覧ください。
- 販売単位：
- Price :
- Please contact us
【仕様】
| 品名 | 絶縁変圧器（ＳＰＩトランス） |
| 絶縁種別 | Ｈ種 |
| 冷却方式 | 乾式自冷式（ＡＮ） |
| 相数 | 三相 |
| 定格仕様 | 連続 |
| ベクトル図 | Yd1：パワコン側 380Ｖ～480Ｖ、系統側 200Ｖ～210Ｖ YNd1：上記仕様＋ニュートラル付 Dd0：パワコン側 200Ｖ～210Ｖ、 |
| 定格周波数 | 50/60Hz |
| 定格容量 | 50 kVA |
| 適用規格 | JEC-2200 |
| 鉄心材質 | 電磁鋼板 又は アモルファス |
| 雷防止機能付 | インパルス 10kV（1.2 x 50μs） にてサージ移行率－40 dB 以上 |
| １次電圧 | 各シリーズ一覧表による |
| ２次電圧 | |
| 結線方式 | |
| 重量 | |
| 保護等級 | トランス ＢＯＸ ：IP44 相当 ブレーカＢＯＸ ：IP44 |
| ％インピーダンス （at140℃ 50Hz)） | Ｚシリーズ：3.0％ Ｓシリーズ：4.3％ ※代表値になります |
| 備考 | ●混触防止板を設ける事も可能です。（オプション） ●電圧が415Ｖを超える際又は、三相4線式での漏電ブレーカをご希望の場合にはご相談下さい。漏電リレー、ＺＣＴ、ブレーカとの組合わせにより対応可能となります。また、ケース形状は変更となります。 ●50kVA以外の容量も対応致します。ご希望の場合にはご相談下さい。 |
※特性は計算値です。
