ハイパーマット平張り型 共和ハーモテック Item No. KHT-018
ハイパーマット平張り型
共和ハーモテック株式会社
従来技術のかごマットは、変形しやすいひし型金網で構成されているため、石詰時の施工性が課題となっていました。ハイパーマット平張り型は、本体金網を自立性の高い溶接金網で構成することで施工性を大幅に改善しました。

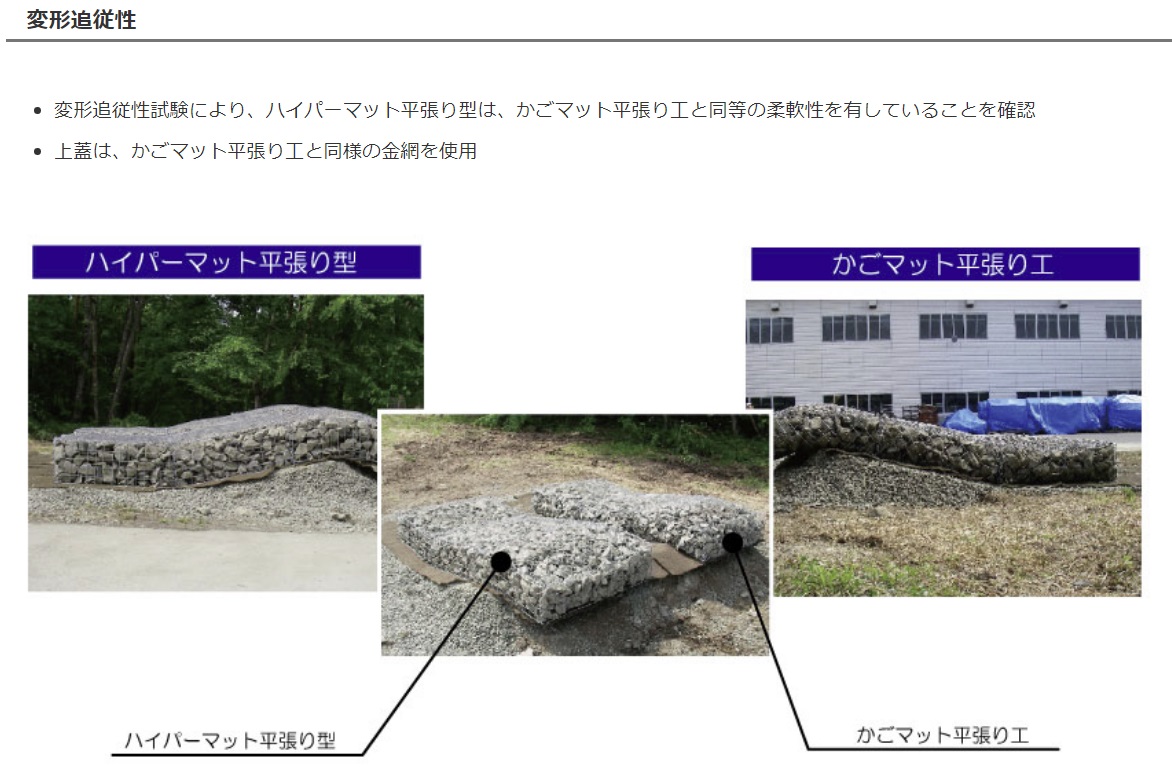

＜変形追従性＞
●変形追従性試験により、ハイパーマット平張り型は、
かごマット平張り工と同等の柔軟性を有していることを確認
●上蓋は、かごマット平張り工と同様の金網を使用

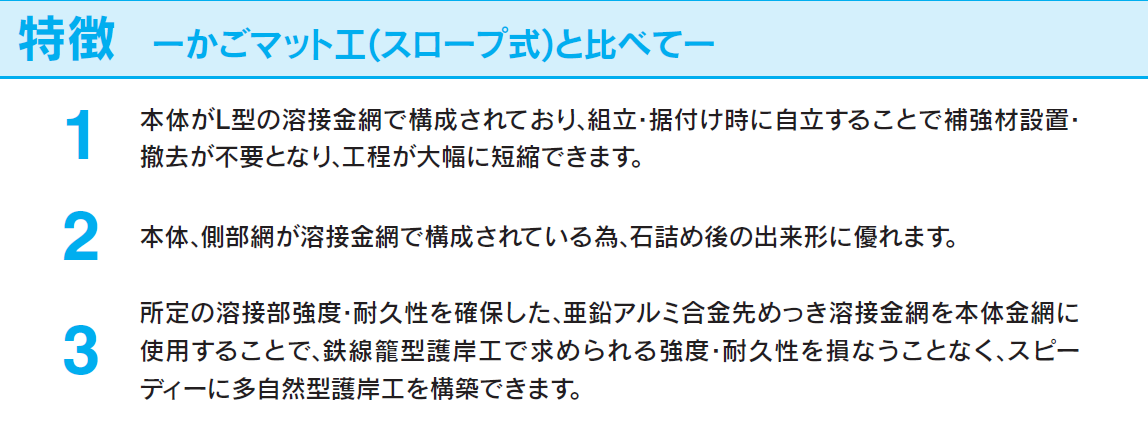

＜施工性＞
●本体がL字型の溶接金網で構成されており、組立・据付時に自立
することで補強材設置・撤去が不要となり工程が大幅に短縮
●本体、側部網が溶接金網で構成されている為、
石詰後の出来形に優れる
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・型式（寸法規格よりお選びください）
・数量
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
- 販売単位：
- Price :
- Please contact us
寸法規格[mm]
| 型式 | 高さH（㎜） | 幅B（㎜） | 長さL（㎜） |
|---|---|---|---|
| H300型 | 300 | 1500 | 2000 |
| H500型 | 500 | 2000 | 2000 |
※上記以外の寸法は特注品となります。別途お問い合わせ下さい。
部材規格[mm]

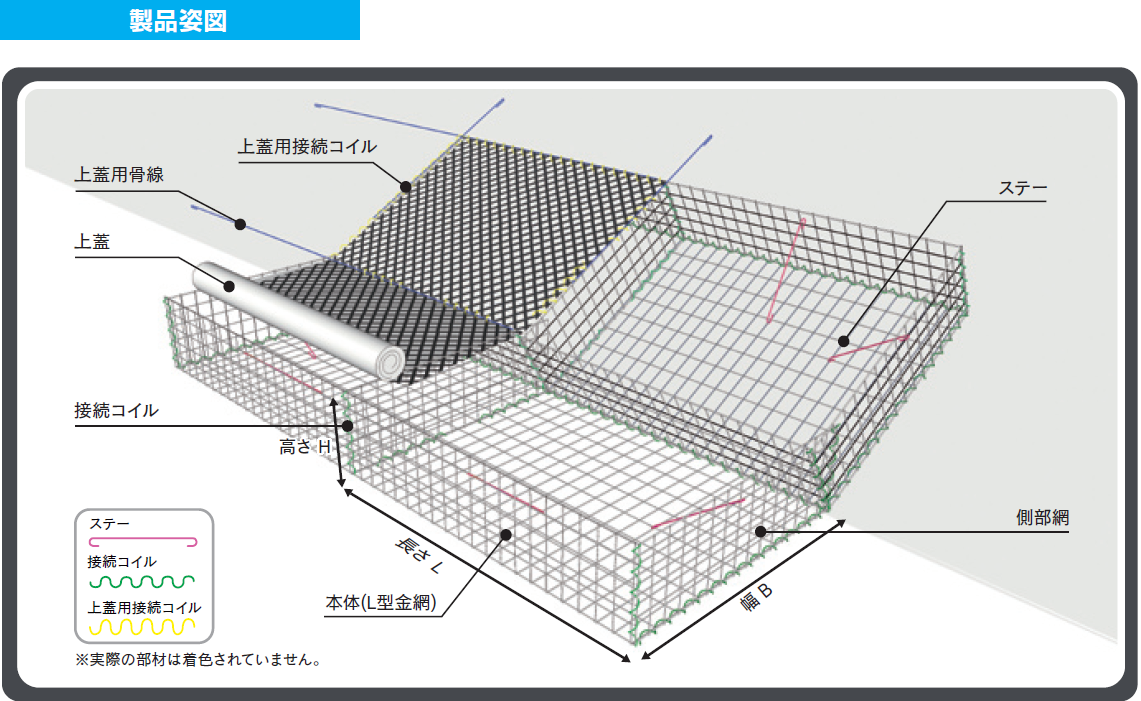

| 部品名 | H300型 線径（㎜） | H500型 線径（㎜） | 仕様 | |
|---|---|---|---|---|
| 本体 (溶接金網L型) | | φ4,φ5,φ6 | 亜鉛アルミ合金先めっき溶接金網 付着量300ｇ/㎡以上 アルミ含有量10％以上 | |
| 側面綱 （溶接金網） | ||||
| 上蓋 （ひし形金網） | φ4 | φ5 | 亜鉛アルミ合金先めっき鉄線（粗面めっき） | |
| コイル | φ5 | φ5 | 亜鉛アルミ合金先めっき鉄線 付着量300ｇ/㎡以上 アルミ含有量10％以上 | |
| ステー | φ5 | φ5 | ||
| 上蓋用鉄線 | φ5 | φ6 | ||
※製品改良の為、製品の製品及び仕様を予告なく変更する場合がございます。
※上蓋に溶接金網を使用する場合があります。
注）鉄線籠型護岸の設計・施工技術基準(案)は､ひし形金網を対象としているため､一部､構造が異なります。

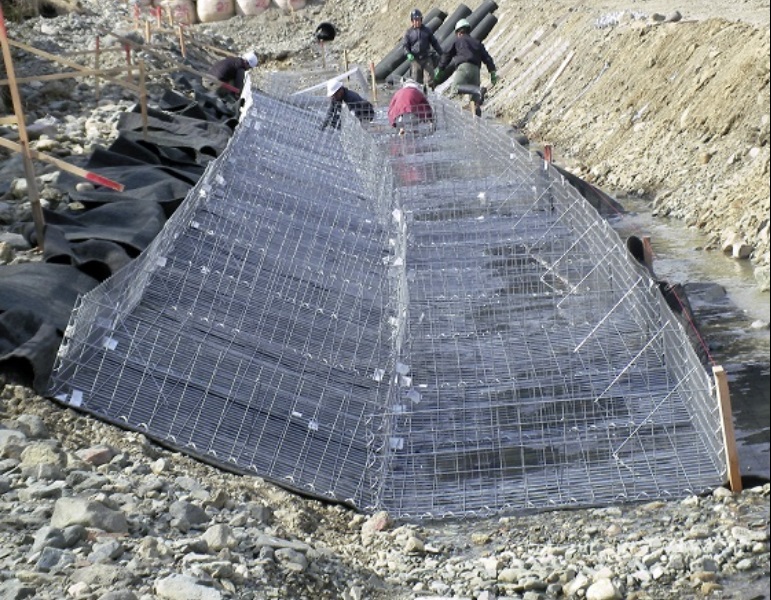

①本体組立

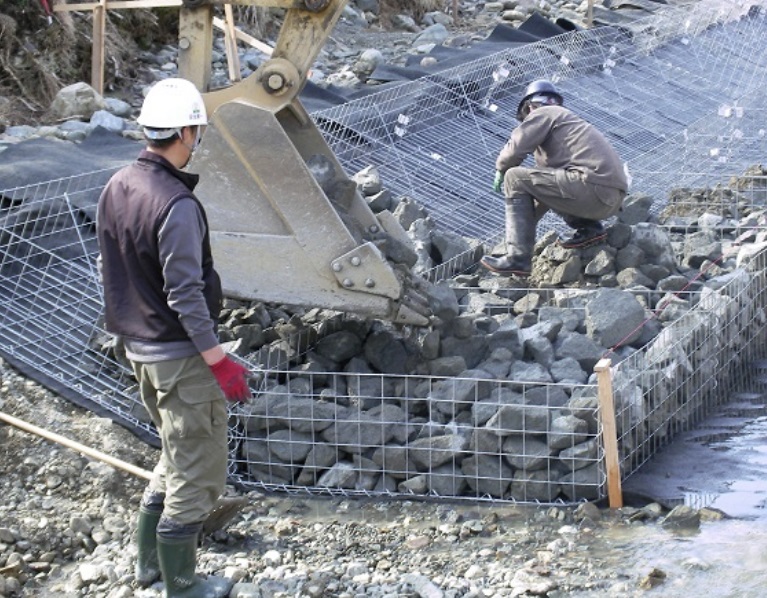

②石詰め

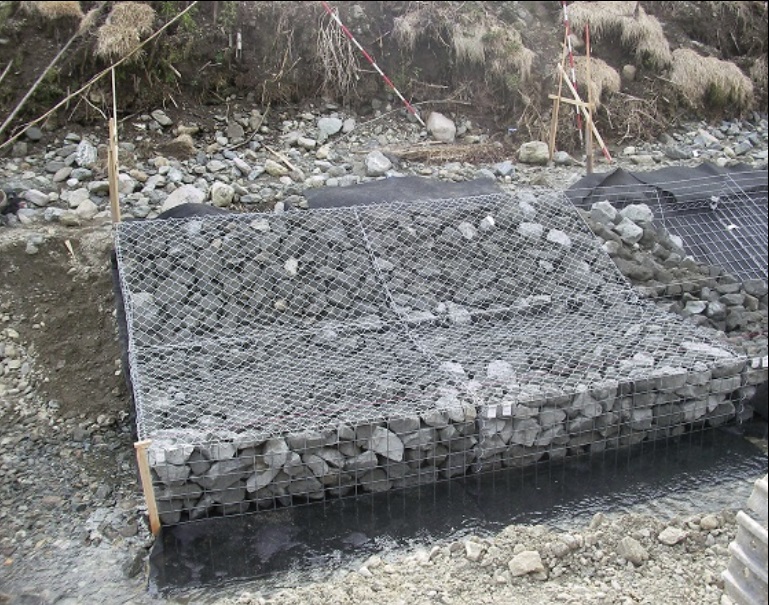

③上蓋取付

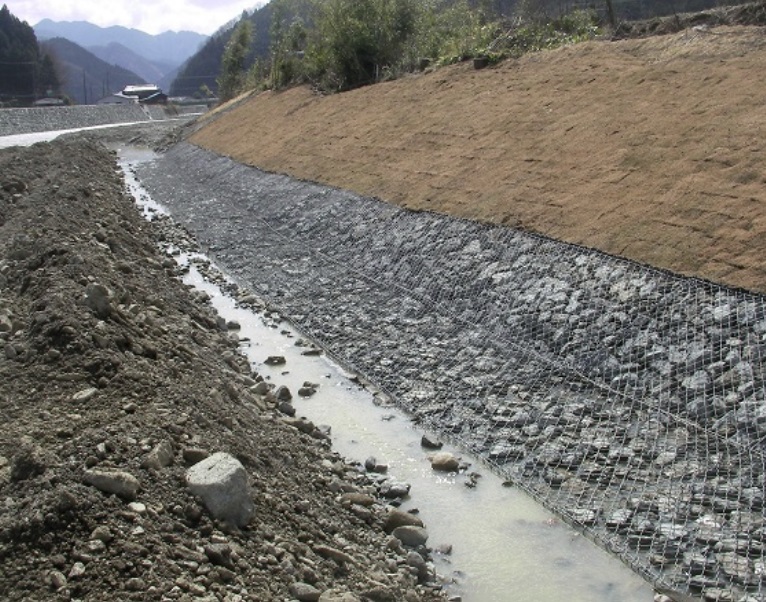

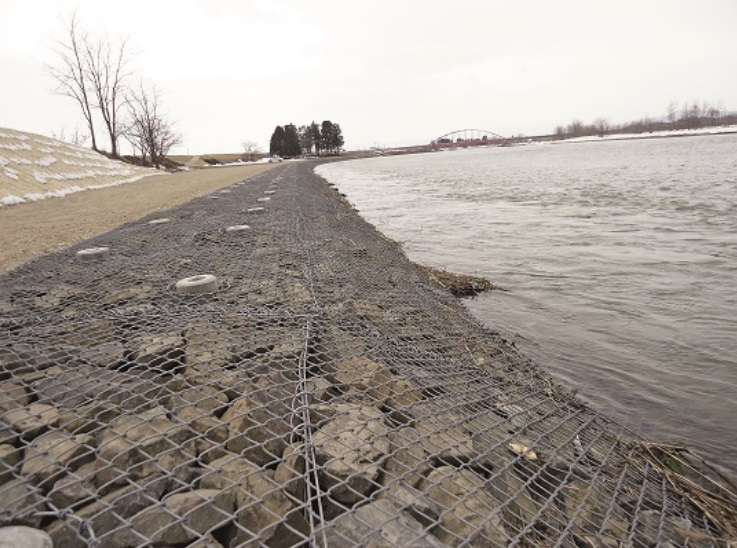

④完成
