砕石かご 共和ハーモテック Item No. KHT-011
砕石かご 共和ハーモテック株式会社
従来技術であるかご製品では石詰作業が課題でしたが、小粒石をそのまま利用可能とすることで、施工性を大幅に改善した製品です。
【特徴】
●施工性
・小粒石対応
20～40mmの小粒石を利用可能とすることで、中詰材の積み
上げ及び敷き並べ作業を軽減し、施工性が大幅に向上しました。
・小断面対応
高さ50ｃｍ、幅50ｃｍの小断面需要に対応、土圧の小さい
低層箇所や、掘削幅の取れない箇所に利用可能です。
●耐久性
金網部に亜鉛アルミ合金先めっき溶接金網を採用したこと
により、本設工法としての長期耐久性を実現しました。
【用途】
• 法面保護工
• のり尻工
• 羽口工
• 山腹工
• 法覆工
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・型式（寸法規格よりお選びください）
・数量
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
- 販売単位：
- Price :
- Please contact us
寸法規格[mm]
| 型式 | 高さH（㎜） | 幅B（㎜） | 長さL（㎜） |
|---|---|---|---|
| 50型 | 500 | 500 | 1000 |
| 100型 | 1000 | ||
| 120型 | 1200 |
部材規格[mm]
| 部材名 | 線径 | 仕様 | |
|---|---|---|---|
| 本体金網 | φ4, 6 | 亜鉛アルミ合金先めっき溶接金網 付着量300ｇ/㎡以上 アルミ含有量10％以上 | |
| 上蓋・側面網 | φ4 | ||
| 中枠 | φ6 | 亜鉛アルミ合金めっき鉄線 付着量300ｇ/㎡以上 アルミ含有量10％以上 | |
| コイル | φ5 | ||
施工性
・小粒石を利用可能とすることで、中詰材の積み上げ及び敷き並べ作業を軽減し、施工性が大幅に向上しました。
・高さ50cm、幅50cmの小断面需要に対応、土圧の小さい低層箇所や堀削幅の取れない箇所に利用可能です。
※細かい砂利や土砂は推奨しておりません
施工手順

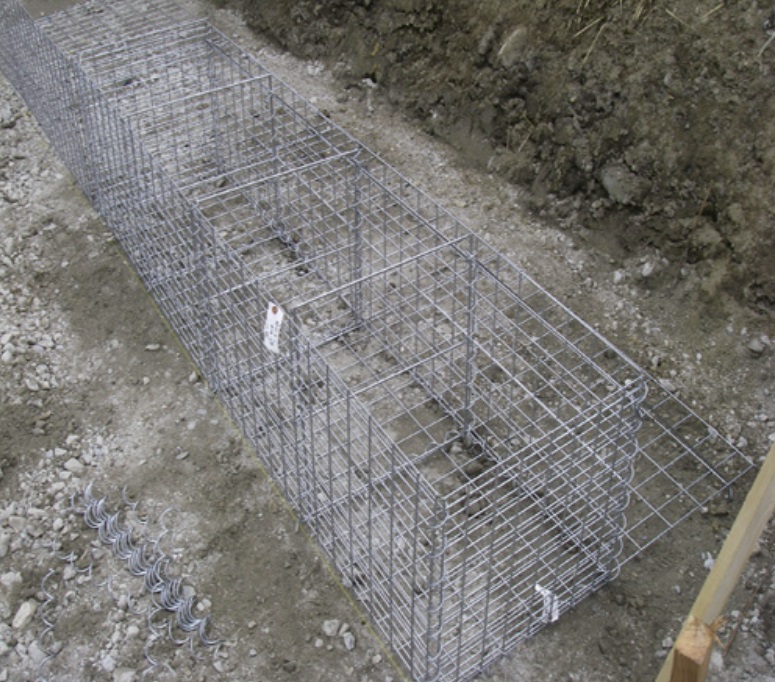

①1段目設置

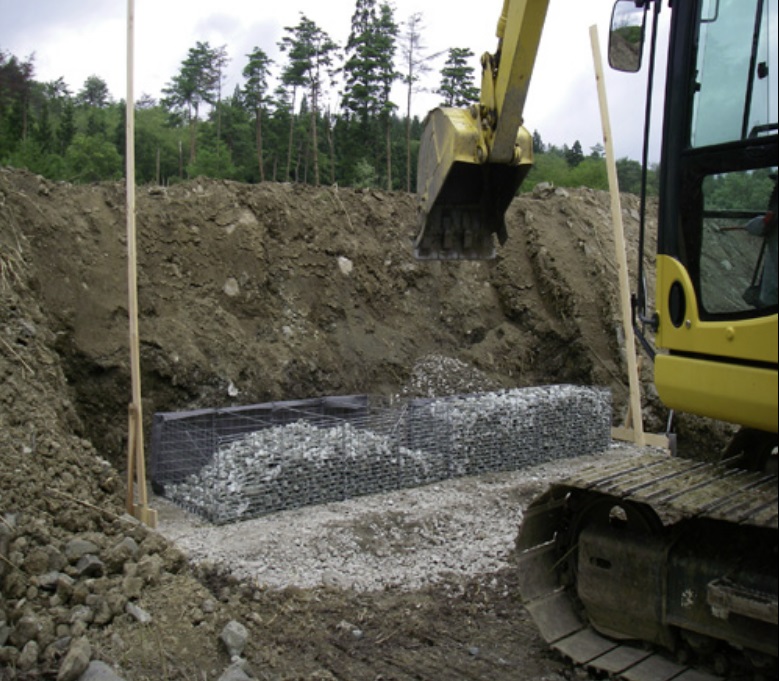

②1段目設置砕石投入

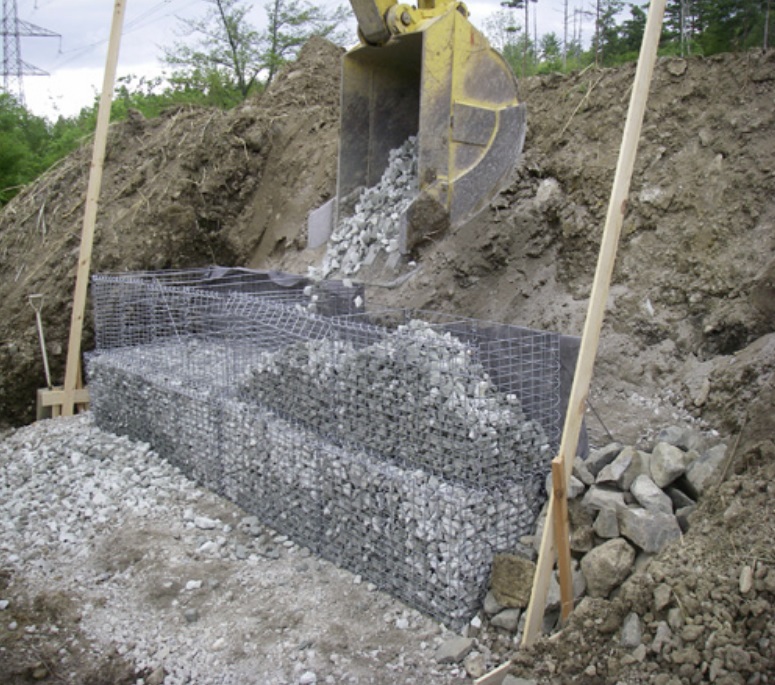

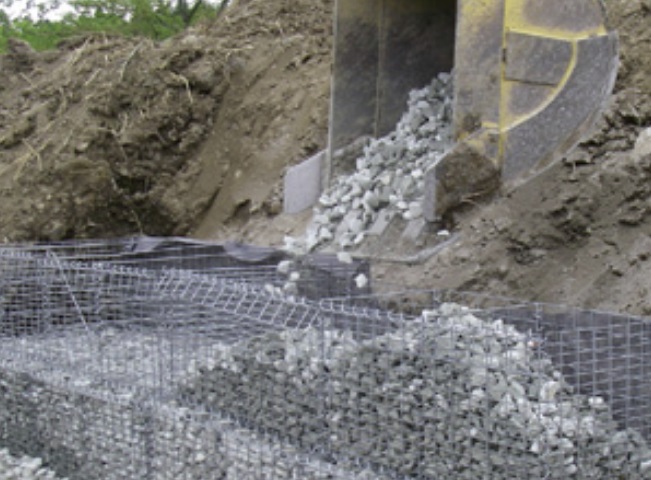

③2段目設置砕石投入
④2段目設置砕石投入
