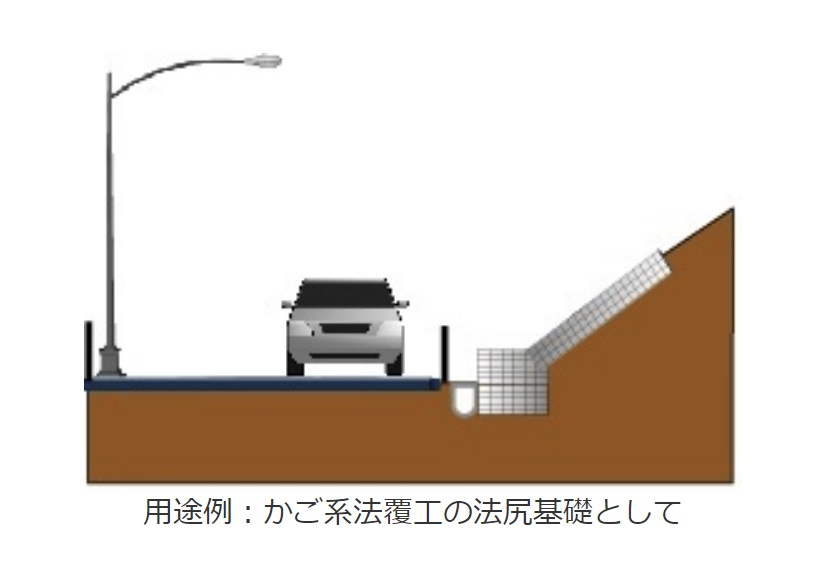

道路や河川護岸に使用される「かご系法覆工」の法尻部に使用する製品です。従来工法である多段積状のかご製品では、法覆工との接合部に隙間が開いてしまう等の問題点がありました。裏法台形形状の「ベースロック」がこの問題を解決します。
【特徴】
●法覆工の安全性向上

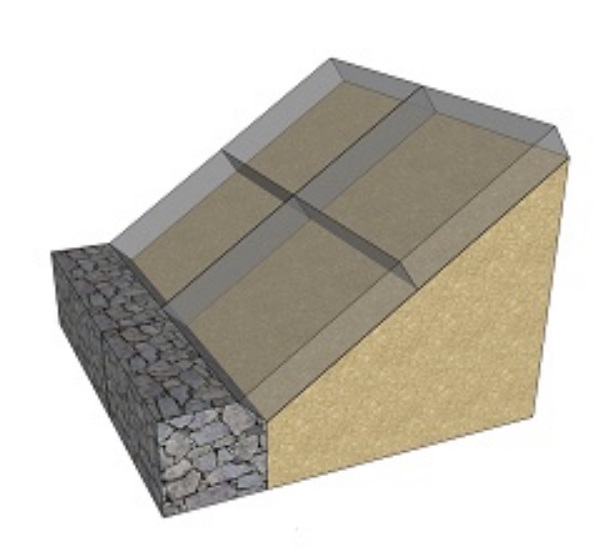

法覆工と隙間の無い連続一体構造が構築できるので、
法覆工の滑動防止が図れると共に、排水性も向上します。
●工費縮減
法面の安定に必要な最適断面を構築する事で、
ふとんかごと比べて、工費縮減が可能となりました。
●出来形の向上
本体を溶接金網とし連続一体構造にした為、出来形精度が向上しました。
●長期耐久性
金網部に亜鉛アルミ合金先めっき溶接金網を採用しているため、
本設土木構造物として使用が可能な高い耐久性を誇ります。
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・高さ（寸法規格よりお選びください）
・数量
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
- 販売単位：
- Price :
- Please contact us

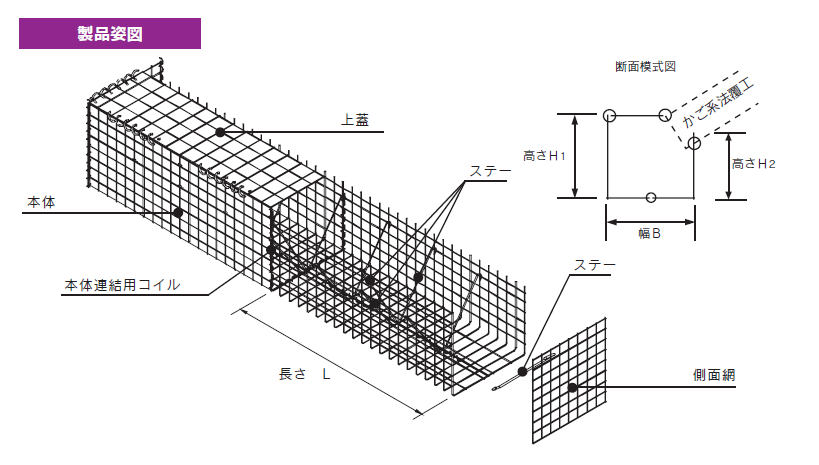

寸法規格[mm]
| 高さ H1/H2（㎜） | 幅B（㎜） | 長さL（㎜） |
|---|---|---|
| 800/580 | 800 | 2000 |
部材規格[mm]
| 部品名 | 線径 | 網目 | 仕様 | |
|---|---|---|---|---|
| 本体 | φ6・φ5 | 100×100 | 亜鉛アルミ合金先めっき溶接金網 付着量300ｇ/㎡以上 アルミ含有量10％以上 | |
| 側面綱 | φ6 | 100×100 | ||
| 上蓋 | φ5 | 150×150 | ||
| ステー | φ9 | ― | 亜鉛アルミ合金先めっき溶接金網 付着量300ｇ/㎡以上 アルミ含有量10％以上 | |
| 連結コイル | φ5 | ― | ||
経済性
法面の安定に必要な最適断面を構築することで、ふとんかごと比べて工費縮減が可能
機能性
・法覆工と隙間の無い連続一体構造が構築可能で、法覆工の滑動防止が図れると共に、排水性も向上する
・本体を溶接金網とし連続一体構造にした為、出来形精度が向上

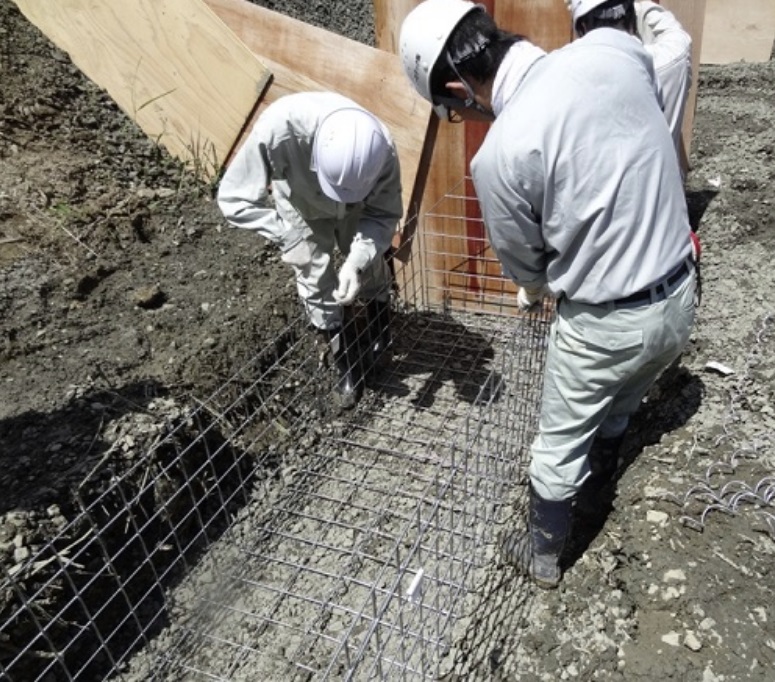

①ベースロック本体組立設置

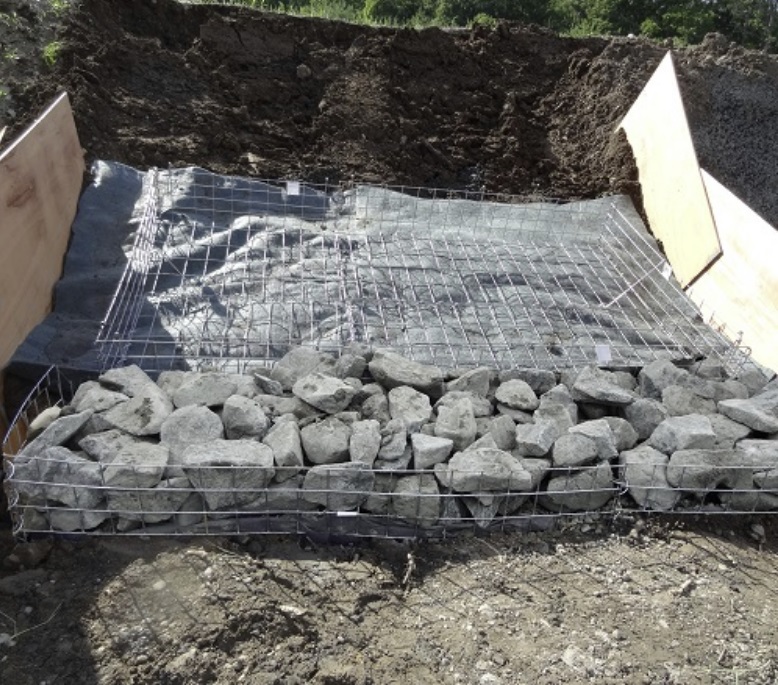

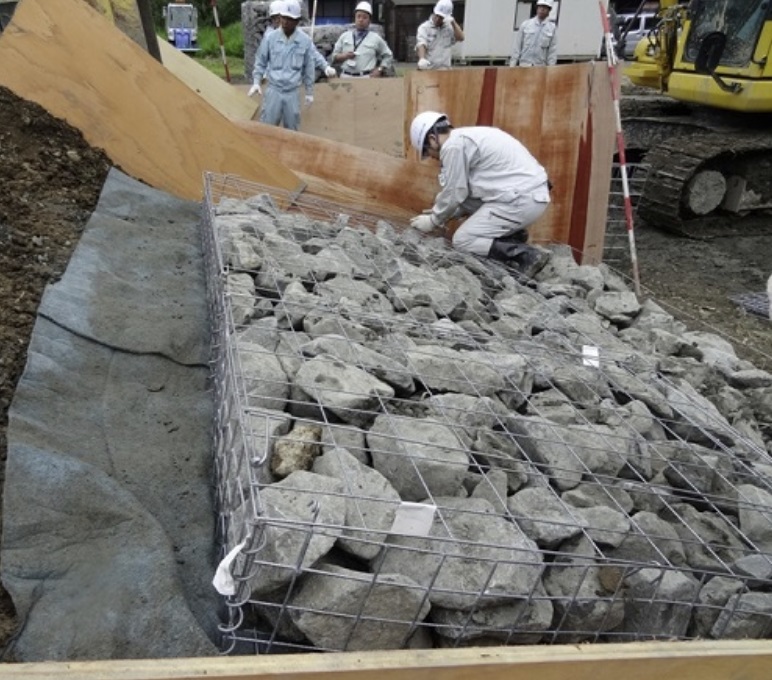

②法覆工組立設置・ベースロック本体中詰

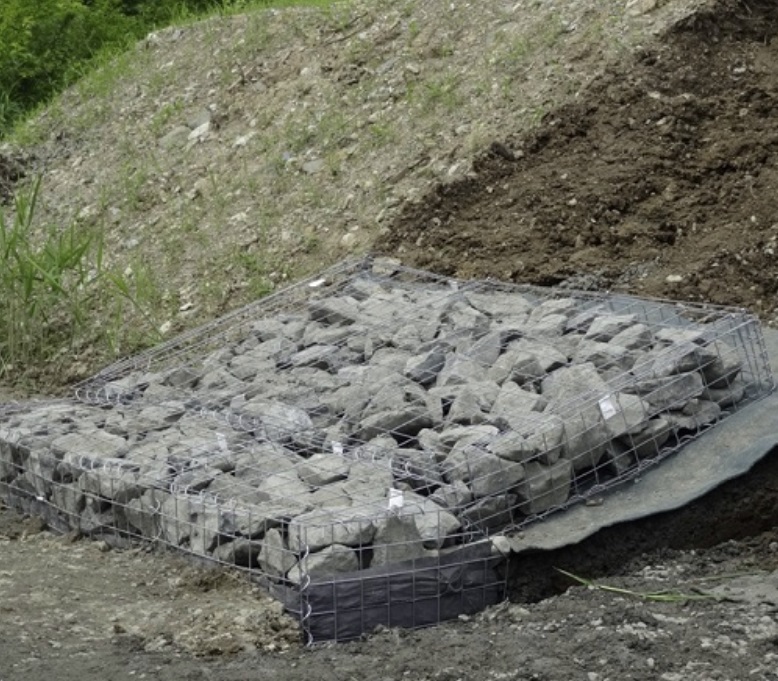

③法覆工・ベースロック上蓋取付

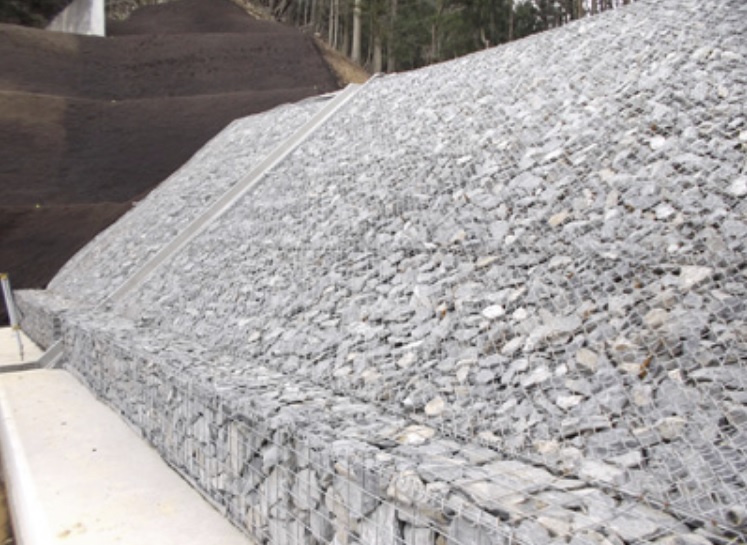

④法覆工・ベースロック完成
