大型ハイパーマット
共和ハーモテック株式会社
標準のハイパーマットと比較して、高強度・高剛性・高耐久を実現。土圧強度が大きな場合や、積み高さが高い場合に対応可能な製品です。
【用途】
・道路擁壁
・山腹土留工
・切土、盛土法面の法尻押さえ、法尻保護
・法覆工（侵食防止工）
・護岸工、流路工
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・仕様（下表より型式をお選びください）
・数量
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
- 販売単位：
- Price :
- Please contact us
【経済的】
従来技術の大型かご枠（メーカー製品大型EGボックス）と比較して、直接工事費を約10％縮減可能

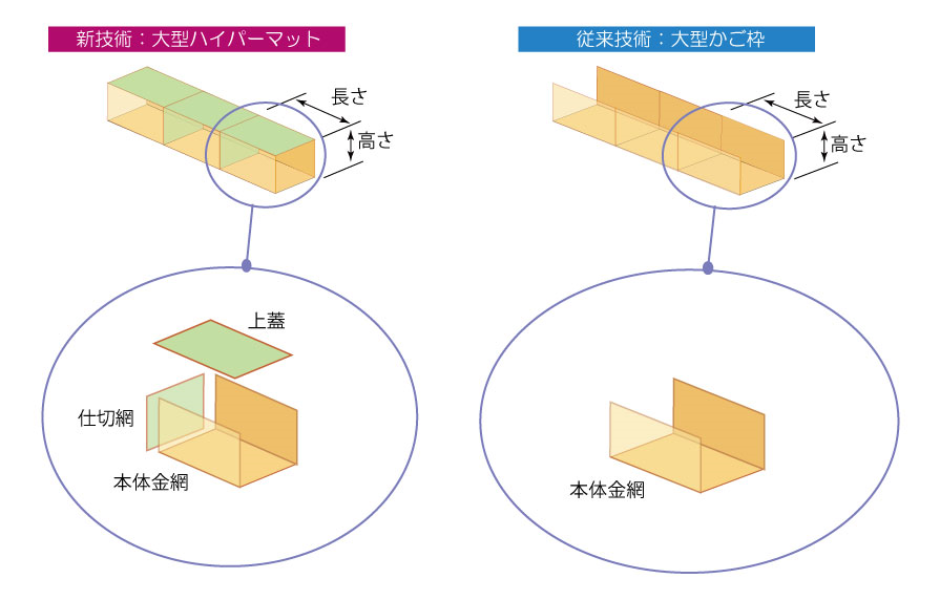

【機能性】
従来の大型かご枠ではオプション品であった上蓋・仕切網を標準仕様としており、
中詰材の移動や漏出が懸念される箇所への対応が可能
標準のハイパーマットでは対応困難であった条件（土圧強度が大きな場合等）に適応可能
【高耐久】
金網部に亜鉛アルミ合金先めっき溶接金網を採用したことにより、従来の塗装品・亜鉛めっき品と
比較して2.5倍以上の高耐久性を実現
【高強度】
φ8㎜とφ9㎜の鉄線で構成した、亜鉛アルミ合金先めっき溶接を使用することで、
丈夫さと高耐久を実現した大型かご製品

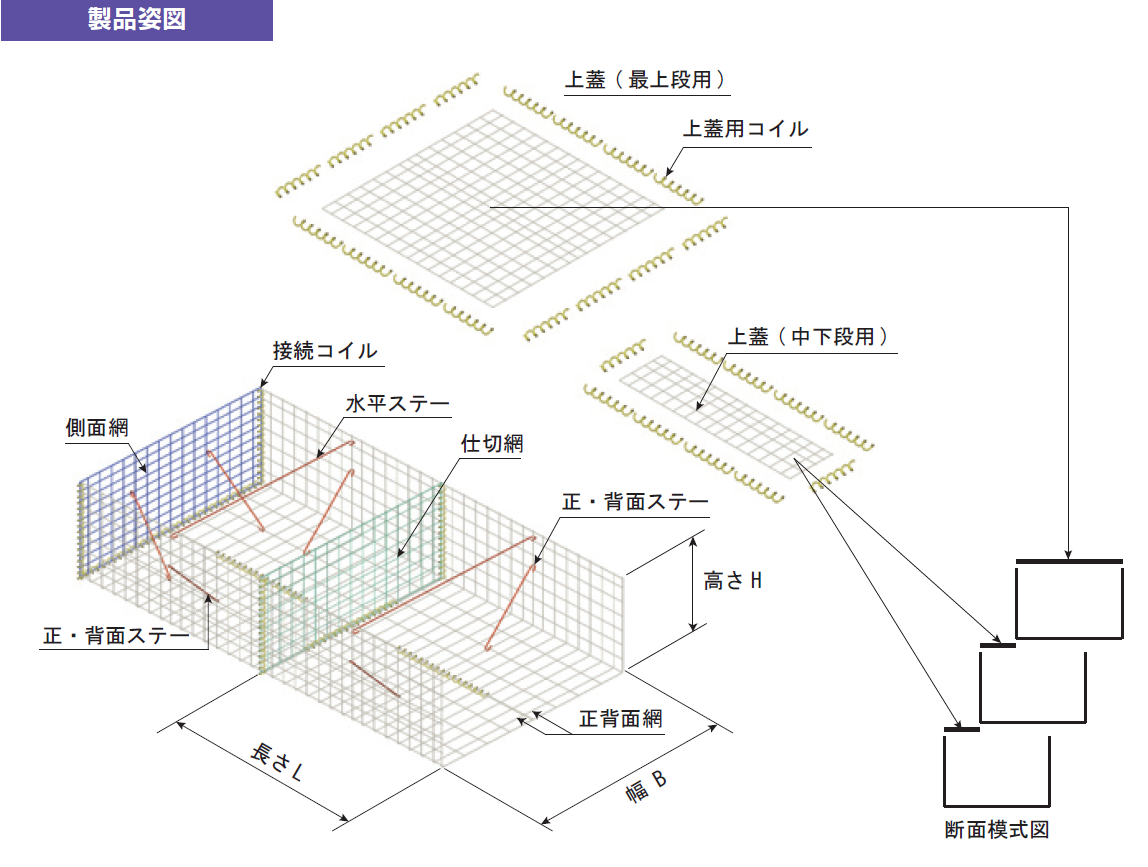

寸法規格[mm]
| 型式 | 高さ Ｈ | 幅 Ｂ | 長さ Ｌ |
|---|---|---|---|
| 150型 | 1000 | 1500 | 2000 |
| 200型 | 1000 | 2000 | 2000 |
| 250型 | 1000 | 2500 | 2000 |
※上記以外の寸法は特注品となります。別途、お問い合わせ下さい。
部材規格〔mm〕
| 部材名 | 線径 | 仕様 | |
|---|---|---|---|
| 正背面網・側面網 | φ8,9 | 亜鉛アルミ合金先めっき溶接金網 付着量300ｇ/㎡以上 アルミ含有量10％以上 | |
| 仕切網 | φ6,9 | ||
| 上蓋 | φ8 | ||
| ステー | φ9 | 亜鉛アルミ合金先めっき溶接金網 付着量300ｇ/㎡以上 アルミ含有量10％以上 | |
| コイル | φ6 | 亜鉛アルミ合金先めっき溶接金網 付着量500ｇ/㎡以上 アルミ含有量10％以上 | |
【高強度】
金網に引張強さ540N/mm2 以上を有するΦ8,9mmの溶融亜鉛－10％アルミニウム合金めっき鉄線を使用し、大断面の構築を実現
※亜鉛アルミ合金先めっき溶接金網用線材を示す。

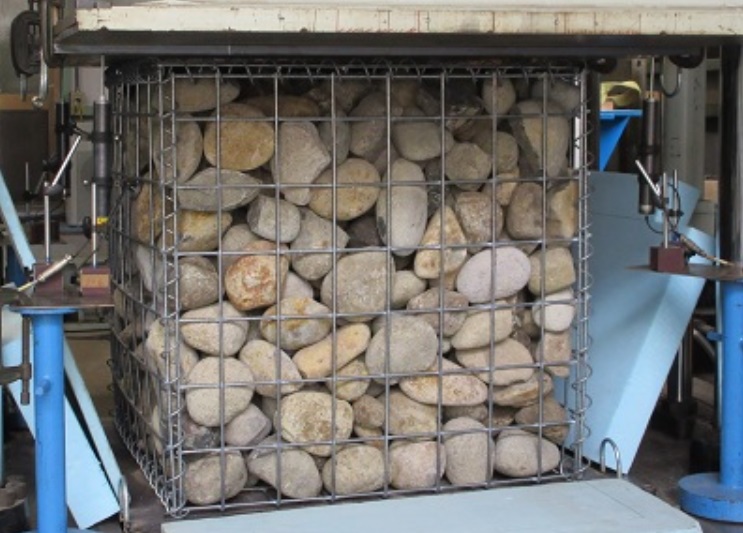

↓↓↓載荷試験により、大型ハイパーマットは従来のかご製品と比較して、高強度・高剛性を有することが確認されました↓↓↓

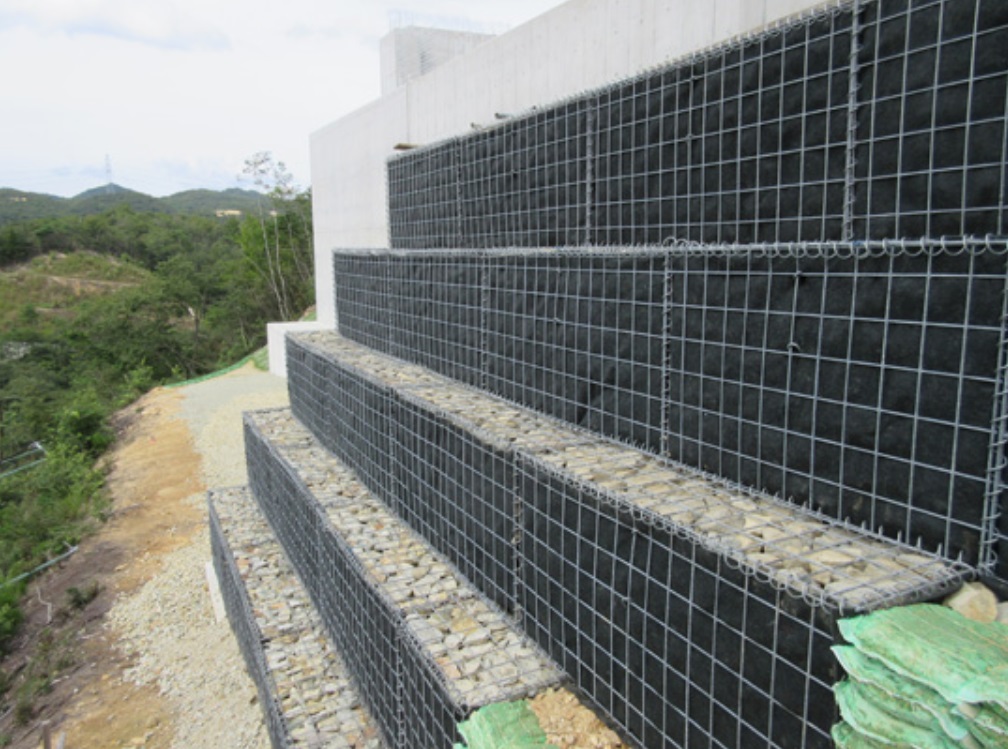

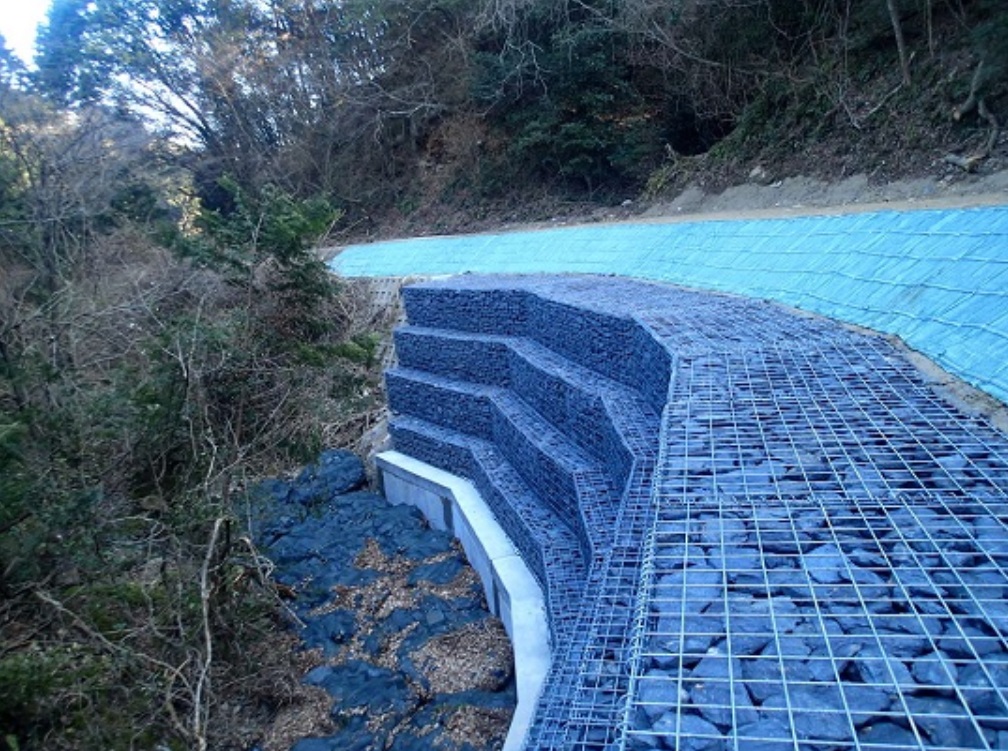

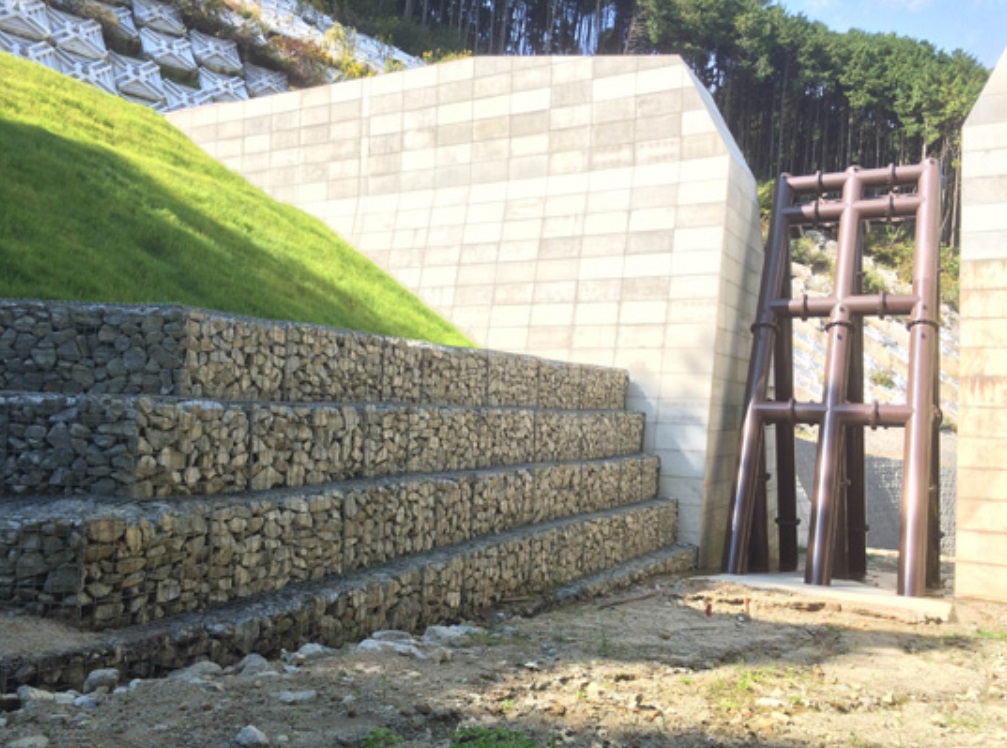

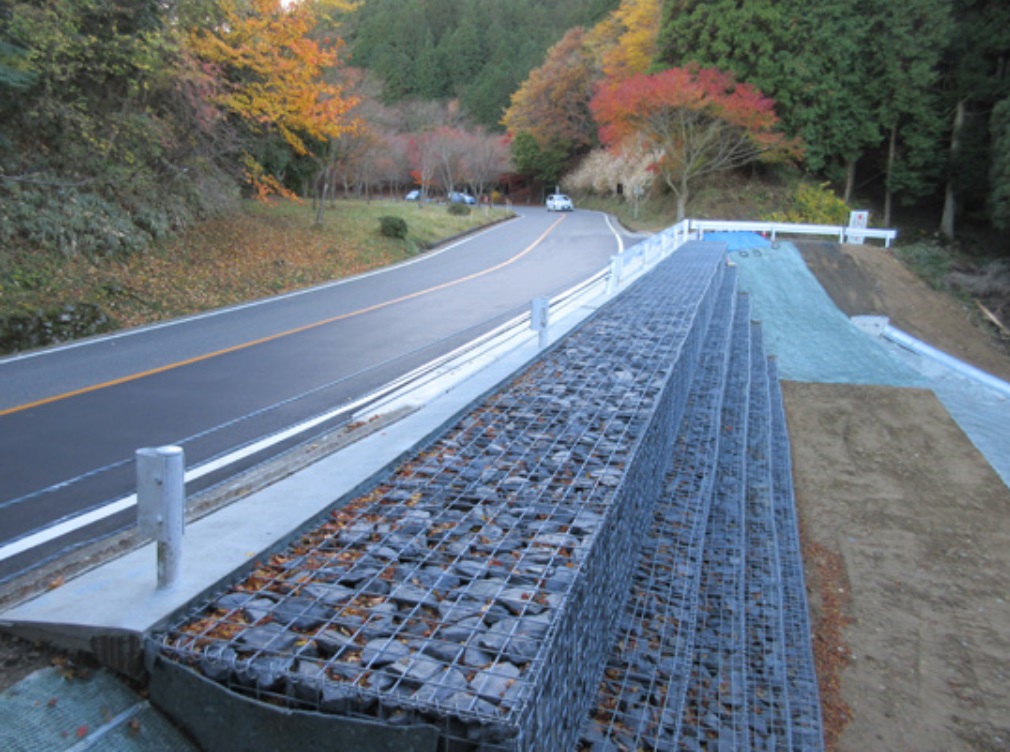

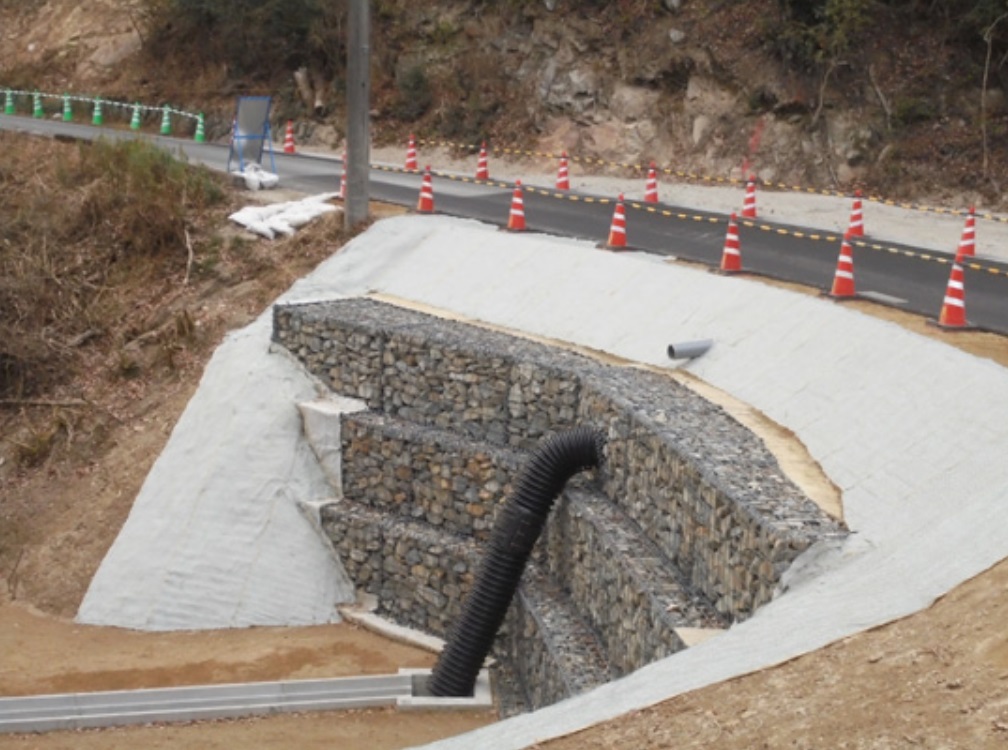

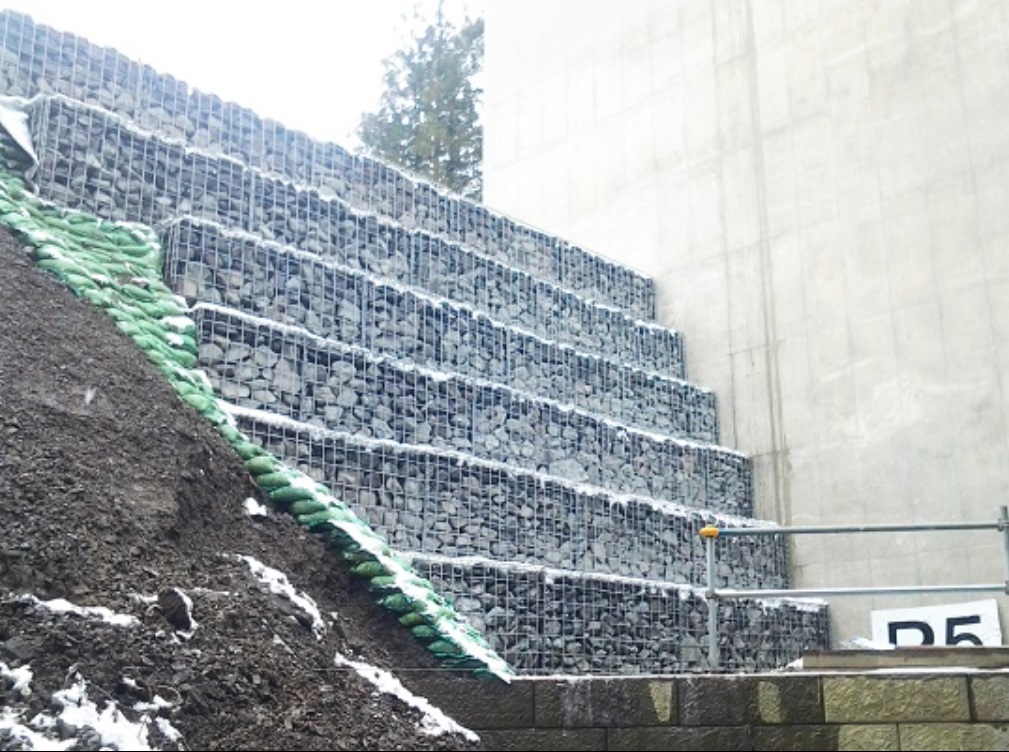

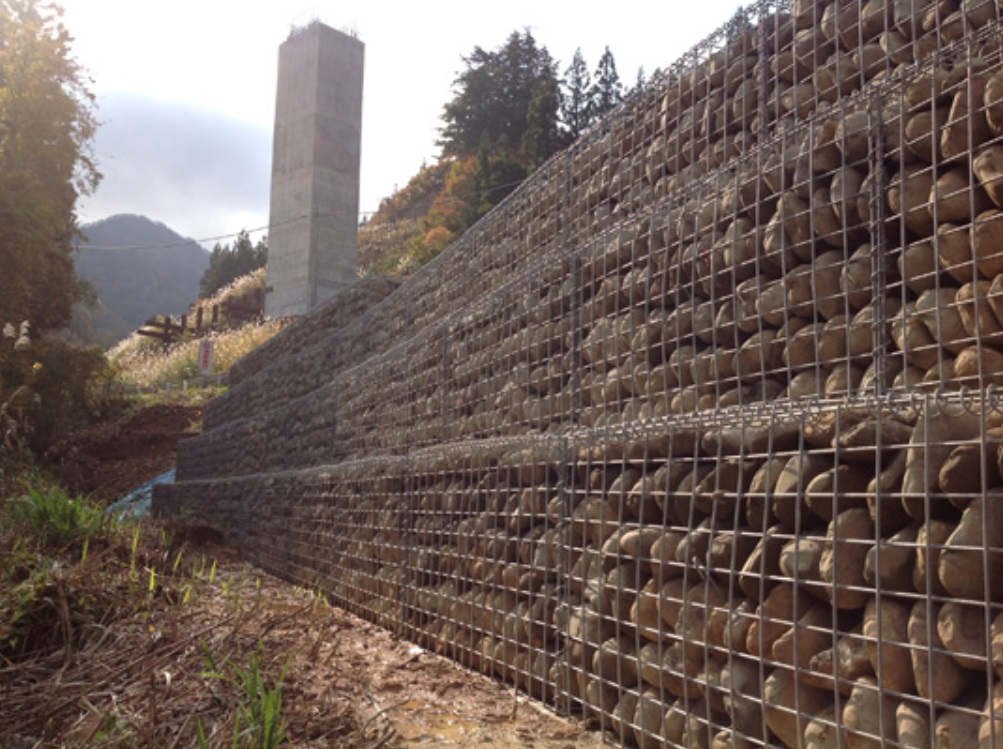

【設置事例】
