MK・大型ボックス 松井金網工業株式会社 Item No. MTI-013
MK・大型ボックス
松井金網工業株式会社
＜特徴＞
軽量シンプルな構造

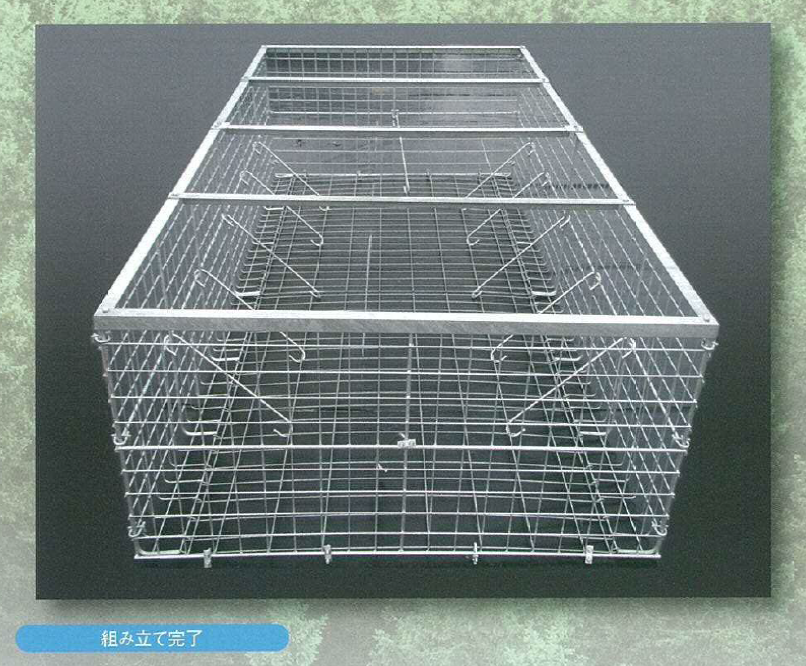

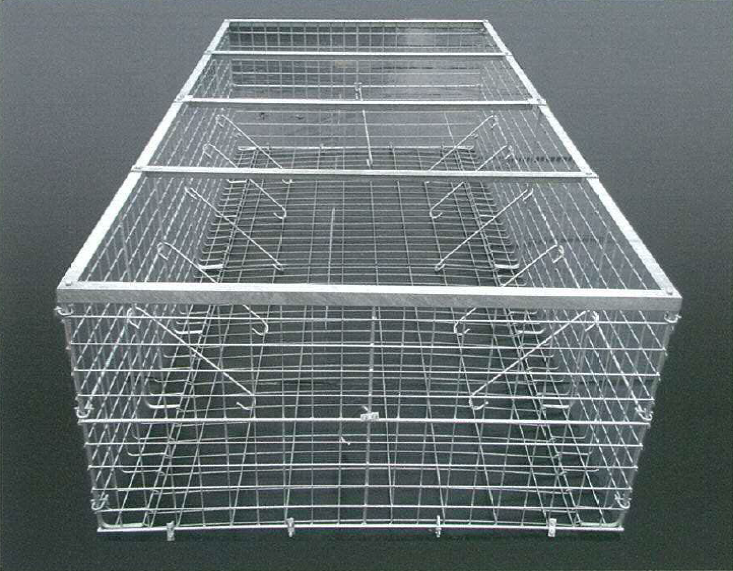

アングル・丸鋼で補強した溶接金網を工場で
3面体に予め組立てられています。
簡単な現場施工

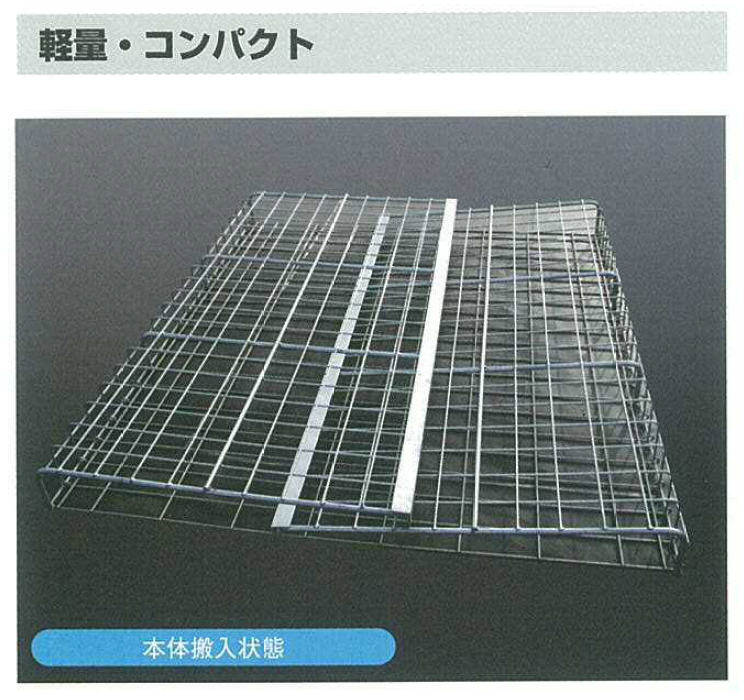

前面枠、背面枠、底面枠が、
一体型で軽量なので運搬にも便利で組立も簡単です。
優れた耐久性
溶融亜鉛めっきを採用し、高耐久性を実現しています。
工期の短縮
省力化を基本とし、部材は全て規格化され、

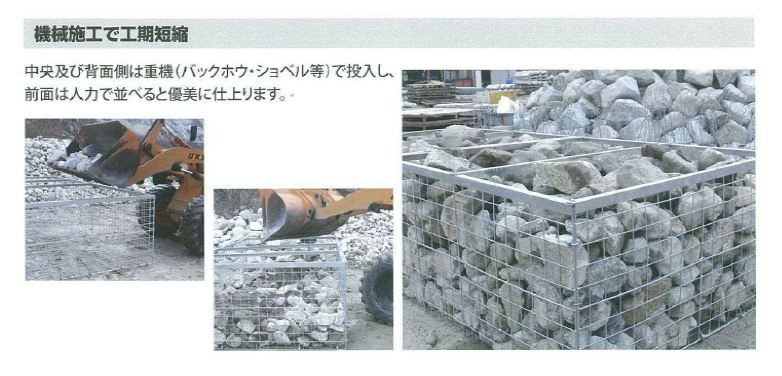

石詰の大部分は機械施工が可能で大幅な工期短縮となります。

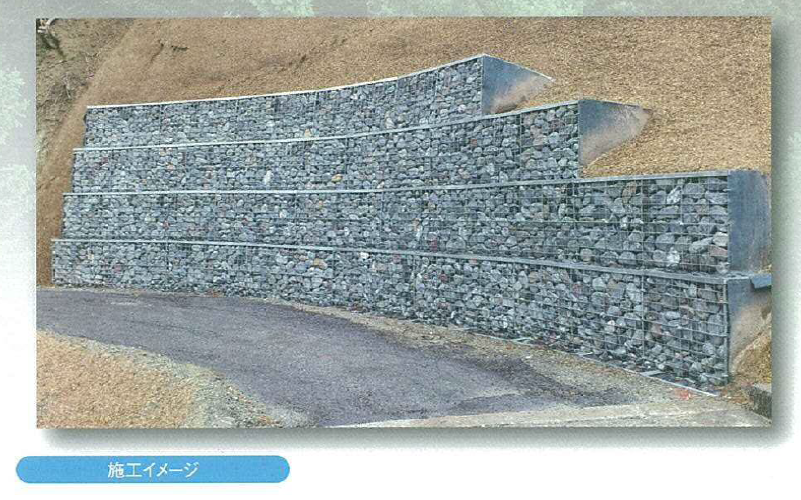

＜用途＞
・谷留工
・土留擁壁工
・山腹土留工
・護岸工
・その他
- 販売単位：
- Price :
- Please contact us
■製品規格 （単位：mm）
| 型式 | 高さ | 奥行 | 長さ |
|---|---|---|---|
| M-1500 | 1000 | 1500 | 2000・1000 |
| M-2000 | 1000 | 2000 | 2000・1000 |
| M-2500 | 1000 | 2500 | 2000・1000 |
※上記以外の寸法についても製作可能です。
※上ふた枠は別途製作となります。

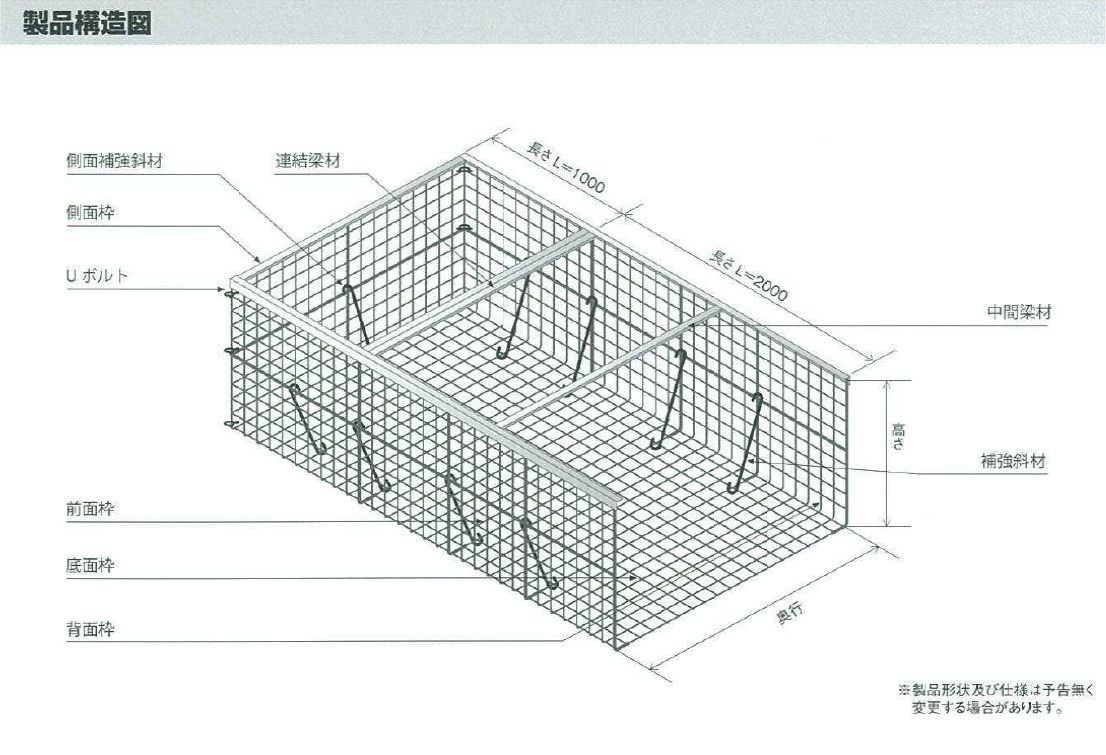

■部品規格
| 部材名称 | サイズ（mm） | 使用材料 |
|---|---|---|
| 前面枠 | φ6×100 | 溶融亜鉛めっき処理溶接金網※ |
| 背面枠 | φ6×100 | |
| 底面枠 | φ5×100/200 | 亜鉛アルミ合金めっき処理溶接金網 |
| 側面枠 | φ6×100 | 溶融亜鉛めっき処理溶接金網※ |
| 上ふた枠 | φ6×100 | 亜鉛アルミ合金めっき処理溶接金網 |
| 梁材・枠部鋼材 | t6,t5 | 溶融亜鉛めっき処理金網※ |
| 補強斜材・丸鋼 | φ13・φ15 | |
| Uボルト | M12-90×107 | |
| M12-.35×65 | ||
| ボルトナット | M12 |
