丸パイプフェンスMP耐雪型 ニッケンフェンス&メタル Item No. NKM-12
積雪地用フェンスシリーズ
丸パイプフェンスMP耐雪型
株式会社ニッケンフェンス＆メタル
特徴
丸パイプの笠木を採用して雪荷量に対応
表裏感のないシンプルなデザイン
主柱と胴縁は、丸パイプを採用
金網のはずれ防止機能等、安全設計
安全性が高く、スポーツ公園等に最適
標準品
柱ピッチ：1000、1500、2000
高さ：100、120、150、180、210
色：ブライトグリーン、ダークブラウン（受注生産品）
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・柱ピッチ
・高さ
・色
・施工長
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
※折れ曲がりや、2連以上ある場合などは詳細をお教えください
※門扉が必要な場合、タイプと高さをお選びください
片開き ／ 両開き
高さ：100、120、150、180、210
- 販売単位：
- Price :
- Please contact us

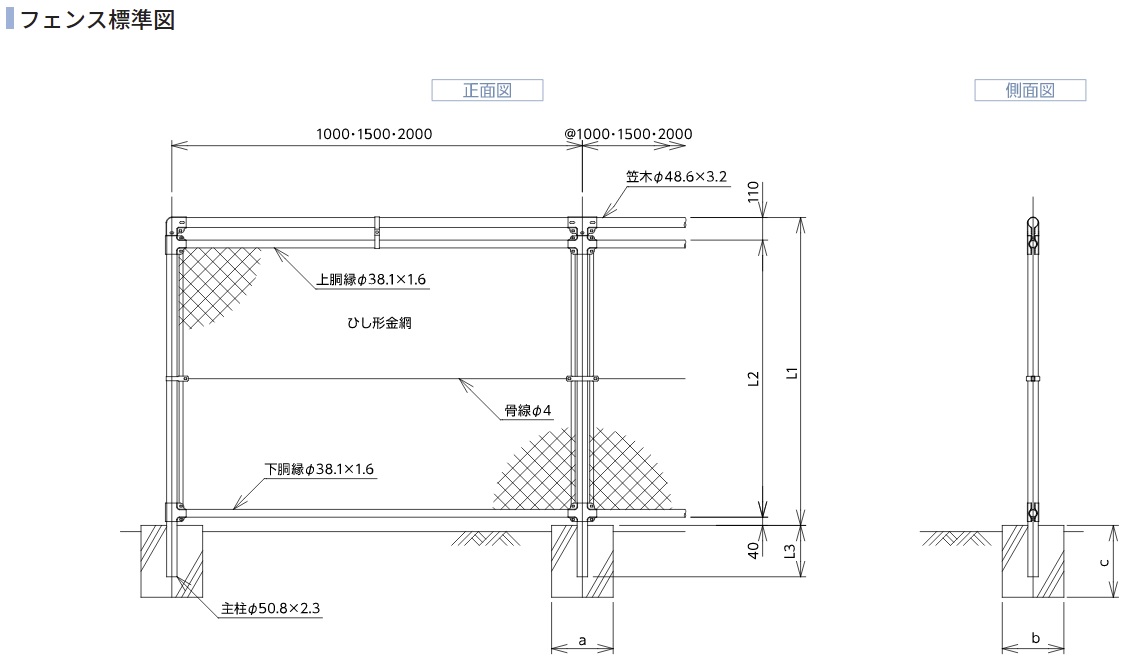

フェンス サイズ表
| 高さ 呼称 | フェンス高さ (L1) | パネル高さ (L2) | 埋込み (L3) | 柱全長 (Ｌ4） | 取付金具 |
|---|---|---|---|---|---|
| S-MP-100 | 1,000 | 850 | 250 | 1,250 | 1 |
| S-MP-120 | 1,200 | 1,050 | 250 | 1,400 | 1 |
| S-MP-150 | 1,500 | 1,350 | 250 | 1,750 | 1 |
| S-MP-180 | 1,800 | 1,650 | 300 | 2,100 | 2 |
| S-MP-210 | 2,100 | 1,950 | 300 | 2,400 | 2 |
| 高さ呼称 | 参考基礎寸法 a×b×c | ||
|---|---|---|---|
| 柱ピッチ-1000 | 柱ピッチ-1500 | 柱ピッチ-2000 | |
| S-MP-100 | □300×300×300 | □350×350×300 | □400×400×300 |
| S-MP-120 | □300×300×300 | □350×350×300 | □400×400×300 |
| S-MP-150 | □300×300×350 | □350×350×300 | □400×400×300 |
| S-MP-180 | □300×300×400 | □350×350×350 | □400×400×350 |
| S-MP-210 | □300×300×500 | □350×350×400 | □400×400×350 |

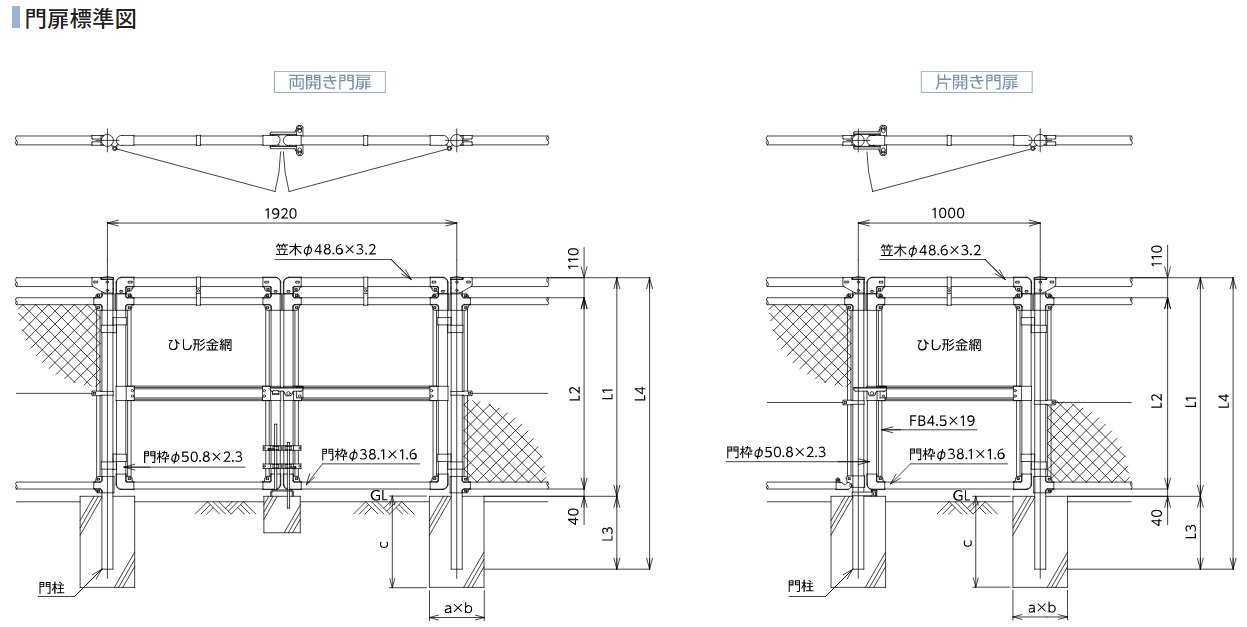

門扉 サイズ表
| 高さ 呼称 | 門扉高さ (L1) | パネル高さ (L2) | 埋込み (L3) | 柱全長 (Ｌ4） | 門柱サイズ | 参考基礎寸法 a×b×c |
|---|---|---|---|---|---|---|
| H-100 | 1,000 | 850 | 350 | 1,350 | φ60.5×2.3 | □400×400×400 |
| H-120 | 1,200 | 1,050 | 400 | 1,600 | φ60.5×3.2 | □400×400×500 |
| H-150 | 1,500 | 1,350 | 500 | 2,000 | φ60.5×3.2 | □400×400×600 |
| H-180 | 1,800 | 1,650 | 500 | 2,300 | φ60.5×3.2 | □400×400×600 |
| H-210 | 2,100 | 1,950 | 500 | 2,600 | φ60.5×3.2 | □400×400×600 |
製品仕様 材質・表面処理
| 部材 | 材質 | 表面処理 |
| 主柱 笠木 | JIS G 3444「一般構造用炭素鋼鋼管」 STK400 | 溶融亜鉛めっき |
| 胴縁 | JIS G 3101「一般構造用圧延鋼材」 SS400 |
製品カラーバリエーション
※受注生産品です
導入実績

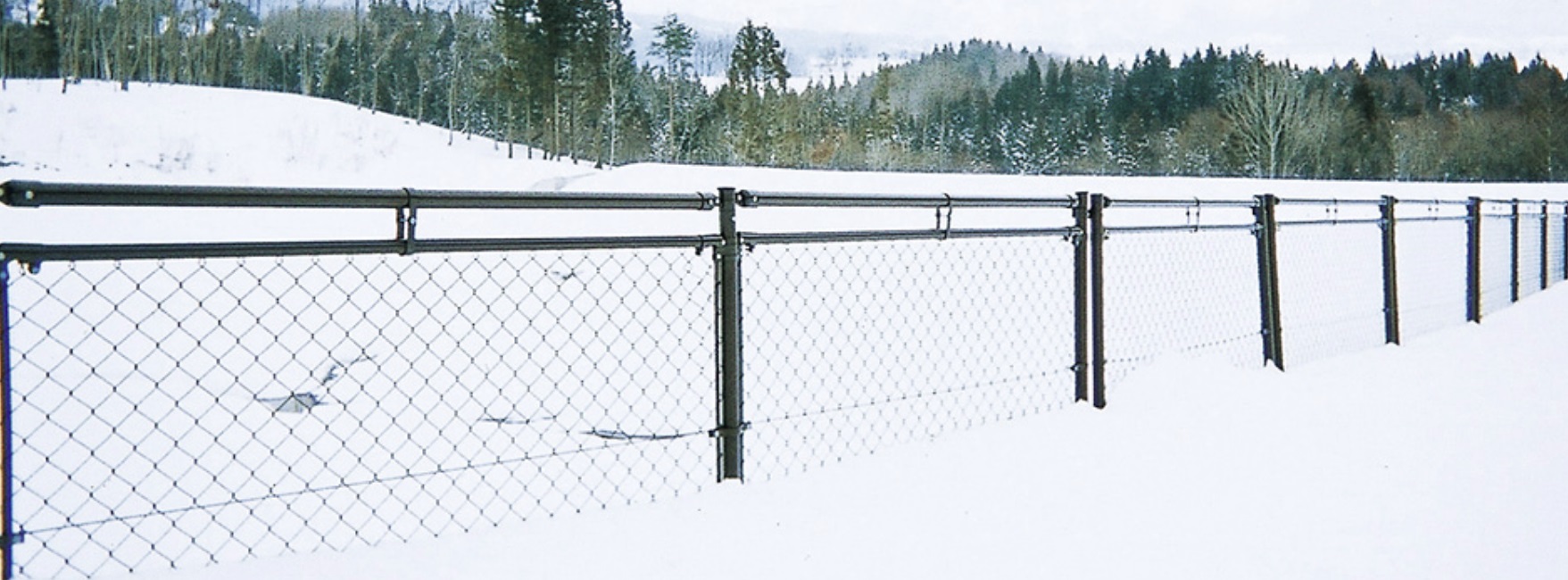

●型式：高さ1500 ●設置場所：積雪地 敷地内立入防止柵
