丸パイプフェンス [MPタイプ]
株式会社ニッケンフェンス＆メタル

特徴
主柱・胴縁には強靭な丸パイプを使用
耐食性の高い溶融亜鉛めっき仕上げを標準仕様で用意
忍返し付きタイプもご用意

用途
工場・倉庫、道路、河川、空港、港湾施設などの外構に最適

標準品
高さ：80、90、100、120、150、180、200
色：シルバー（溶融亜鉛めっき）

〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・高さ
・施工長
・門扉の有無
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
※折れ曲がりや、2連以上ある場合などは詳細をお教えください

販売単位：
Price :: Please contact us

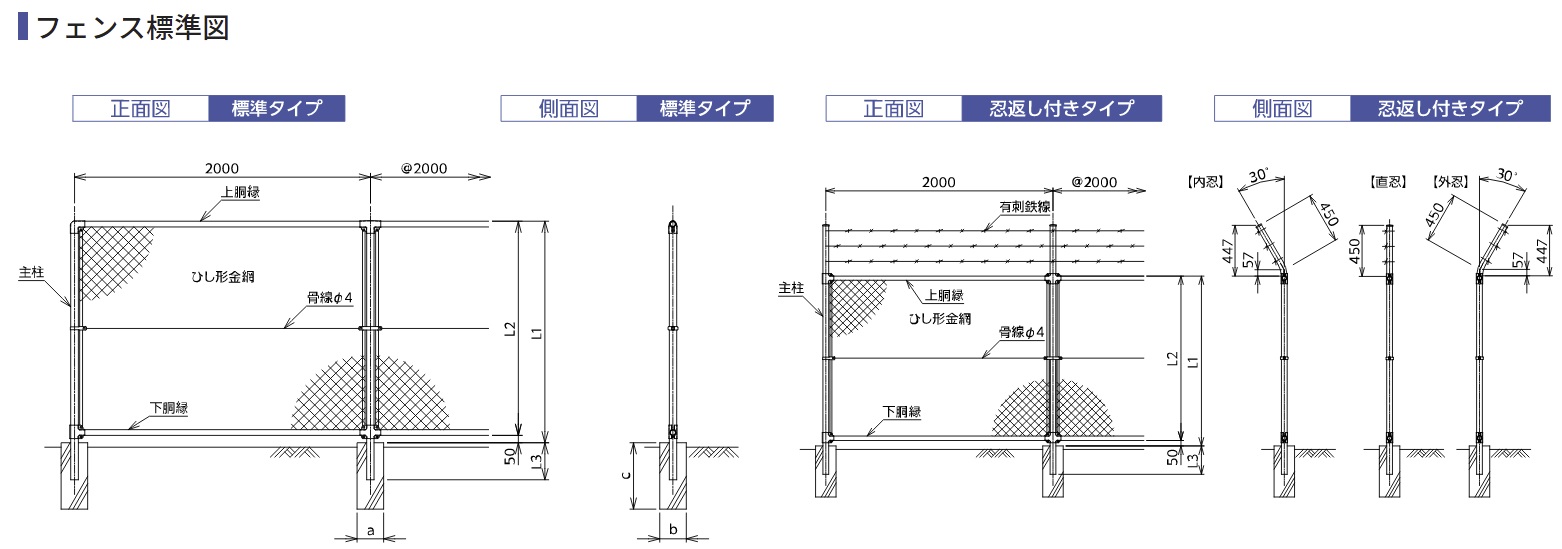

フェンス本体　サイズ表

高さ呼称	フェンス高さ (L1)	綱高さ (L2)	埋込み (L3)	柱全長 (Ｌ4）	柱サイズ	中骨線本数	参考重量 (kg/m)	参考基礎寸法 a×b×c
Ｈ-80	800	750	200	1,000	φ50.8×1.6	1	6.89	□180×180×450
H-90	900	850	200	1,100		1	7.31	□180×180×450
H-100	1,000	950	200	1,200		1	7.69	□180×180×450
H-120	1,200	1,150	250	1,450		1	8.54	□180×180×450
H-150	1,500	1,450	250	1,750	φ50.8×2.3	1	10.52	□180×180×450
H-180	1,800	1,750	300	2,100		2	12.2	□180×180×450
H-200	2,000	1,950	300	2,300		2	13.12	□250×250×450
H-250	2,500	2,450	350	2,850	φ60.5×2.3	2	16.41	□300×300×500
H-300	3,000	2,950	350	3,350	φ60.5×3.2	3	21.07	□300×300×600

※参考基礎寸法は、金網φ3.2×50の忍返しなしの場合とします。

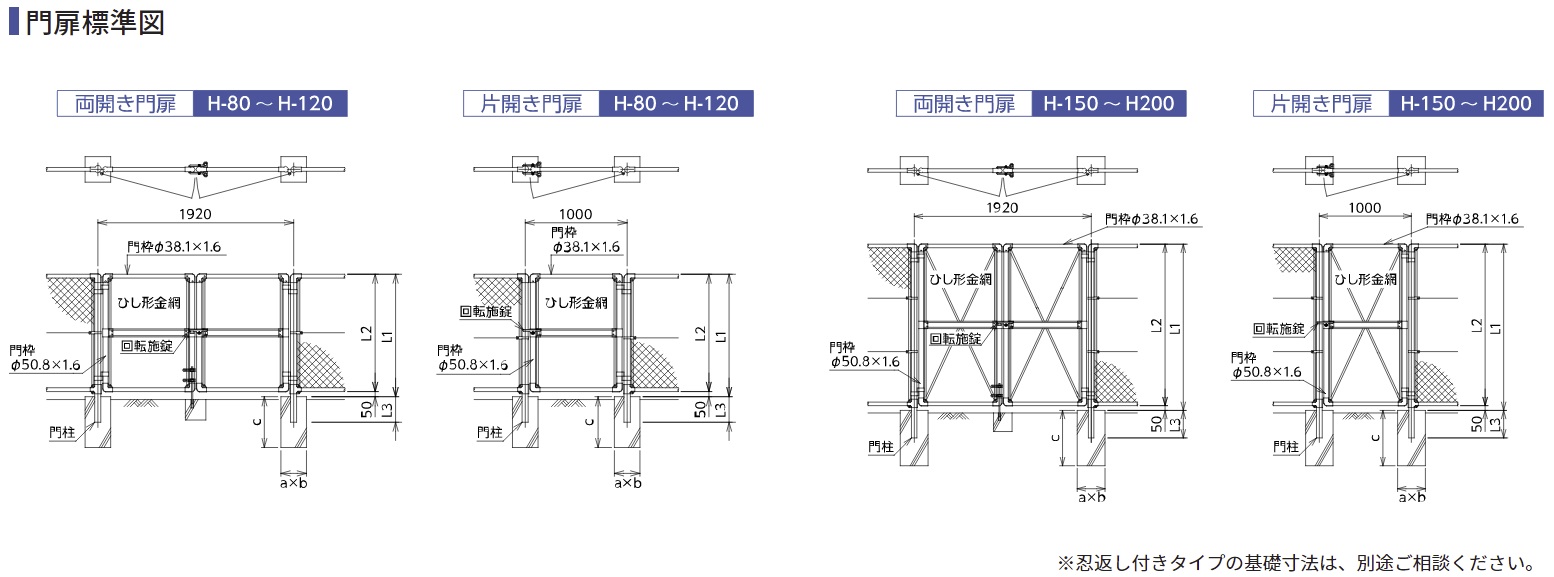

門扉　サイズ表

高さ呼称	門扉高さ (L1)	綱高さ (L2)	埋込み (L3)	門柱サイズ	参考基礎寸法 a×b×c
Ｈ-80	800	750	200	φ60.5×2.3	□250×250×500
H-90	900	850	200		□250×250×500
H-100	1,000	950	200		□250×250×500
H-120	1,200	1,150	250		□250×250×500
H-150	1,500	1,450	250	φ60.5×3.2	□300×300×600
H-180	1,800	1,750	300		□300×300×600
H-200	2,000	1,950	300		□300×300×600

※参考基礎寸法は、金網φ3.2×50の忍返しなしの場合とします
※H-80,H-90,H-100,H-120はブレースなし
※H-150,H180,H-200はブレースあり

製品仕様
【材質・表面処理】

部材	材質	表面処理
主柱	JIS G 3444　「一般構造用炭素鋼鋼管」STK400	溶融亜鉛めっき
胴縁	JIS G 3101 「一般構造用圧延鋼材」 SS400	溶融亜鉛めっき
金網	※材質・表面処理については菱形金網についてをご参照ください。

製品カラーバリエーション
【在庫色】高さ：H-80、90、100、120、150、180、200
※塗装については、受注生産品となります。
※他色については、カラーバリエーションをご参照ください。

導入実績

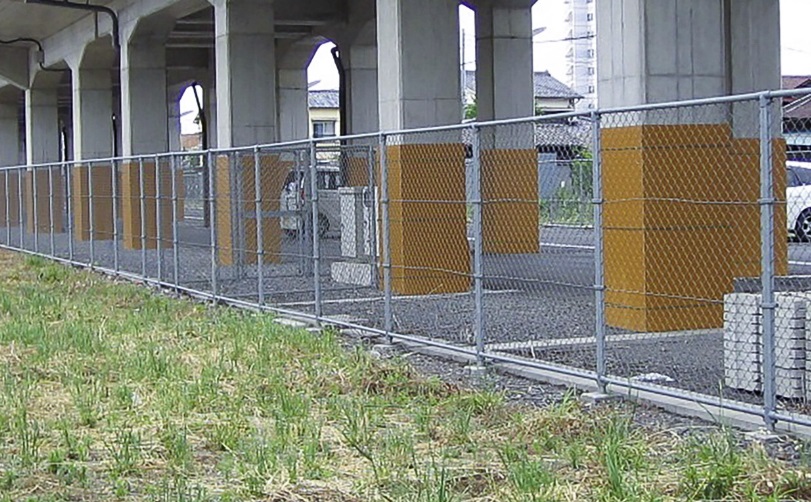

●型式：高さ2000　●設置場所：高架道路敷地立入防止柵

No. 1834
