スーパーシングルプレスト管 ダイプラ Item No. DPR-03
ダイプラ株式会社
スーパーシングルプレスト管
＜特徴＞
◆内面波付で曲げ配管が容易
山谷構造により地盤に沿った配置が可能です
◆連続押出し一体成形
独自の製法により、管は連続で押出し一体成形されます
このため、管の強度にムラがなく、均一な品質を生み出します
◆ポリエチレン製
優れた耐触性・耐摩耗性を有します
有害物質を含まないので、環境にやさしく安心して使用できます
◆豊富なサイズ
呼び径φ300～1000㎜をラインナップ

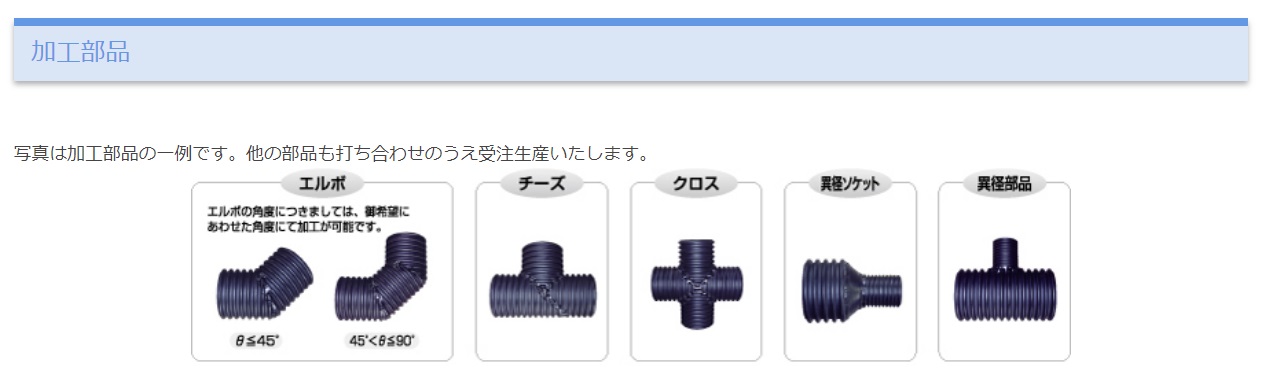

部品類もパイプと同じ高密度ポリエチレンを材料としていること
から、一貫した設計が可能です
＜用途＞
■一般土木用集排水
■土地造成集排水
■廃棄物処理場集排水
■道路・路肩・側溝下集排水
■トンネル内集排水
■湿潤地改良集排水
■河川切り回し
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・型番（下表の呼称からお選びくださ）
・本数

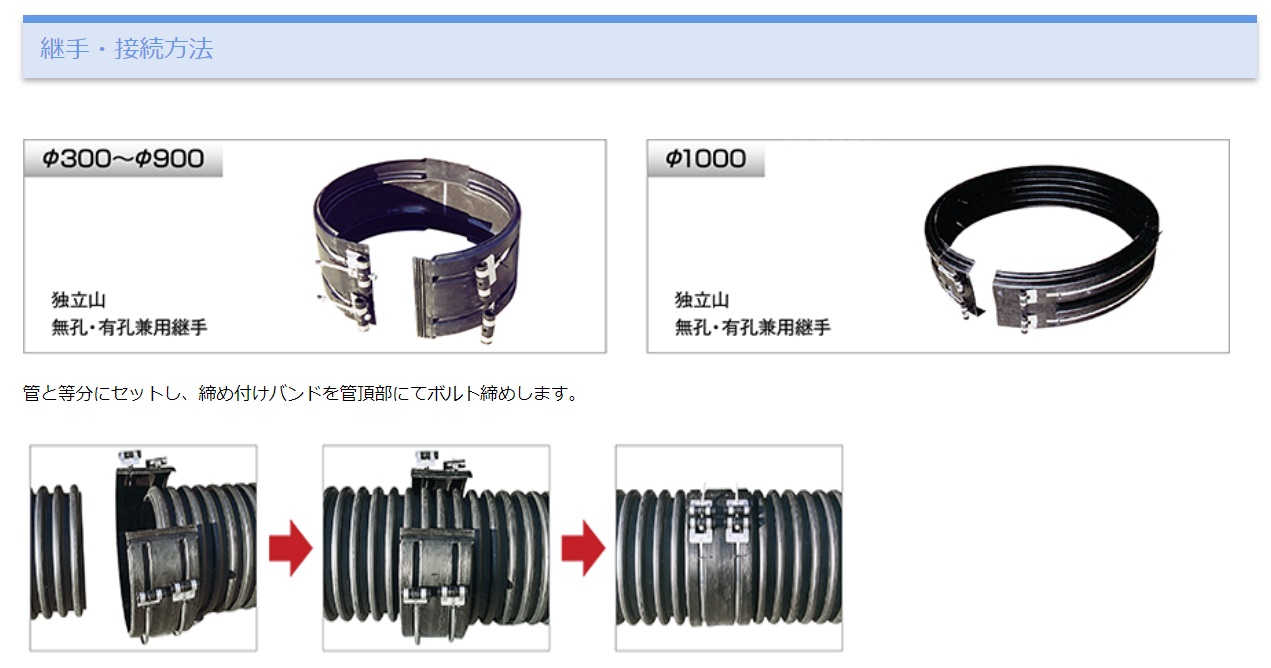

・継手の有無
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
- 販売単位：
- Price :
- Please contact us

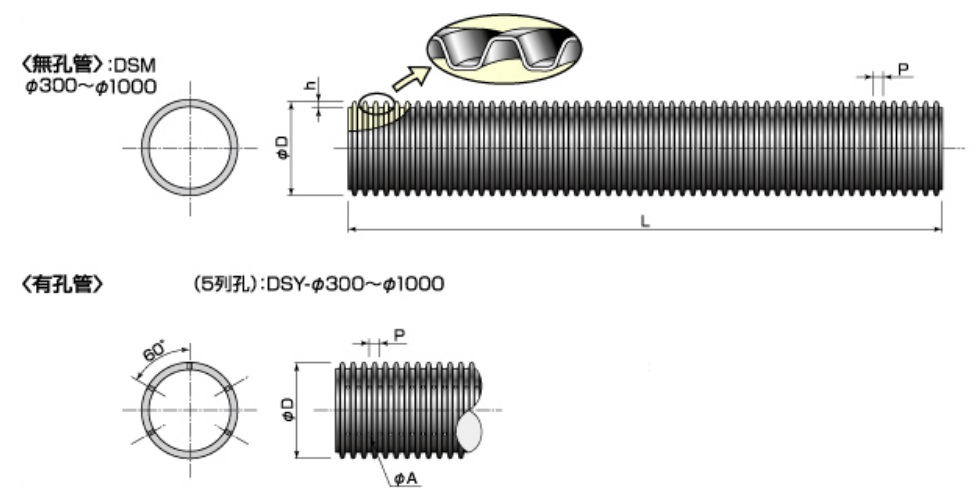

（無孔管）（単位：mm）
| 呼称 | 外径 φD | ピッチ P | 波高さ h | 全長 L | 参考重量 (kg／本） | 使用継手 |
|---|---|---|---|---|---|---|
| ※DSM-300 | 345 | 44.0 | 222.5 | 4,000 | 17.6 | DSMJ-300 |
| DSM-400 | 460 | 49.0 | 30.0 | 4,000 | 26.6 | DSMJ-400 |
| DSM-500 | 576 | 78.0 | 38.0 | 4,000 | 41.5 | DSMJ-500 |
| DSM-600 | 692 | 98.0 | 46.0 | 4,000 | 55.6 | DSMJ-600 |
| DSM-800 | 914 | 131.0 | 57.0 | 4,000 | 109.9 | DSMJ-800 |
| DSM-1000 | 1,177 | 163.0 | 78.5 | 4,000 | 174.0 | DSMJ-1000 |
（有孔管）（単位：mm）
| 呼称 | ピッチ P | 孔径 φA | 使用継手 | その他規格は無孔と同様 |
|---|---|---|---|---|
| ※DSY-300 | 44.0 | 13 | DSYJ-350 | |
| DSY-400 | 49.0 | 13 | DSYJ-400 | |
| DSY-500 | 78.0 | 15 | DSYJ-500 | |
| DSY-600 | 98.0 | 15 | DSYJ-600 | |
| DSY-800 | 131.0 | 18 | DSYJ-800 | |
| DSY-1000 | 163.0 | 20 | DSYJ-1000 |
注１. 寸法規格は、外径±2％、長さ－0、＋4％とし、その他は参考規格とします。
注２. 管は谷部で切断されるため、長さLがサイズにより異なります。設計に際してはご注意ください。
注３. 管は外圧管として偏平強度を規格としていることから、断面肉厚に関しては規格を設けておりません。
注４. 規格については、改良のため予告なく変更することがあります。
No. 1823
