ねじ込み式シングルプレスト管 ダイプラ Item No. DPR-01
ダイプラ株式会社
ねじ込み式シングルプレスト管
＜特徴＞
◆優れた施工性

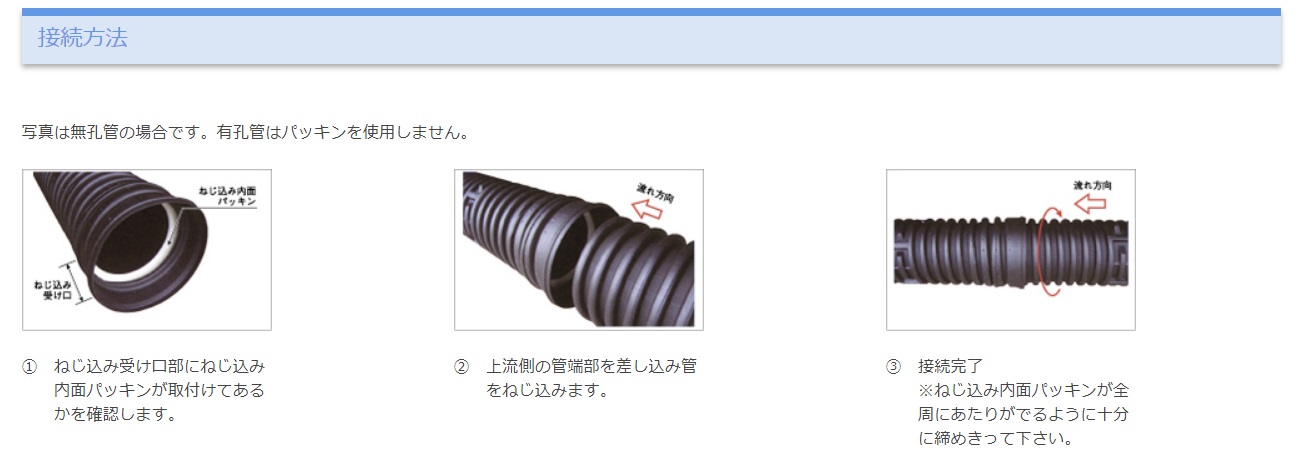

接合が"ねじ込み""突き合せ"作業で、簡単かつ早急に施工
◆内面波付で曲げ配管が容易
山谷構造により地盤に沿った配置が可能です
◆連続押出し一体成形
独自の製法により、管は連続で押出し一体成形されます
このため、管の強度にムラがなく、均一な品質を生み出します
◆ポリエチレン製
優れた耐触性・耐摩耗性を有します
有害物質を含まないので、環境にやさしく安心して使用できます

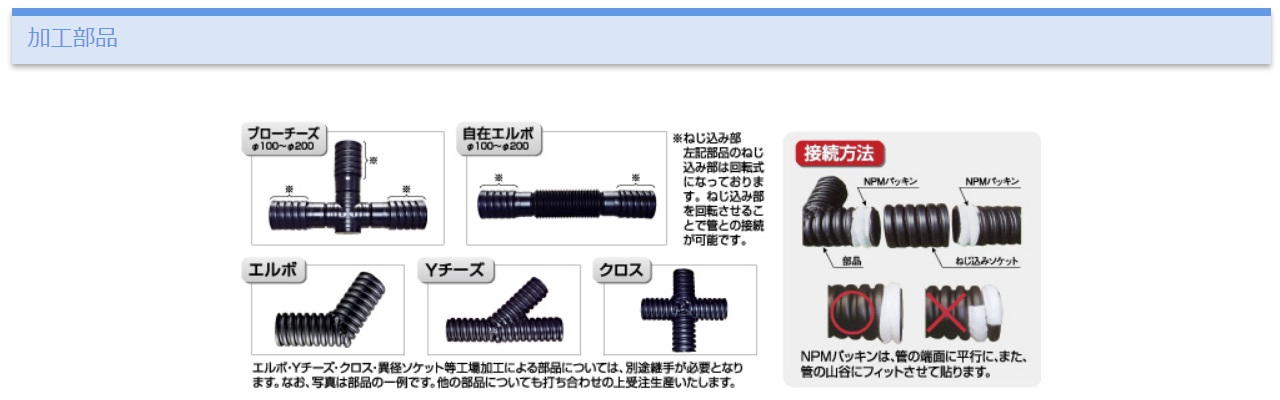

◆豊富な部材類
部品類もパイプと同じ高密度ポリエチレンを材料としていること
から、一貫した設計が可能です
＜用途＞
■一般土木用集排水
■土地造成集排水
■廃棄物処理場集排水
■道路・路肩・側溝下集排水
■トンネル内集排水
■湿潤地改良集排水
■河川切り回し
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・型番（下表の呼称からお選びくださ）
・本数
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
- 販売単位：
- Price :
- Please contact us

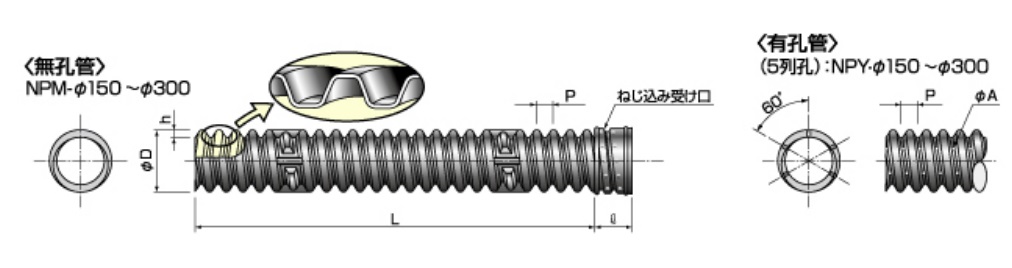

無孔管 （単位：mm）
| 呼称 | 外径 φD | ピッチ P | 波高さ h | 有効長 L | ねじ込み受け口長さ l | 参考重量(kg／本) |
|---|---|---|---|---|---|---|
| NPM-150 | 188 | 47.4 | 19.0 | 4,000 | 130 | 5.52 |
| NPM-200 | 252 | 54.7 | 26.0 | 4,000 | 150 | 9.66 |
| ※ NPM-300 | 357 | 51.7 | 28.5 | 4,000 | 130 | 17.60 |
有孔管 （単位：mm）
| 呼称 | 孔ピッチ P | 孔径 φＡ | 他の規格は無孔管と同様 |
|---|---|---|---|
| NPY-150 | 47.4 | 9 | |
| NPY-200 | 54.7 | 10 | |
| ※NPY-300 | 51.7 | 13 |
注１. 寸法規格は、外径±2％、有効長－0、＋4％とし、その他は参考規格とします
注２. φ200・φ300の突起の数はサイズにより異なります
注３. 管は外圧管として偏平強度を規格とすることから、断面肉厚に関しては規格を設けておりません
注４. 規格については、改良のため予告なく変更することがあります
