XSOL 単相パワコン XL-PN40K2 / XL-PN55K2 4.0kW / 5.5kW Item No. XSO-003

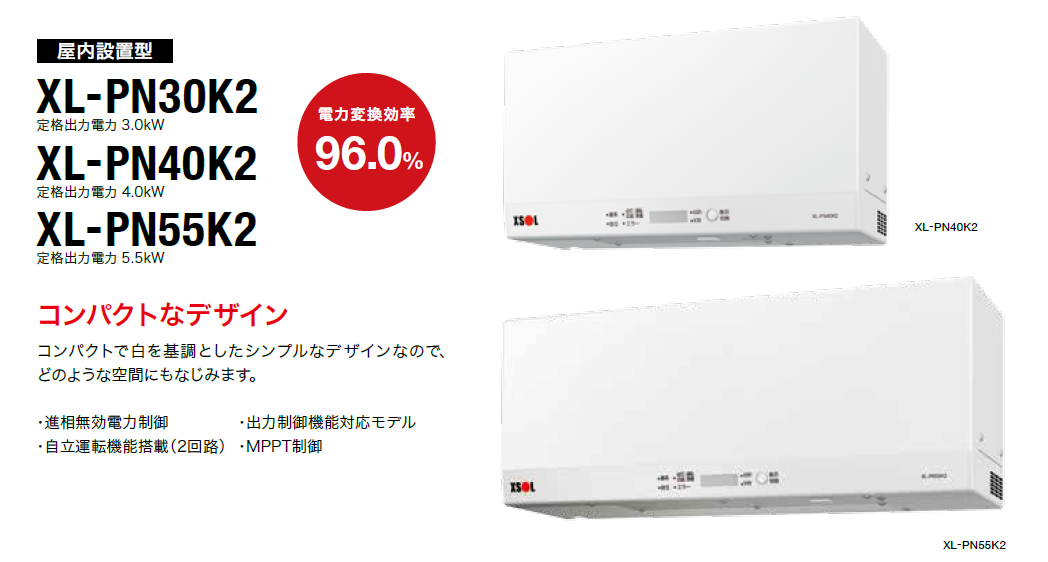

XSOL パワーコンディショナー
XL-PN40K2 XL-PN55K2
＜特徴＞
◆建物の外壁など、屋外でも設置可能
◆高い電力変換効率（96.0％）
◆日射量の少ない朝夕や曇りの日でも、
常に高い発電量を実現（MPPT効率99.8％）
◆進相無効電力制御で売電機会のロスを防ぐ
◆安心の10年保障
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・型番
・台数
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
- 販売単位：
- Price :
- Please contact us
製品仕様（パワーコンディショナー）
| 品番※1 | XL-PN40K2 | XL-PN55K2 | |
| 設置場所（温度）※2 | 屋内（－10～40℃） | ||
| 入力回路数 | 1回路 | ||
| 定格入力電圧 | DC310V | ||
| 入力電圧範囲※3 | DC50 〜 450V | ||
| 電力変換効率※4 | 96% | ||
| 定格出力電圧、周波数（連系運転時）※5 | AC202V、50/60Hz | ||
| 定格出力電圧、周波数（自立運転時） | AC101V、50/60Hz | ||
| 定格出力（連系運転時） | 4.0kW | 5.5kW | |
| 定格出力（自立運転時） | 2.0kVA | 2.7kVA | |
| 出力基本波力率 | 0.95以上 | ||
| 高調波電流歪み率 | 総合5％以下、各次3％以下 | ||
| 運転時騒音※6 | 30dB | ||
| 待機時消費電力 | 夜間0.1W以下 | ||
| 主回路方式 | インバータ方式 | 電圧型電流制御方式 | |
| スイッチング方式 | 正弦波PWM方式 | ||
| 絶縁方式 | トランスレス方式 | ||
| 電気方式（連系運転時） | 単相2線式 AC202V（単相3線式配電線に接続） | ||
| 電気方式（自立運転時） | 単相2線式 | ||
| 保護機能 | 連系保護 | OVR、UVR、OFR、UFR | |
| 単独運転検出 | 電圧位相跳躍検出方式（受動的方式） ステップ注入付周波数フィードバック方式（能動的方式） | ||
| 出力制御機能※7 | 対応可 | ||

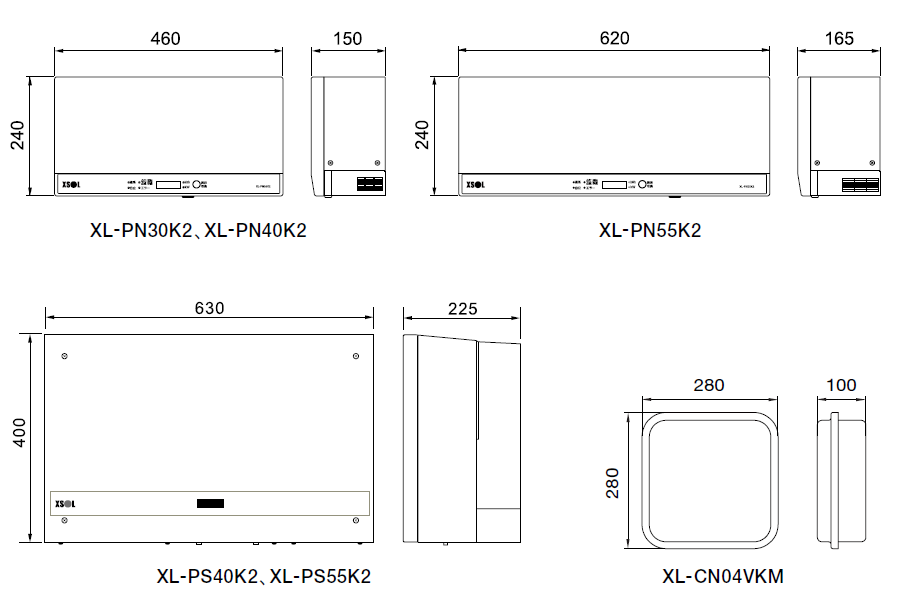

| 外形寸法（W×D×H） | 460×150×240mm | 620×165×240ｍｍ | |
| 質量 | 16.7kg(本体のみ) 17.4kg(本体＋取付板) | 24.6kg(本体のみ) 25.6kg(本体＋取付版) | |
※2 周囲温度が約40℃以上の場合、パワーコンディショナの保護機能により出力を抑制することがあります
※3 入力電圧がDC60V以上になると運転を開始します
※4 JIS C 8961「太陽光発電用パワーコンディショナの効率測定方法」による定格負荷効率です
※5 商用電源電圧が高い場合、パワーコンディショナの保護機能により出力を制御することがあります
※6 JIS C 8980で規定する運転騒音規定値。運転時騒音は、反響の少ない無響室で測定した数値であり、
実際に取り付けた状態で測定すると周囲の音や反響を受け、表示の数値より大 きくなることがあります
※7 別途、外部に出力制御ユニット、インターネット接続回線の設置が必要です。また、電力会社からの出力
制御信号により出力を制御することがあります

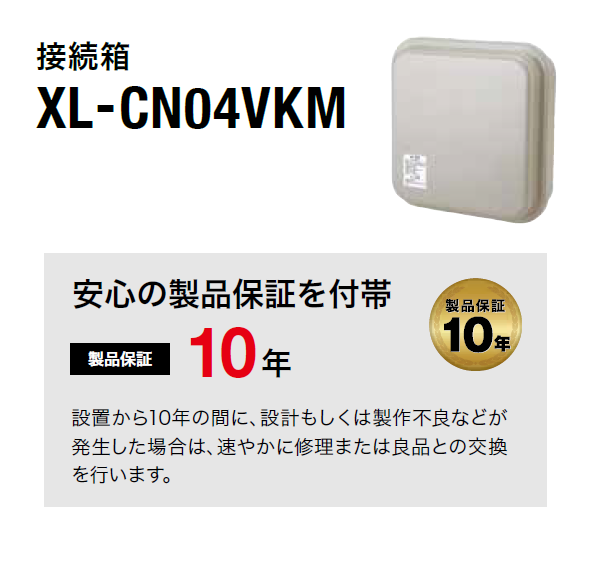

製品仕様（接続箱）
| 品番 | XL-CN04VKM |
| 設置場所 | 屋内／屋外（防水処理により可） |
| 定格電圧 | DC300V |
| 最大入力電圧 | DC450V |
| 入力回路 | 4回路 |
| 定格入力電流 | 10A／1回路 |
| 定格出力電流 | 40A |
| 塩害 | 重塩害地域、塩害地域の屋外は設置不可※ |
| 外形寸法（W×D×H） | 280×100×280mm |
| 質量 | 2.8kg |
※ 塩害地域に設置する場合は、屋内又は屋内相当
（周囲温度が上昇しない、屋根があり四方を壁で囲まれている空間）の場所に設置すること。
