日栄インテック 地上設置（スーパーアルキット+）架台 太陽光発電 Item No. NIE-010

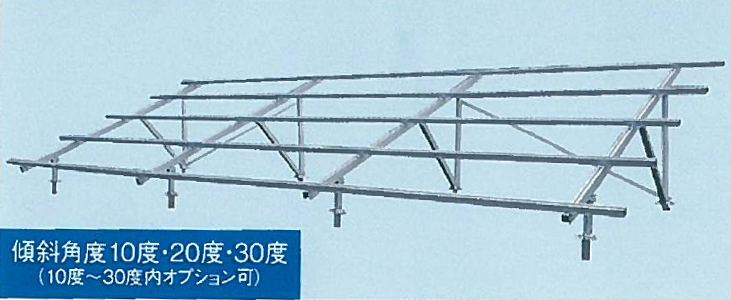

地上設置（スーパーアルキット＋）
＜特徴＞

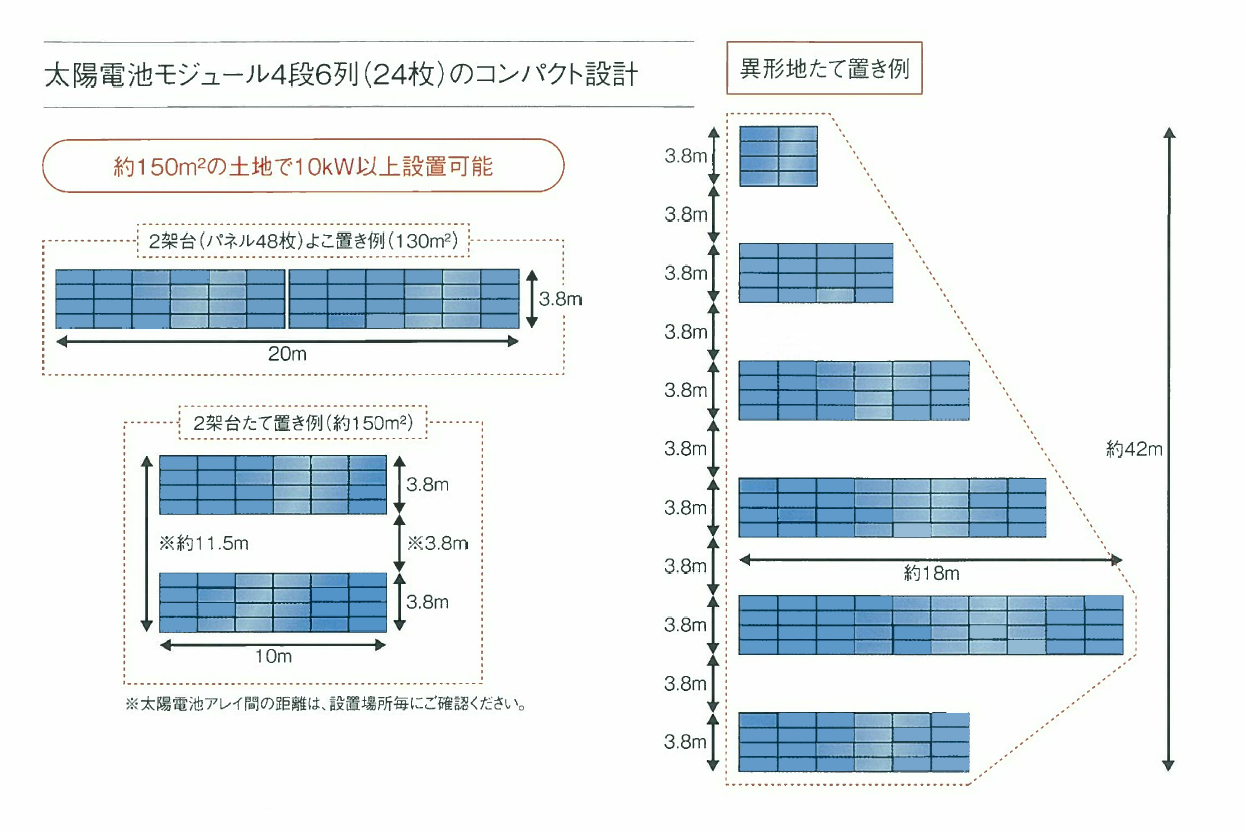

●小規模から大規模用地まで設置可能なキット架台です。
●アルミ形材採用により、高級感・高耐久性と軽量化
を実現しております。
●横材がスライドする為、多くのモジュールに対応可能です。

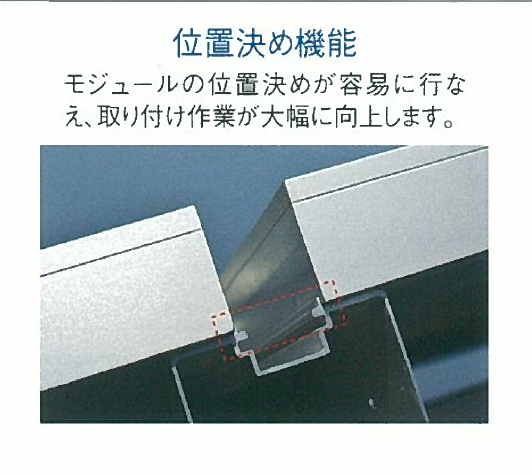

●モジュール位置決め機能と上面からの固定式の採用
により作業効率アップしています。
●ベース固定は８箇所/１架台
（コンクリートベタ基礎・布基礎・鋼管杭に対応可）
＜注意＞
●設置をご計画時には、設計仕様をご確認の上、ご検討ください。
●基礎取り合いについては詳細図にてご検討ください。

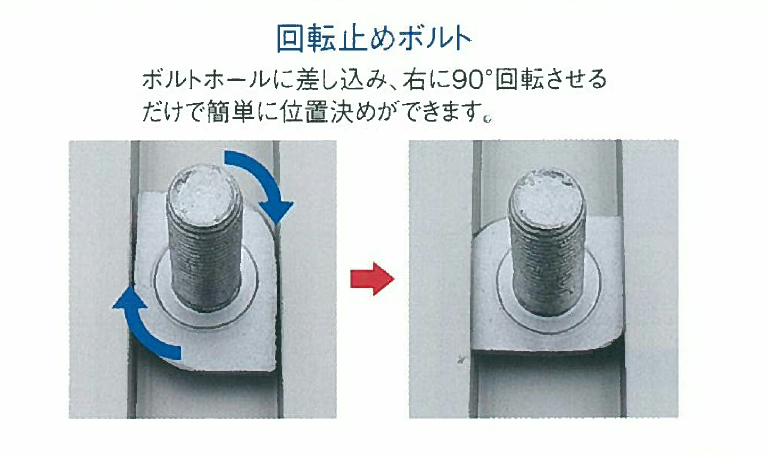

●ボルト・ナット類は締付トルク１５～２０Ｎ・ｍ/にて管理ください。
- 販売単位：
- Price :
- Please contact us
＜設置条件＞
| 太陽電池モジュール | 長辺 | 1715mm以下 |
| 短辺 | 1000mm以下 | |
| 耐風圧 | 設計用水平震度 | Vo=38m/s以下 |
| 地表面粗度区分 | Ⅲ | |
| 用途係数 | Ⅰ＝1.0 | |
| 耐積雪 | 最大積雪深さ | Zs=60cm以下 |
| 雪の平均単位荷重 | P=20N/㎡・cm | |
| 耐地震 | 設計用水平震度 | kp=1.0 |
| 地震地域係数 | Z=1.0 | |
| 用途係数 | I=1.0 | |
| 架台仕様 | 架台・プレート類：アルミニウム合金押出形材 （陽極酸化被膜15uｍ） ボルト・ナット類：ダクロタイズド処理 | |
| 対応基礎 | コンクリート基礎 鋼管杭 | |
| 固定方法 | ブラケットによる８点固定/１架台 | |
No. 1801
