日栄インテック ハゼ式折板屋根設置（フラット設置型）架台 太陽光発電 Item No. NIE-005
ハゼ式折板屋根設置（フラット設置型）
さまざまな設置環境に対応するバリエーションと、
劇的な施工性を実現させたハゼ式折板屋根用マルチ金具です。
- 販売単位：
- Price :
- Please contact us
■設置条件
| 太陽電池モジュール | 面積 Ａ=1.65㎡以下 |
| 重量 Ｗ=20kg以下 | |
| 耐地震 | 設計用水平震度 kp=1.0 |
| 地震地域係数 Ｚ=1.0 | |
| 用途係数 Ｉ=1.0 | |
| 設置角度(屋根勾配含む) | 12°以下 |
| 設置工法 | フラット工法(ハゼ部分直付け) |
| 金具使用数量 | ３個／辺 |
---注意-------------------------------------------------------------------------------
●太陽電池モジュール片側長辺に、３箇所以上の固定をしてください。
●屋根接合部のハゼ締め部以外は使用できません。
●折板屋根のハゼ締め状態により、取り付けできない場合があります。
●太陽電池アレイの設置には、建物の強度を保障致しません。
----------------------------------------------------------------------------------------
■商品別設置条件
| スーパーハゼグリップ | スーパー ハゼグリップC | スーパー ハゼグリップA | スーパー ハゼグリップS | ハゼグリップライト | ||
| 耐風圧 | 設置用基準風速 Vo(m/s) | 38 | 34 | |||
| 設置高さ h(m以下) | 30 | 30 | 45 | 30 | 15 | |
| 地表面粗度区分 | Ⅲ | Ⅲ | Ⅱ | Ⅲ | Ⅲ | |
| 用途係数 | I=1.0 | |||||
| 耐積雪 | 最大積雪深さ Zs(cm以下) | 99 | 99 | 99 | 150 | 45 |
| 雪の平均単位荷重 P(N/㎡・ｃｍ) | 20 | 30 | 20 | |||
| 設置可能環境 | 一般 塩害 重塩害 | ～塩害 | ～塩害 | ～重塩害 | ～塩害 | ～一般 |

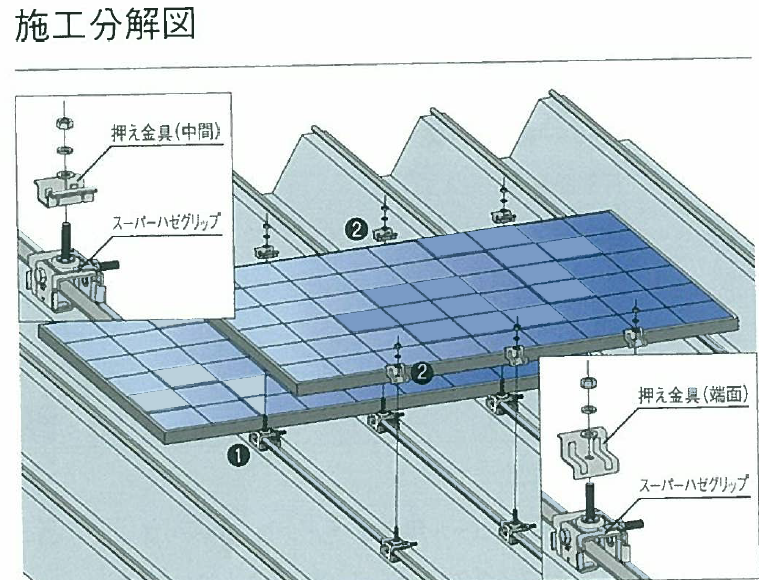

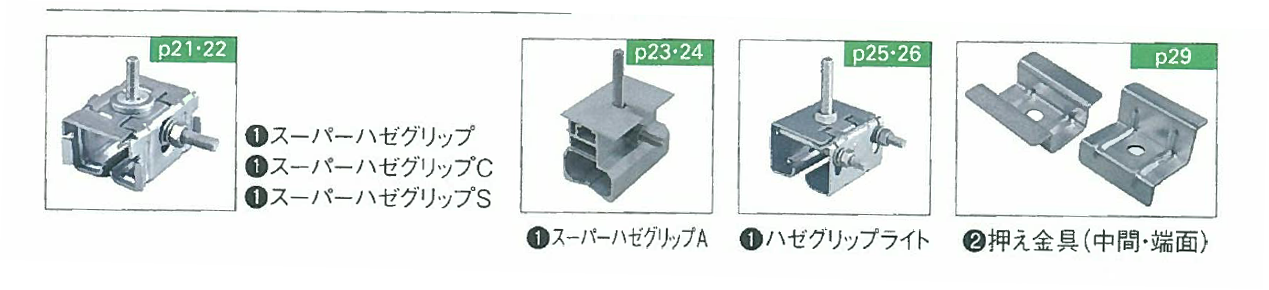

■適合製品
