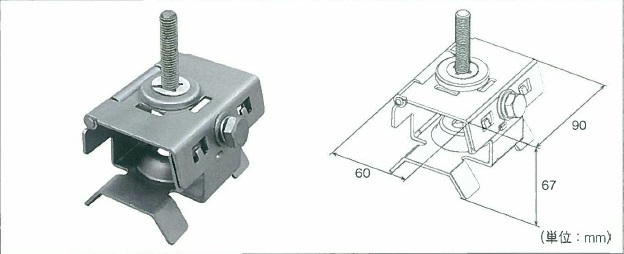

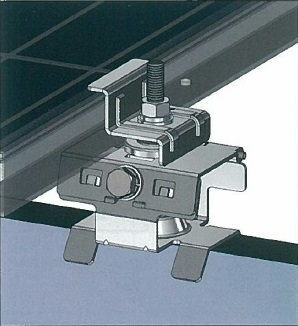

日栄インテック スーパー重ねベース Item No. NIE-004
パネル受け金具
【用途】
太陽電池モジュールを重ね式折板屋根
に取り付ける金具です。

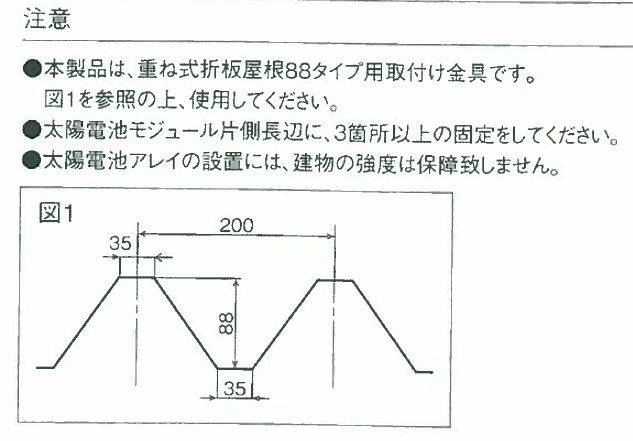

重ね式折板屋根８８タイプ用です。
【仕様】
ダクロタイズド処理

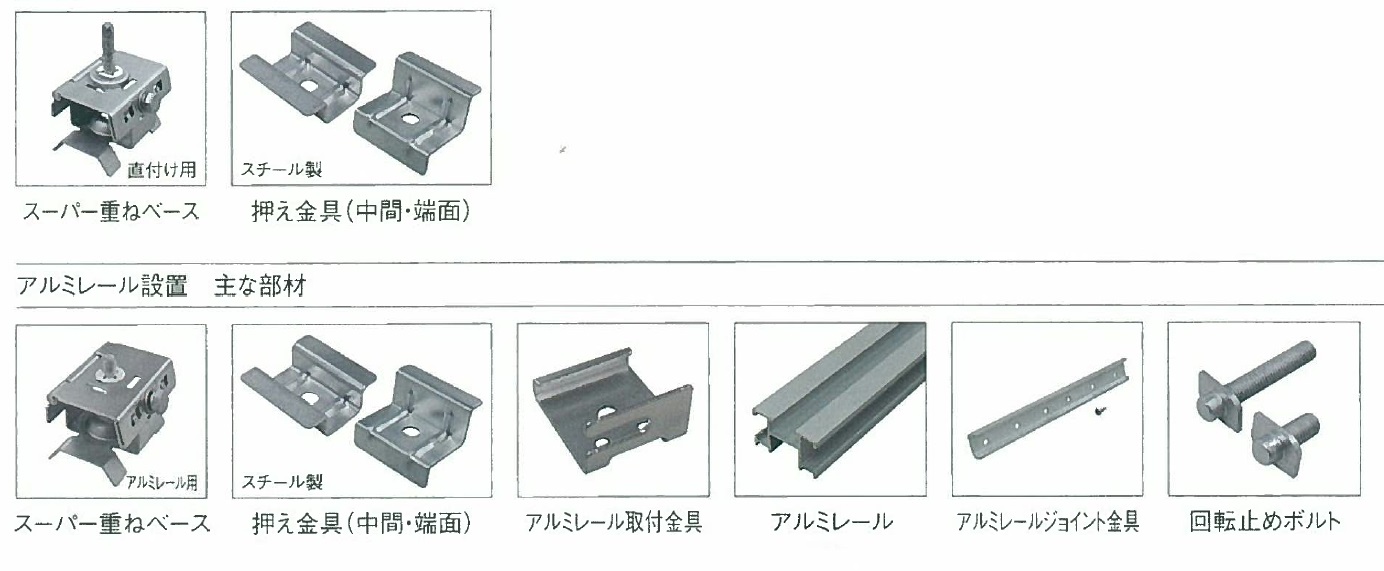

| コード | 品名 | 重量（ｇ ） | 入数 |
|---|---|---|---|
| 011 | 直付け用 | 355 | 30 |
| 001 | アルミレール用 | 350 | 30 |
【設置条件】
| 太陽電池モジュール | 面積 | A=1.65㎡以下 | |
| 重量 | Ｗ=20kg以下 | ||
| 耐風圧 | 設計用基準風速 | Vo＝38m/s | |
| 設置高さ | h＝20m以下 | ||
| 地表面粗度区分 | Ⅲ | ||
| 用途係数 | Ｉ＝1.0 | ||
| 耐積雪 | 最大積雪深さ | Zs=60cm以下 | |
| 雪の平均単位荷重 | P=20N/㎡・cm | ||
| 耐地震 | 設計用水平震度 | kp=1.0 | |
| 地震地域係数 | Z=1.0 | ||
| 用途係数 | I=1.0 | ||
| 設置角度（屋根勾配含む） | 12°以下 | ||
| 工法金具使用数量 | 直付工法（ハゼ部分直付） ３点固定/辺 ※アルミレール工法の場合、レール固定点を900mm以下にしてください。 | ||
- 販売単位：
- 1
- Price :
- Please contact us1120
【大幅なコスト削減・施工時間の短縮】
①部品分解がない１ピース形状と蝶番により
各構成部品を外すことなく施工でき、
工数削減の機能を集約。

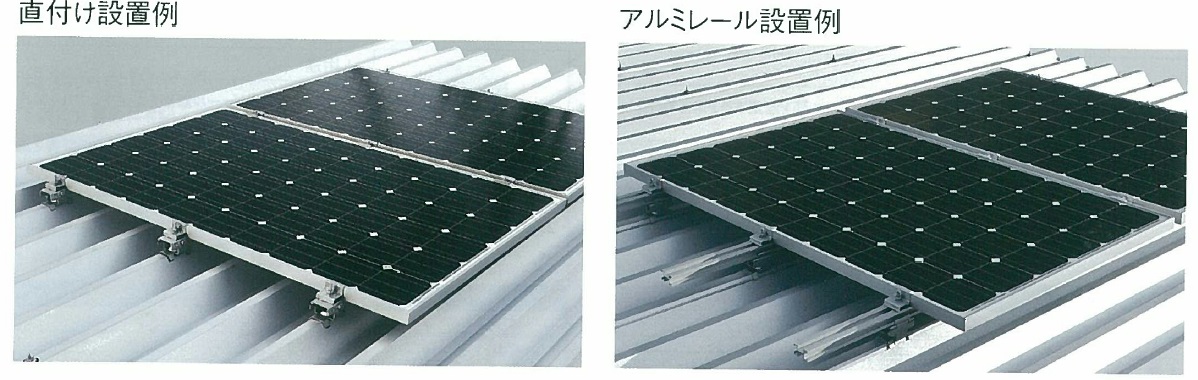

②太陽電池モジュールを
重ね式折板屋根（88タイプ）
へ直付け出来るため、
大幅なコスト削減、施工時間の短縮が実現
パネルレアウト自在性

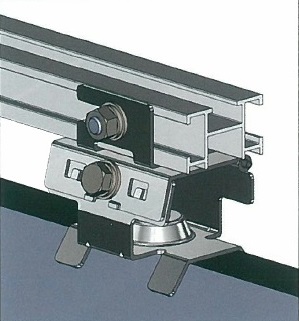

③アルミレールも接続出き、
パネルレイアウトの自在性がＵＰ
【施工手順】

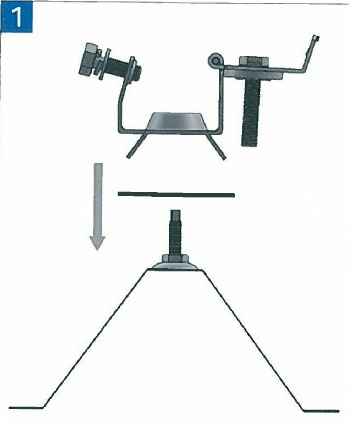

屋根用締結ボルトにスペーサーシートと
フタの開いた状態のスーパー重ねベースを
取り付けます。

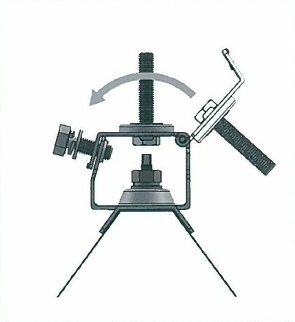

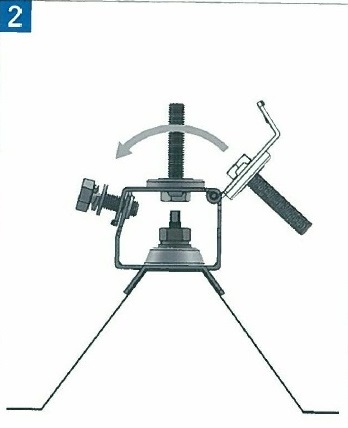

スーパー重ねベースと屋根用締結ボルトを
ナット・ワッシャー・スプリングワッシャーで
屋根に固定後、フタを閉めます。

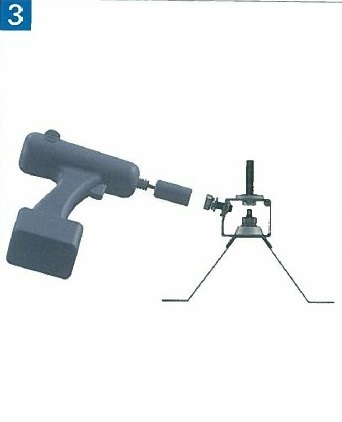

スーパー重ねベースの
フタ部ボルトを締付け固定します。
