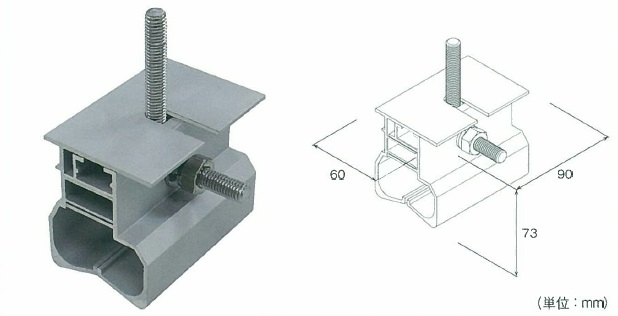

日栄インテック スーパーハゼグリップＡ Item No. NIE-002
スーパーハゼグリップＡ
【用途】
太陽電池モジュールをハゼ式折板屋根
に取り付ける為の金具です。
高層での太陽電池モジュール取り付けに最適です。
【特長】
軽量化と耐食性に優れています。
【仕様】
材質：アルミ（陽極酸化被膜20μm)
ボルトナット（SUS304）

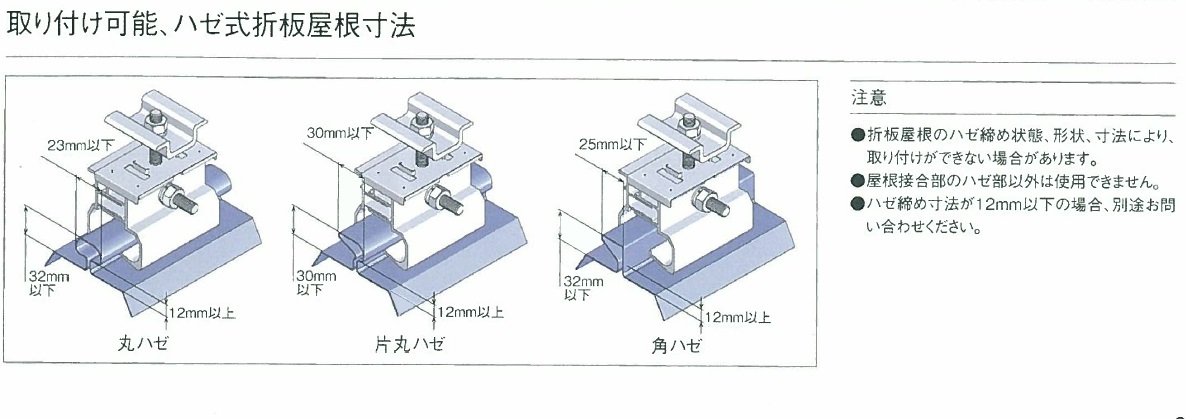

※折板屋根の形状については、こちらをご参照下さい。
| コード | 重量（ｇ） | 入数 |
|---|---|---|
| 055 | 343 | 60 |
【設置条件】
| 太陽電池モジュール | 面積 | A=1.65㎡ 以下 | |
| 重量 | Ｗ=20kg以下 | ||
| 耐風圧 | 設計用基準風速 | Vo＝38m/s | |
| 設置高さ | h＝45m以下 | ||
| 地表面粗度区分 | Ⅱ | ||
| 用途係数 | Ｉ＝1.0 | ||
| 耐積雪 | 最大積雪深さ | Zs=99cm 以下 | |
| 雪の平均単位荷重 | P=20N/㎡ ・cm | ||
| 耐地震 | 設計用水平震度 | kp=1.0 | |
| 地震地域係数 | Z=1.0 | ||
| 用途係数 | I=1.0 | ||
| 設置角度（屋根勾配含む） | 12°以下 | ||
| 工法金具使用数量 | 直付工法（ハゼ部分直付） ３点固定/辺 | 1.65㎡以下 | |
- 販売単位：
- 1
- Price :
- Please contact us960

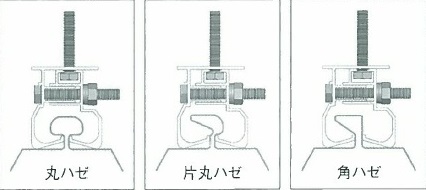

①各種ハゼに対応！
②高強度で軽量化、耐食性向上
●屋根材への負担を考慮し、従来品の３５％軽量化を実現しました。
●高層箇所や塩害地域に適した設計です。

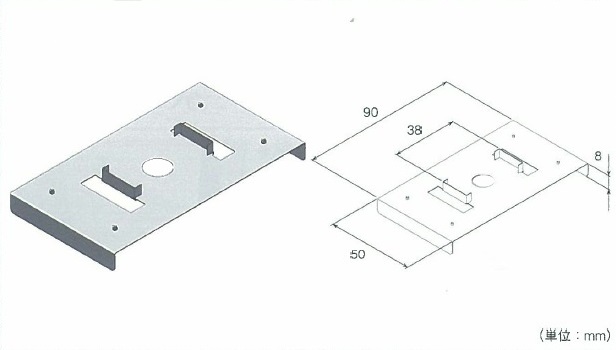

【用途】
●太陽電池モジュールの位置決めとアレイ関連の
電気的接続を可能にした金属プレートです。
【特長】
●スーパーハゼグリップＡに組み合わせることで、
電気的接続が可能になります。
【仕様】
●材質：ステンレス
【施工手順】
一本ボルト（Ｍ１０）を緩めて、スーパーハゼグリップＡを開きます。
注：ナットを完全に外さない。
一本ボルトを締めて、ハゼ屋根接合部に固定します。
注：締付けトルクは20N・m。
スーパーハゼグリップＡパネルプレートを本体に取り付けます。

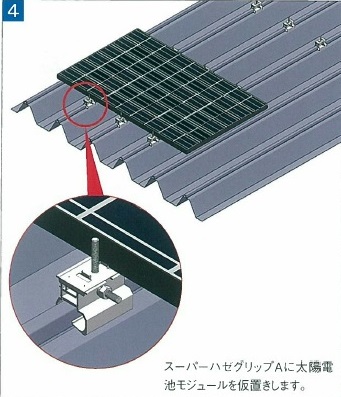

スーパーハゼグリップＡに太陽電池モジュールを仮置きします。

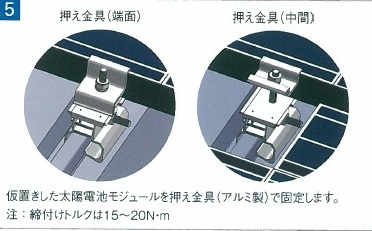

仮置きした太陽電池モジュールを押え金具（アルミ製）で固定します。
注：締付けトルクは15～20n・m
No. 1765
