日栄インテック スーパーハゼグリップ Item No. NIE-001

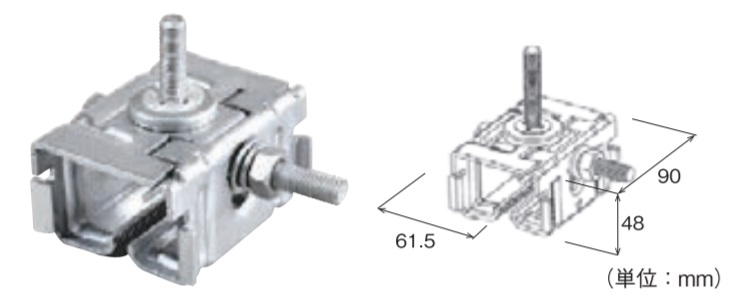

スーパーハゼグリップ

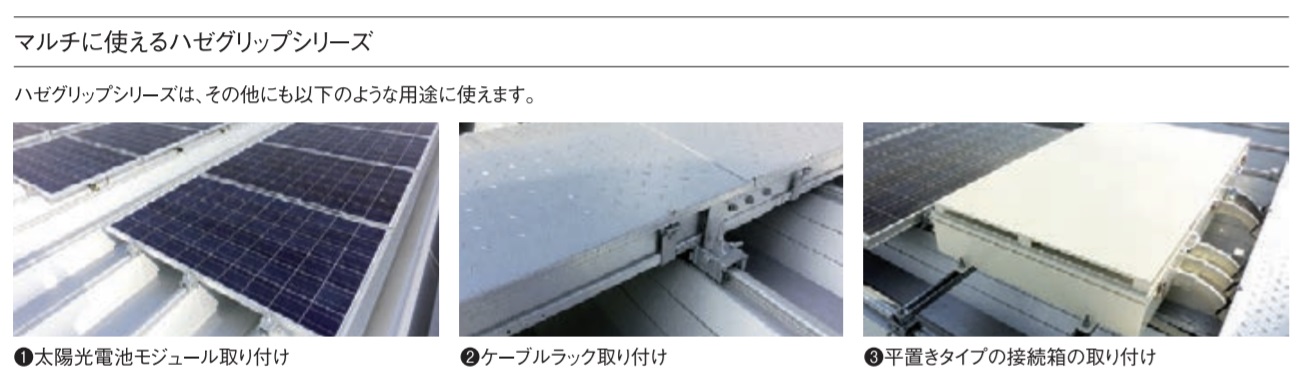

【用途】
太陽電池モジュールをハゼ式折板屋根に取り付ける為の金具
【仕様】
スチール（溶融亜鉛メッキ＋保護被膜）
- 販売単位：
- 1
- Price :
- Please contact us
【仕様】スチール（溶融亜鉛メッキ＋保護被膜）
| コード | 重量（ｇ） | 入数 |
|---|---|---|
| 055 | 530 | 30 |
【設置条件】
| 太陽電池モジュール | 面積 | A=1.65㎡以下 | |
| 重量 | Ｗ=20kg以下 | ||
| 耐風圧 | 設計用基準風速 | Vo＝38m/s | |
| 設置高さ | h＝30m以下 | ||
| 地表面粗度区分 | Ⅲ | ||
| 用途係数 | Ｉ＝1.0 | ||
| 耐積雪 | 最大積雪深さ | Zs=99cm以下 | |
| 雪の平均単位荷重 | P=20N/㎡・cm | ||
| 耐地震 | 設計用水平震度 | Ks=1.0 | |
| 地震地域係数 | Z=1.0 | ||
| 用途係数 | I=1.0 | ||
| 設置角度（屋根勾配含む） | 12°以下 | ||
| 設工法 | 直付工法（ハゼ部分直付）1.65㎡以下 | ||
| パネル固定 | 押さえ金具方式 3点固定/片側長辺（推奨） | ||
【注意】
●塩害地域には、使用できません

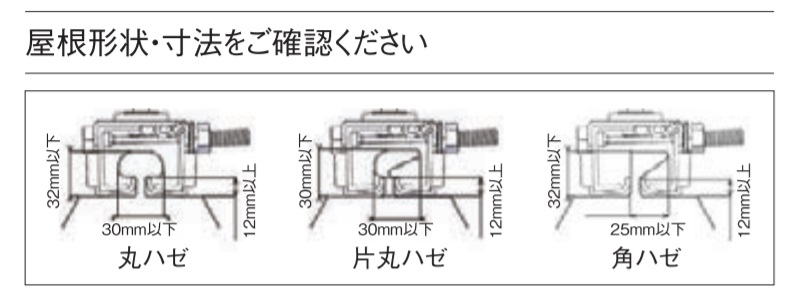

●折半屋根のハゼ締め状態、形状、寸法により、取付ができない場合があります
●屋根接合部のハゼ部以外は使用できません
【施工手順】

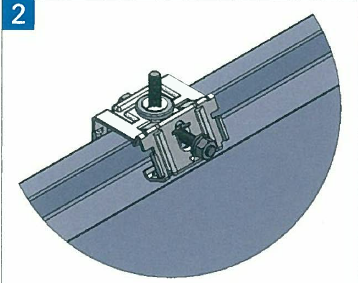

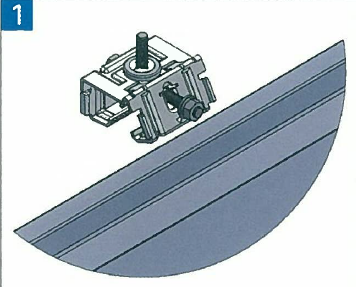

一本ボルト（Ｍ１０）を緩めて
スーパーハゼグリップを開きます。
注：ナットを完全に外さない。

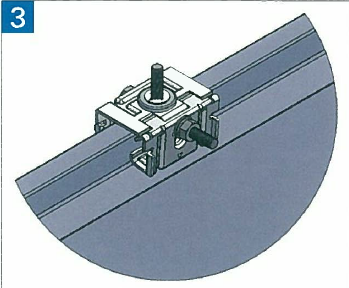

締めた状態で墨出し位置に仮置きします。
一本ボルトを締めて、
ハゼ屋根接合部に固定します。
注：締付けトルクは20N・m。

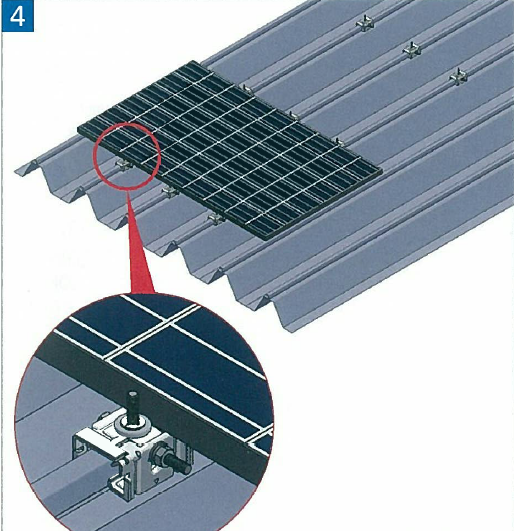

スーパーハゼグリップに
太陽電池モジュールを仮置きします。

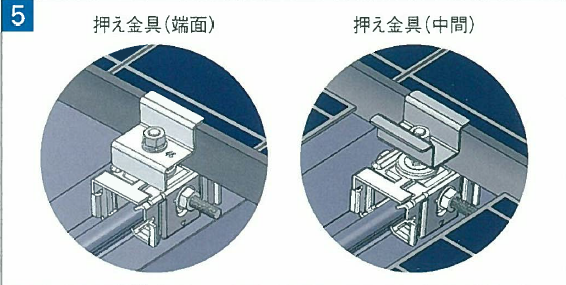

仮置きした太陽電池モジュールを
押え金具（スチール製）で固定します。
注：締付けトルクは１５～２０Ｎ・ｍ
No. 1760
