吊り式ハイパーマット 共和ハーモテック Item No. KHT-004
吊り式ハイパーマット
共和ハーモテック株式会社
＜特徴＞

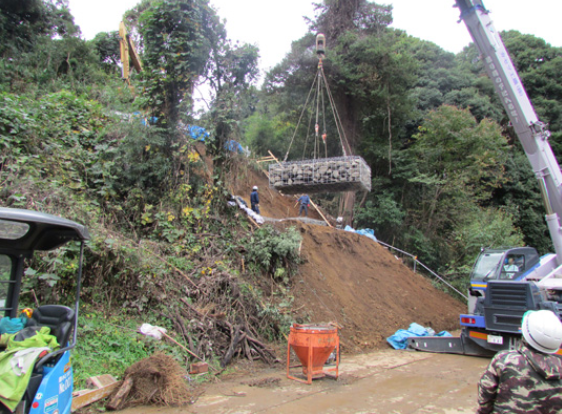

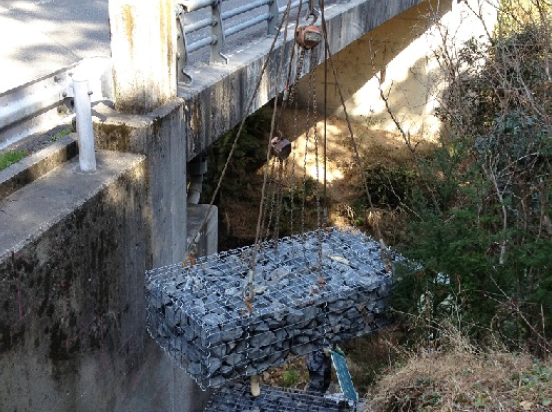

■剛性が高く、吊り施行が可能

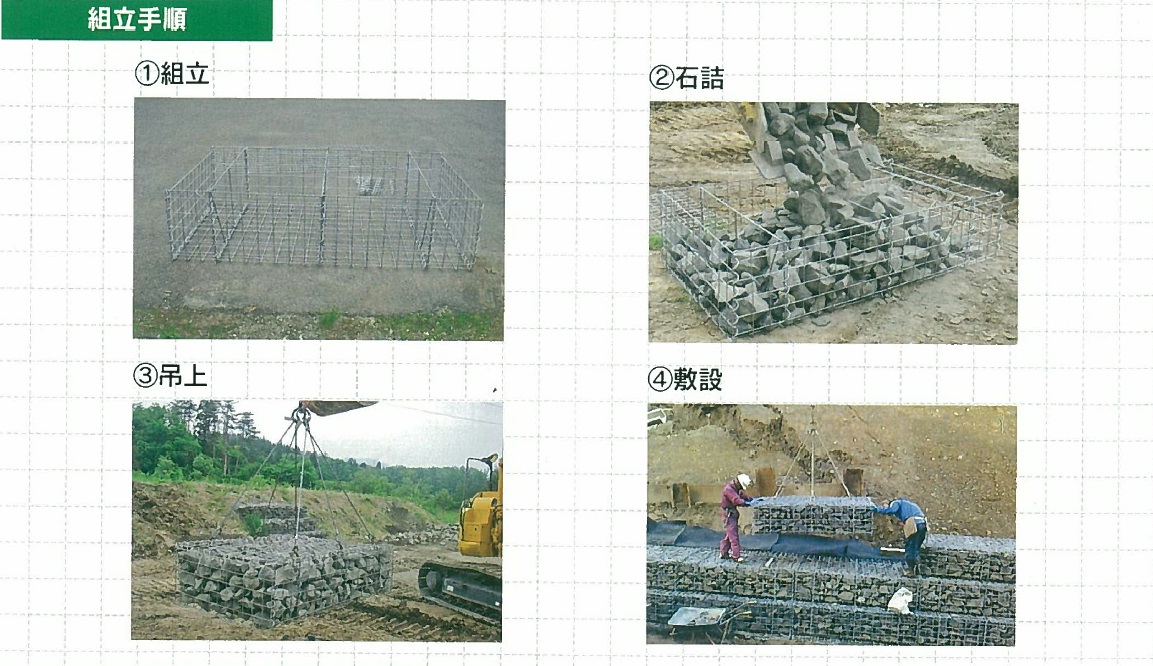

施行ヤードでの組立、石詰後に運搬・設置することが可能で、
施工スペースが限られた現場でも作業時間の短縮が図れます。

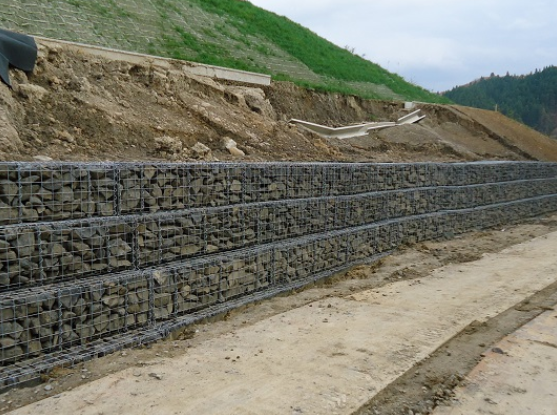

■敷設後の抜群な形状保持性能

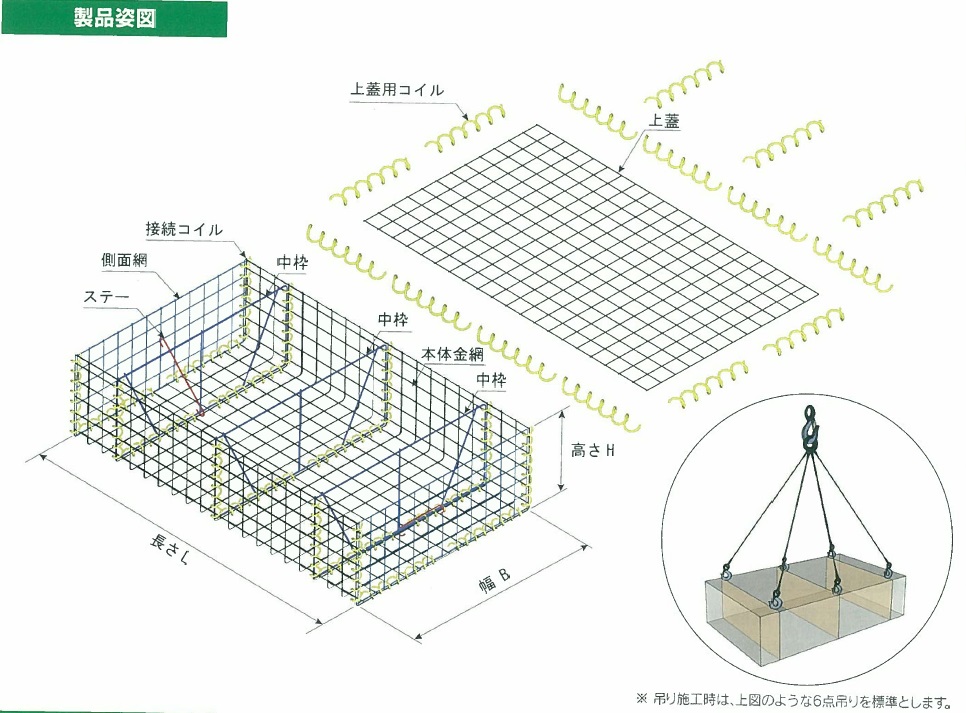

かご本体に中枠を組み込むことにより、吊り施工後の形状保持
性能に優れ、積層後も精度良く施工できます。
■施工性に優れる
本体金網がU字型の自立構造を有しているため、石詰め字に
仮設材や型枠が不要です。
■高耐久
亜鉛アルミ合金先めっき溶接金網で本体を構成しているため、
本設土木構造物として使用が可能な高い耐久性を誇ります。
網目 100mm x 100mm
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・仕様（下表より型式をお選びください）
・数量
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
- 販売単位：
- Price :
- Please contact us
■規格
寸法規格
| 型式 | 高さ H | 幅 B | 長さ L |
| 100型 | 500 | 1000 | 2000 |
| 120型 | 500 | 1200 | 2000 |
※上記以外の寸法は特注品となります。別途、お問い合わせ下さい。
部材規格
| 部材名 | 線径 | 仕様 |
| 本体金網・側面網 | φ5,6 | 亜鉛アルミ合金先めっき溶接金網付着量300g/㎡以上 アルミ含有量10％以上 |
| 上蓋 | φ5 | |
| 中枠 | φ9 | 亜鉛アルミ合金めっき鉄線 付着量300g/㎡以上 アルミ含有量10％以上 |
| ステー | φ8 | |
| コイル | φ5 |
※ワイヤーロープ等の吊り具は、ご用意していただくか、別途購入をお願いいたします。
用途
•道路擁壁、法尻の土留工
•山腹土留工
•河川用護岸工、護床工 などに
耐久性
•金網部に亜鉛アルミ合金先めっき溶接金網を採用したことにより本設材としての耐久性を実現
強度
•金網に引張強さ540N/mm2 以上を有する溶融亜鉛－10％アルミニウム合金めっき鉄線を使用した事により、適用範囲が拡大
※亜鉛アルミ合金先めっき溶接金網用線材を示す。
•φ9㎜の吊り用補強筋（中枠）の導入により形状保持性能を強化し、吊り施工に対応
