航天機電 HT60-156M 270W-280W Item No. KTN-003

航天機電製の高効率太陽光パネルです。
価格もどこよりも安価にてご提案いたします。

【航天機電 代理店 J-Works ㈱穂積トレイド】





■PID(潜在的誘起分解反応による出力ロス)フリー

■出力範囲 (0~+5W)

■全てのモジュールにおいては二次ELテストの実施により、
 セルクラック、ダ ークピース、グリッド切れの問題無い製品を
 ご提供します

■低照度環境条件でも高い発電性能を揮します
  (曇り或は早朝、夕方 )

■ISO9001 、ISO14001やOHSAS18001など国際品質システム、
 環境管理システム、職業健康システム基準に準拠しています

■近似出力値で区分化し、梱包、仕分けすることによりシステム
 使用効率がさらに2%アップします

■IEC61215 、IEC61730 、IEC61730 、IEC62716
 (アンモニア腐食防止)&IEC61701(塩水噴霧防止)を含む
 最も厳しいテスト基準を保証

■当モジュールは積雪圧5400Pa 、風圧2400Paに耐えられます

■国際認証機構の規格を取得しています

販売単位:
Price :
Please contact us

【製品パラメーター】

製品形式HT60-156M(NOCT)HT60-156M(STC)
最大出力(Wp)197W201W205W270W275W280W
オープン電圧(Voc)34.6V34.8V35.0V38.2V38.4V38.6V
短絡電流(Isc)7.41A7.46A7.51A9.18A9.25A9.32A
最適動作電圧(Vm)28.6V29.0V29.4V31.6V32.0V32.4V
最適動作電流(Im)6.90A6.94A6.98A8.55A8.61A8.65A
信性変換効率19.09%19.44%19.93%
モジュール変換効率16.6%16.9%17.2%
製品仕様単結晶156×156mm
電池シートタイプ60片(6×10)
最大システム電圧DC1000V(IEC)/DC600V(UL)
動作温度℃-40℃~+85℃
貯蓄温度℃-40℃~+85℃
モジュールサイズ(mm)A×B×C1640mm×992mm×40mm(64.6×39×1.57in)
モジュール面積1.62㎡
溶断電流(A)15A
出力許容差0~+5W
端子ボックス防水等級IP67 二極管三つ
風圧2400Pa
積雪圧5400Pa
重量(kg)19.0kg
標準テスト条件AM=1.5 E=1000W/㎡ Tc=25℃

【温度係数曲線】

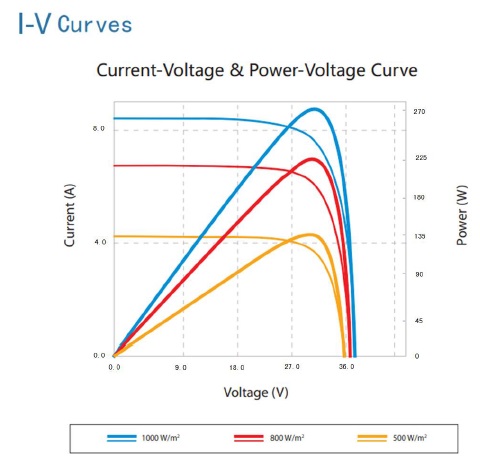

放射照度1000W/㎡、800W/㎡、500W/㎡のもとで、電流、電圧、出力曲線

温度係数
電池定格動作温度条件(NOCT)45℃±2℃
最大出力(Pmax)温度係数-0.41%/K
オープン電圧(Voc)温度係数-0.34%/K
短絡電流(Isc)温度係数0.049%/K
