削岩機 ジャックハンマー・ルートハンマー YS-23・14・13・4R Item No. YMR-007
ジャックハンマー・ルートハンマー
（レンタル機・販売）
YS-23
YS-14
YS-13
YS-4R

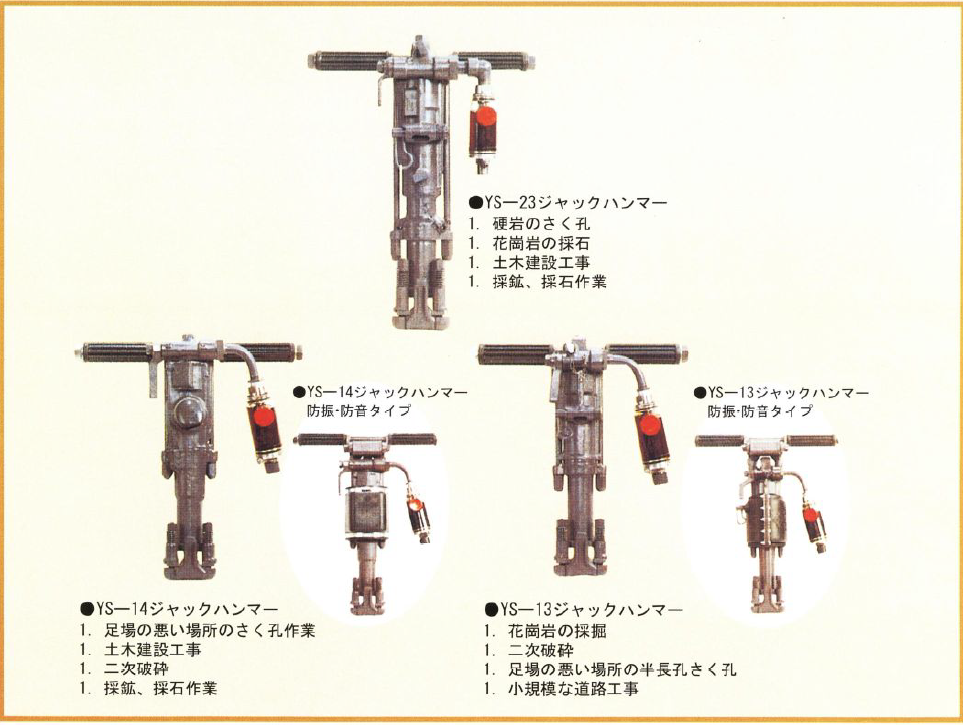

YS型ジャックハンマー
性能・操作性・耐久性・安定性にすぐれあらゆるさく孔作業に威力を発揮しております。
YS-4Rルートハンマー
超小型軽量で使い易く疲れません。
←詳しくはカタログをご覧ください。
- 販売単位：
- Price :
- Please contact us
YS-4Rルートハンマー
ＹＳ型ジャックハンマーは性能・操作性・耐久力・安定性にすぐれあらゆるさく孔作業に威力を発揮しております。
また各機種とも透明ラインオイラーを装着しており完全給油が出来ますので耐久力が一層向上しております。
ＹＳ－１４、ＹＳ－１３は防振・防音タイプもあります。作業条件にマッチしたものをお選び下さい。
ＹＳ－２３、ＹＳ－１３はダブルオープンバルブ＝シリンダーブロー機構を採用しており、打撃力は強力でブローが
強く繰粉を完全に排出しますので、主として硬岩でしかも長孔さく孔作業に適します。
ＹＳ－１４はチューブラーバルブ＝サイドブロー機構を採用しており回転力が強く軟岩、硬岩いずれのさく孔作業に
も適しています。
●仕様
| 機種名 | YS-23 | YS-14 | YS-13 |
| 型式 | 風式（湿式） T型（Ｄ型） | 風式 Ｔ型（Ｄ型） | 風式（湿式） Ｔ型（Ｄ型） |
| 重量 kg | 23.5 | 16.5 | 15 |
| 全長 ｍｍ | 585 | 505 | 495 |
| シリンダー径 ｍｍ | 70 | 60 | 57 |
| ピストンストローク | 66.5 | 60 | 54.5 |
| 空気圧力 MPa | 0.5 | 0.5 | 0.5 |
| 空気消費量 ㎡/min | 2,000 | 2300 | 2400 |
| 空気消費量 ㎡/min | 2.9 | 2.3 | 2.2 |
| ジャンクサイズ | 22H x 83 （22H x 108） | 22H x 83 （22H x 108） | 22H x 83 （19H x 83） |
| 給気ホース径 ｍｍ | 19 | 19 | 19 |
| 給水ホース径 ｍｍ | (12) | - | (12) |
※（ ）内は特別仕様で、他はすべて標準品のし世を示します。
※使用は改良のため、お知らせしないで変更することがあります。

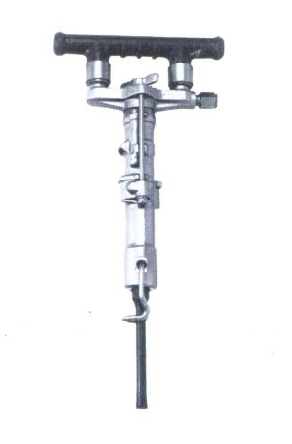

YS-4Rルートハンマー
超小型軽量で使い易く疲れません。
オールラバー製のハンドルを装備しておりますので防振効果も抜群です。
エアー式ですから強力なパワーを発揮します。
シンプルな機構を採用しておりますので部品点数も少なく手入れが簡単です。
材料は特に吟味し使用しておりますので部品が長持ちします。
●仕様
| 重量 ｋｇ | 5.1 |
| 全長 mm | 425 |
| シリンダー径 mm | 33 |
| ピストンストローク mm | |
| 使用空気圧力 MPa | 0.5 |
| 打撃数 blow/min | 2800 |
| 空気消費量 ㎡/min | 0.9 |
| ジャンクサイズ mm | 14.6H x 88L |
| ロッド | φ14～22 インサーロッド |
| ロッド長 mm | 250以上 |
| エアーホース径 mm | 12 |
