油圧アタッチドリル（販売品・工事）YH-35AD・YH55-MBAD・YH70-MBAD Item No. YRM-004
油圧アタッチドリル

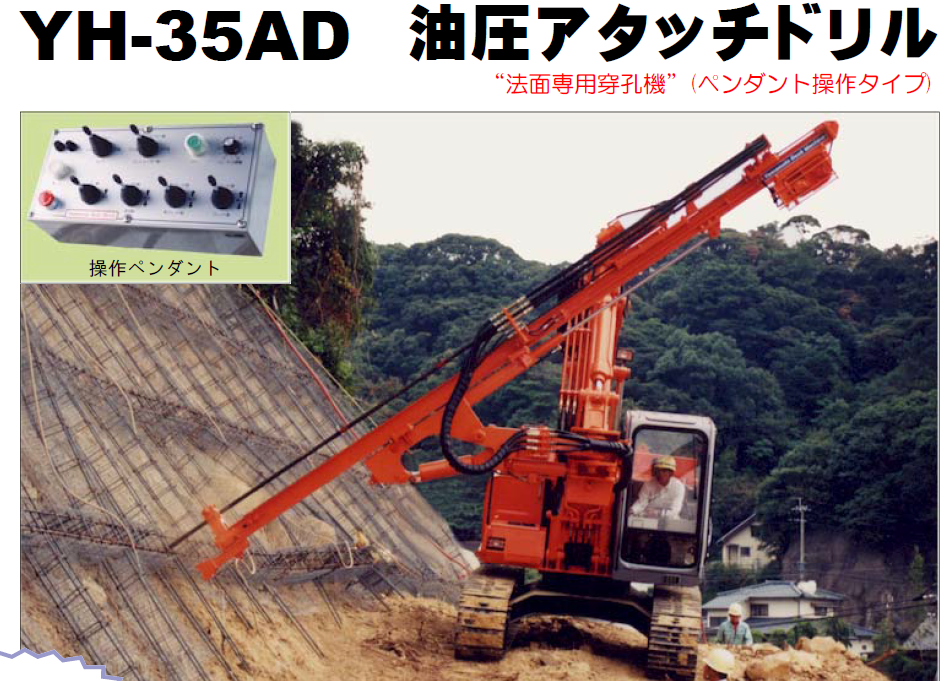

YH-35AD

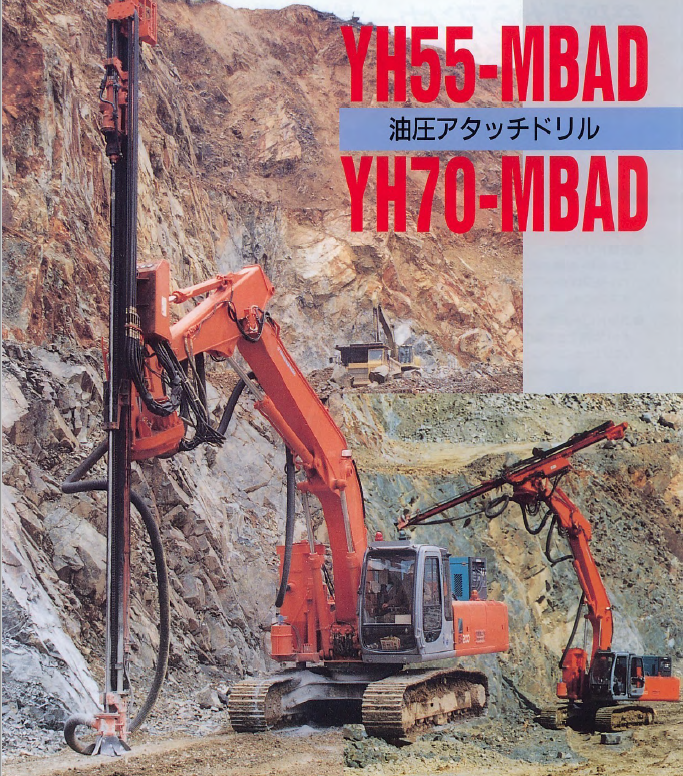

YH55-MBAD
YH70-MBAD
（販売・工事）
作業効率と経済性を追求した革命機！
発破孔からアンカーボルト孔まであらゆる岩盤を抜群の能力で穿孔します。
詳しくはカタログをご覧ください。
↓↓↓↓↓↓↓↓↓↓↓↓
- 販売単位：
- Price :
- Please contact us
■仕様
| 全長 | 6,593mm |
| 全幅 | 482mm |
| 全高 | 1,376mm |
| 機械質量 | 約1,470kg |
| 油圧ショベル | 0.45㎥級 |
| 操作方式 | ペンダント操作 |
| 空気消費量 | 5.0㎥/min |
| ガイドセル上下 | 下59度 |
| ガイドセル左右 | 左90/右90 度 |
| エキステンション | 1,500mm |
| ガイドセル全長 | 6,593mm |
| フィード長 | 4,367mm |
| フィード方式 | 油圧モータチェーンタイプ |
| フィード力 | 10.8kN |
| 使用ロッド | 32H x 4,500 mm |
| 適用ビット径 | φ65～90 mm |
| 油圧ドリフター型式 | YH-35 |
| 乾燥質量 | 120kg |
| 打撃数 | 3,200bpm |
| 回転数 | 0～180 min |
＜特長＞

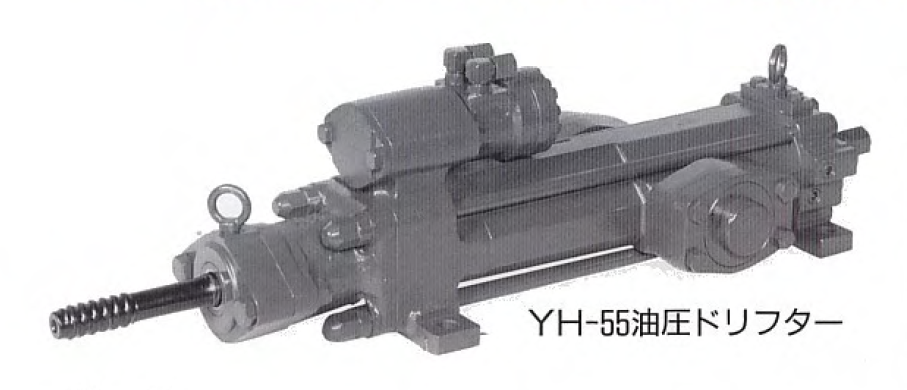

搭載ドリフター
エンルギー効率の高いドリフターで作業条件に合わせて
YH-55又はYH-70を選定できます。
オプションとして逆打撃装置付も取付けることができます。
コントロールボックス
キャビン内で全て操作することができますがオプションとして
リモートコントロールタイプもあります。
■汎用性のある全旋回方式台車
パワーショベル台車を利用しておりますのでメンテナンスは容易であり、
また全旋回しますので広範囲な穿孔ができます。また台車は排ガス対策エンジンを搭載しております。
■ロングフィード方式
ガイドセルを6ｍ仕様にしておりますので市販のロッドを特殊カップリングで接続し一気に能率よく穿公することができます。
■自動開閉式フード集塵機・コンプレッサー
標準装備しています。くり粉防塵は集塵のほか湿式（水ぐり）・デターゼント方式の対応も可能です。
■仕様
| 全重量（kgf） | 22,500 | |
| 走行速度（km/h） | 5.5/3.5/2.5 | |
| 油圧ドリフター | YH-55 | YH-70 |
| 重量（kgf） | 140 | 190 |
| 打撃数（BPM） | 3,200 | 3,000 |
| 回転数（RPM） | 0～160 | 0～200 |
| 適合ビット（mm） | φ60～90 | φ65～102 |
| ガイドセル | ||
| 全長(mm) | 8,819 | |
| フィード長(mm) | 6,010 | |
| ロッド長(mm) | 6,500 | |
| フィード方式 | 油圧モーターチェンフィード | |
| EXストローク(mm) | 1,500 | |
| セル上下（度） | 62 | |
| セル左右（度） | 360 | |
| エンジン | いすず6BDIT | |
| 定格出力（PS/r.p.m） | 135/2,050 | |
| キャタ長（mm） | 4,170 | |
| キャタ全巾（mm） | 2,800 | |
| コンプレッサー（PS） | 50 | |
| エヤーホース径（mm） | 19 | |
| 水ホース径（mm） | 19 | |
