航天機電 HT60-156P 265W-280W Item No. KTN-001

航天機電製の高効率太陽光パネルです。
価格もどこよりも安価にてご提案いたします。

【航天機電 代理店 J-Works ㈱穂積トレイド】



 ・セル変換効率
17.2%
 ・最大出力
280W
 ・品質保証
10年
 ・出力保証
25年


■PID(潜在的誘起分解反応による出力ロス)フリー

■出力範囲(0~+5W)

■低照度条件でも高い発電性能を発揮します
(曇り或は早朝、夕方)

■近似出力値で区別化し、梱包、仕分けすることによりシステム
使用効率がさらに2%アップします

■全てのモジュールにおいては二次のELテストの実施により、
セルクラック、ダークピース、グリッド切れの問題の無い商品を
ご提供します

■当モジュールは積雪圧5400Pa、風圧2400Paに耐えられます

■国際認証機構の規格を取得しています

■ISO9001、ISO14001やOHSAS18001など国際品質システム、
環境管理システム、職業健康システム基準に準拠しています

販売単位:
Price :
Please contact us(どこよりもお安くがんばります)

電気パラメータ
標準テスト条件(STC)

形式HT60-156P-265HT60-156P-270HT60-156P-275HT60-156P-280
最大出力(Pmax)265W270W275W280W
オープン電圧(Voc)37.6V37.9V38.2V38.5V
最適動作電圧(Vmp)30.5V30.8V31.0V31.2V
短絡電流(Isc)9.28A9.38A9.47A9.56A
最適動作電流(Imp)8.70A8.78A8.88A8.98A
電池変換効率16.5%16.%17.3%17.7%
モジュール変換効率16.3%16.6% 16.9%17.2%
出力許容差 0~+5W
最大システム電圧1000V/1500V DC(IEC)
溶断電流15A
動作温度-40℃ to +85℃

標準テスト条件:AM1.5、放射照度1000W/㎡、電池温度25℃
モジュール動作効率を上げるため、お客様の御要望にてグラスコーティングを購入できます

電池定格動作温度条件(NOCT)

形式HT60-156P-265HT60-156P-270HT60-156P-275HT60-156P-280
最大出力(Pmax)195W199W203W207W
オープン電圧(Voc)35.3V35.6V35.9V36.2V
最適動作電圧(Vmp)28.6V28.9V29.1V29.3V
短絡電流(Isc)7.49A7.58A7.65A7.72A
最適動作電流(Imp)6.82A6.89A6.97A7.05A
電池定格動作温度
条件
44℃±2℃

NOCTテスト条件:放射照度800W/㎡、環境温度20℃、風速1m/s

製品仕様

製品仕様多結晶156.75×156.75mm
電池シートタイプ60(6×10)

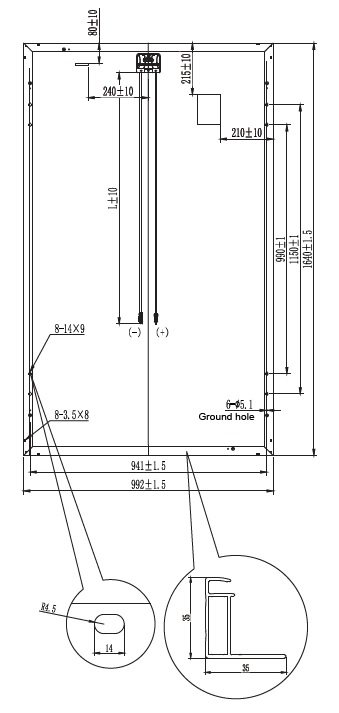

モジュールサイズ1640×992×35mm
(64.6×39×1.4インチ)
重量18.5kg(40.8lbs)
前面カバー高透過率強化ガラス
枠材質アルマイト処理を施したアルミニウム合金
接続箱IP67
電線4m㎡(IEC)
コネクタMC4/MC4互換
コンテナ1個に含めるモジュール数
(40フィートコンテナ)
26枚/箱、1560枚/17.5トレーラー
30枚/箱 840枚/40フィートコンテナ

温度係数

最大出力(Pmax)温度係数Y(Pm)-0.41%/K
オープン電圧(Voc)温度係数β(Voc)-0.32%/K
短絡電流(Isc)温度係数α(Isc)0.05%/K

《施工例1》

《施工例2》
