JFE篭枠（Mパッケージ） JFE建材 Item No. KAK-004

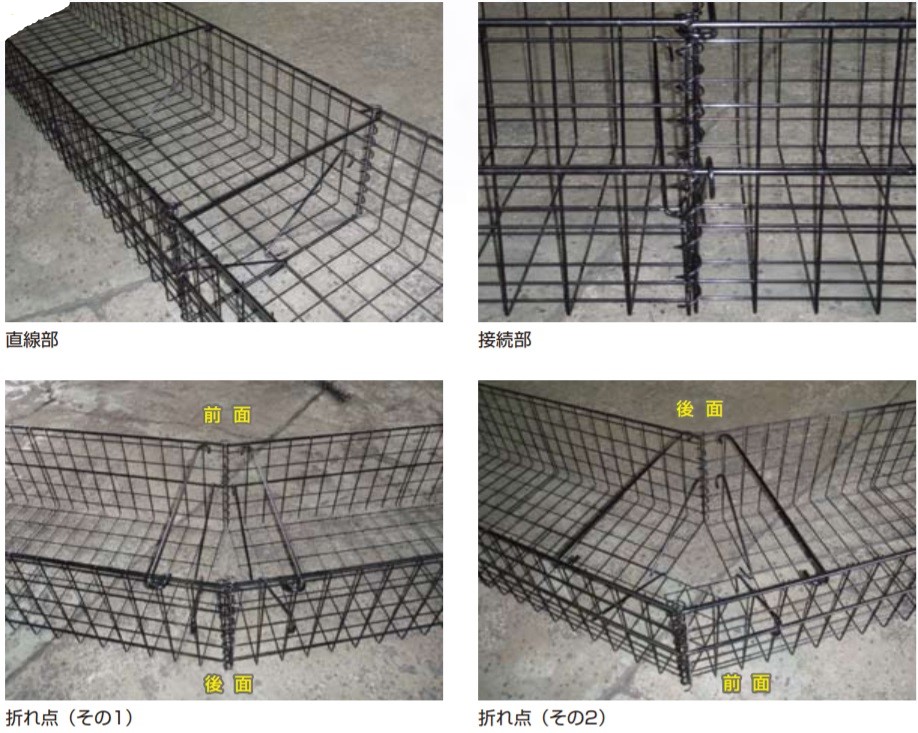

JFE篭枠（Mパッケ－ジ）は、剛性のある溶接金網を使用した篭工であり、中詰め材を現採土砂とし、植生シ－トと併用することで緑化工法として適用できる製品です。 また、篭の組立てはボルトレス（ボルトを使わない）構造となっているため施工は簡単で、中詰め作業では、機械施工が可能となるため、施工性の優れた製品となっています。 用途としては、土留擁壁工、山腹土留工等の渓間、山腹、道路際の災害復旧工事をはじめ護岸工、堰堤の間詰め工、軟弱地盤対策工事等に用いられます。
＜特長＞
●優れた耐久性
●優れた施工性
●優れた外観
●優れた強度
●残土問題の緩和
●植生・緑化可能
〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・商品（下表よりお選びください）
・数量
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期
- 販売単位：
- Price :
- Please contact us

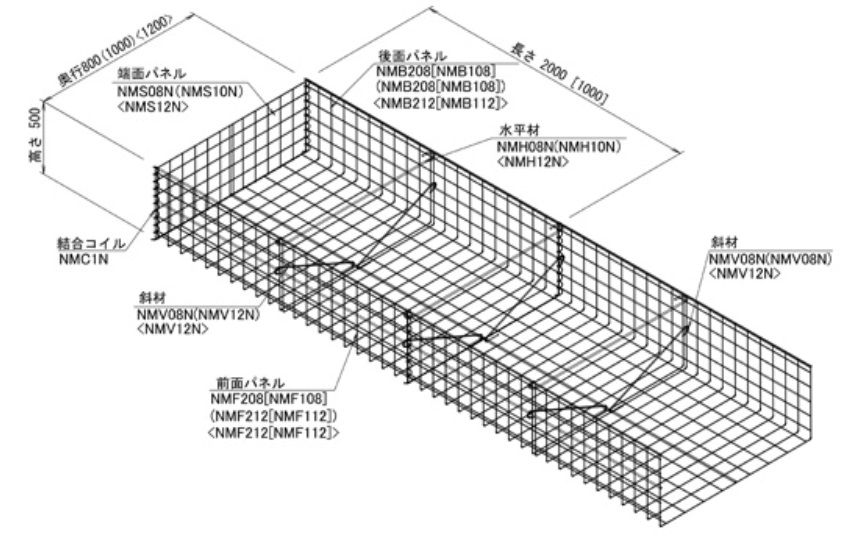

①奥行0.8m（WM08型）
| 部品名 | 部材番号 | 寸法（㎜） | 質量（kg） |
| 前面パネル | NMF208 | 406×500×2000 | 12.1 |
| 後面パネル | NMB208 | 406×500×2000 | 9.26 |
| 端面パネル | NMS08N | 786×488 | 2.48 |
| 水平材 | NMH08N | φ13×853 | 1.06 |
| 斜材 | NMV08N | φ9×515 | 0.337 |
| 結合コイル | NMC1N | φ5×500 | 0.190 |
| 斜材 | MGS10 | 1000×1000 | - |
②奥行1.0m（WM10型）
| 部品名 | 部材番号 | 寸法（㎜） | 質量（kg） |
| 前面パネル | NMF212 | 606×500×2000 | 13.5 |
| 後面パネル | NMB208 | 406×500×2000 | 9.26 |
| 端面パネル | NMS10N | 986×488 | 2.94 |
| 水平材 | NMH10N | φ13×1053 | 1.26 |
| 斜材 | NMV12N | φ9×694 | 0.502 |
| NMV08N | φ9×515 | 0.337 | |
| 結合コイル | NMC1N | φ5×500 | 0.190 |
| 斜材 | MGS10 | 1000×1000 | - |
③奥行1.2m（WM12型）
| 部品名 | 部材番号 | 寸法（㎜） | 質量（kg） |
| 前面パネル | NMF212 | 606×500×2000 | 13.5 |
| 後面パネル | NMB212 | 606×500×2000 | 10.7 |
| 端面パネル | NMS12N | 1186×488 | 3.62 |
| 水平材 | NMH12N | φ13×1253 | 1.47 |
| 斜材 | NMV12N | φ9×694 | 0.502 |
| 結合コイル | NMC1N | φ5×500 | 0.190 |
| 斜材 | MGS10 | 1000×1000 | - |
●仕様
| 部材名 | 寸法 | 規格 | |
| パネル | 前・後面 端面 | φ6×100×100 （～150：底面） | JIS G 3552「鉄線」 |
| φ13（前面上部、中央部） | JIS G 3101「一般構造用圧延鋼材（SS400）」または JIS G 3112「鉄筋コンクリート用棒鋼（SR235）」 | ||
| 結合部材 | 水平材 | φ13 | JIS G 3532「鉄線」または JIS G 3101「一般構造用圧延鋼材（SS400）」または JIS G 3112「鉄筋コンクリート用棒鋼（SR235）」 |
| 結合部材 | 斜材 | φ9 | |
| 連結コイル | φ5 | JIS G 3532「鉄線」 |
表面処理：黒色塗装

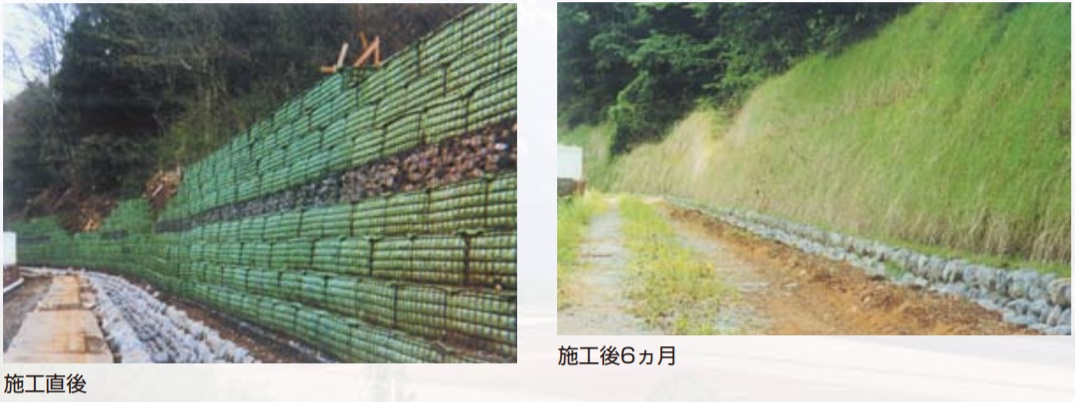

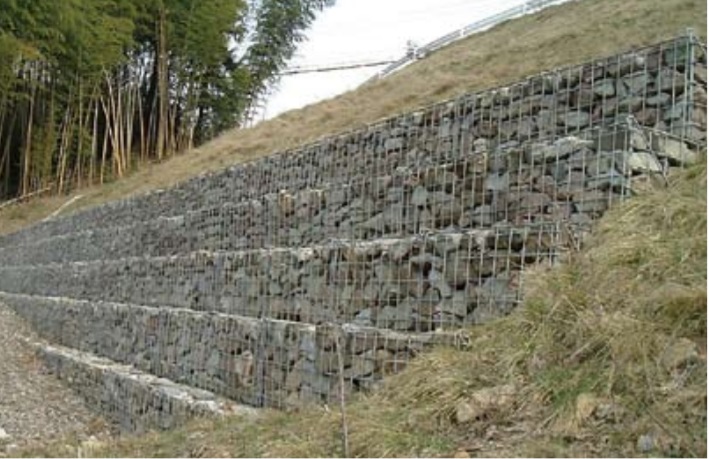

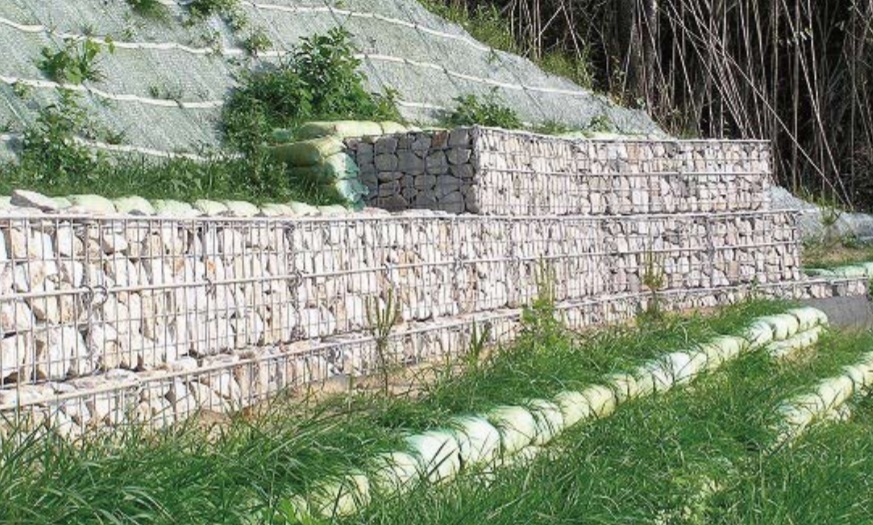

施工例
