KSパッケージ　JFE建材 Item No. KAK-003

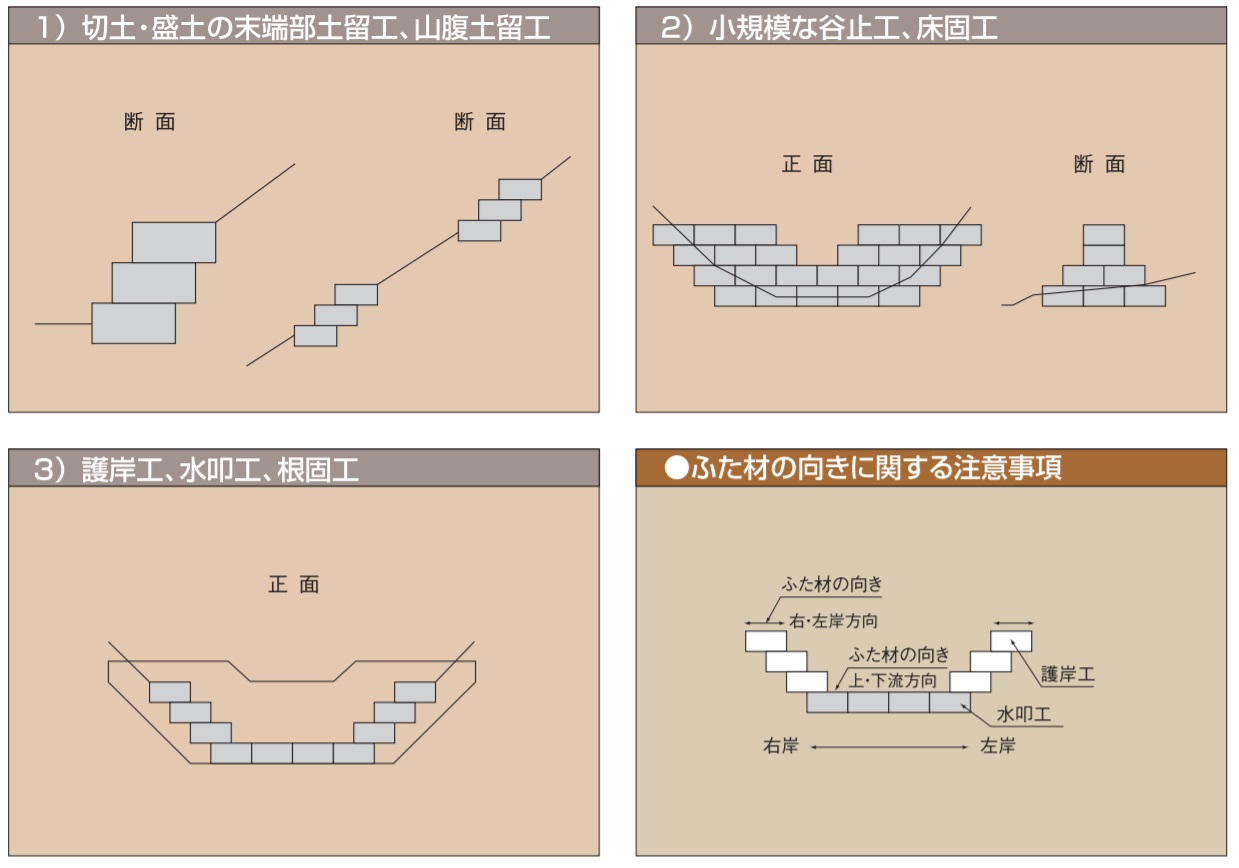

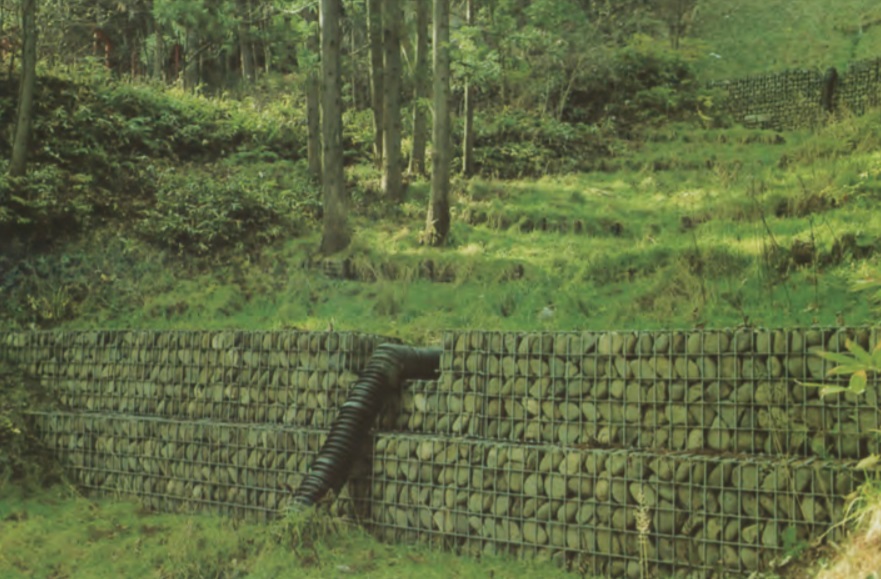

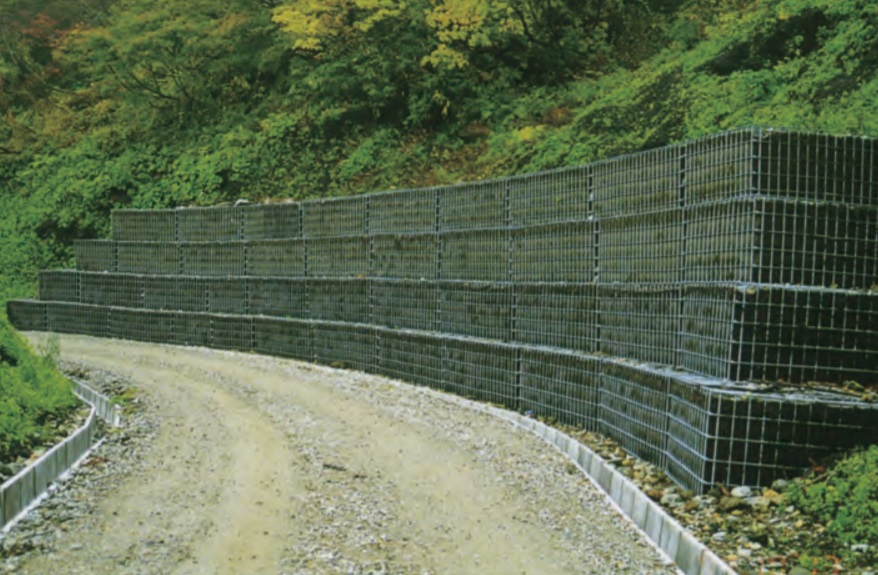

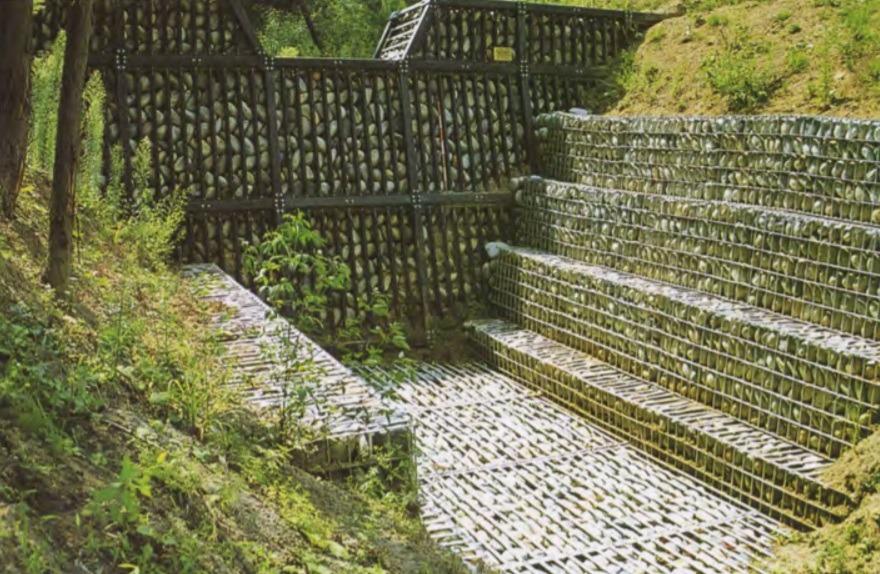

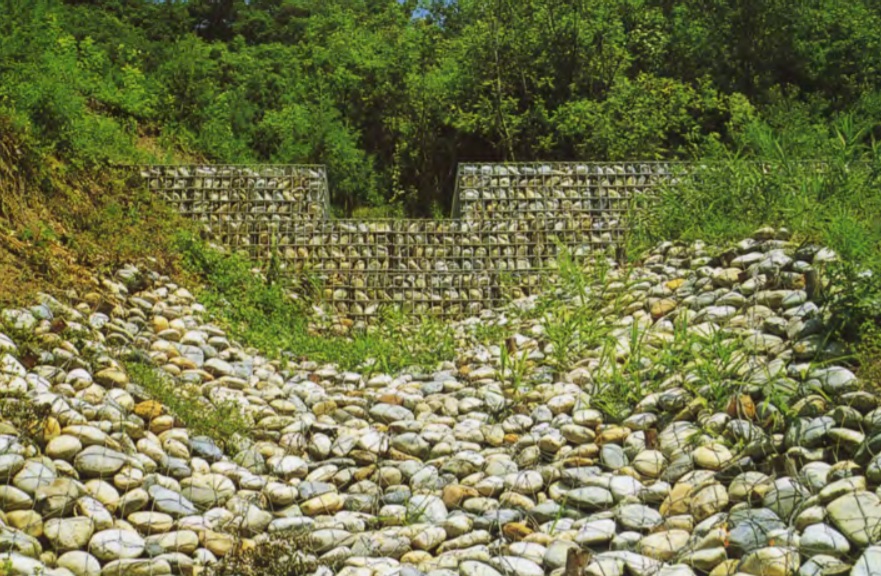

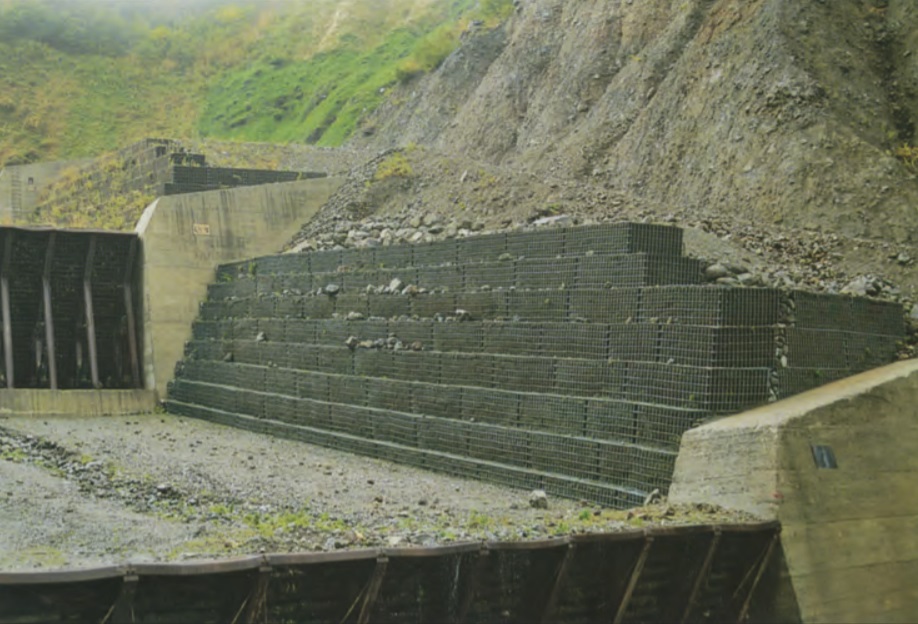

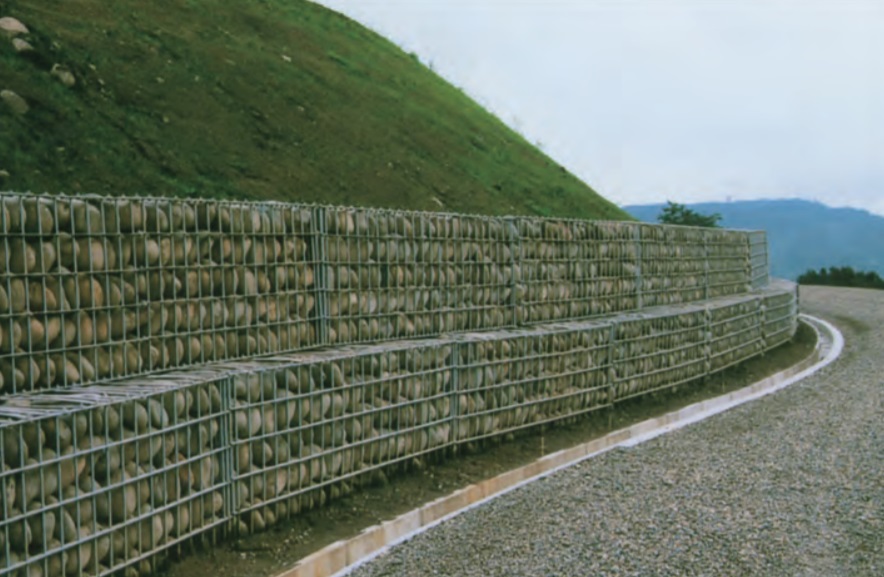

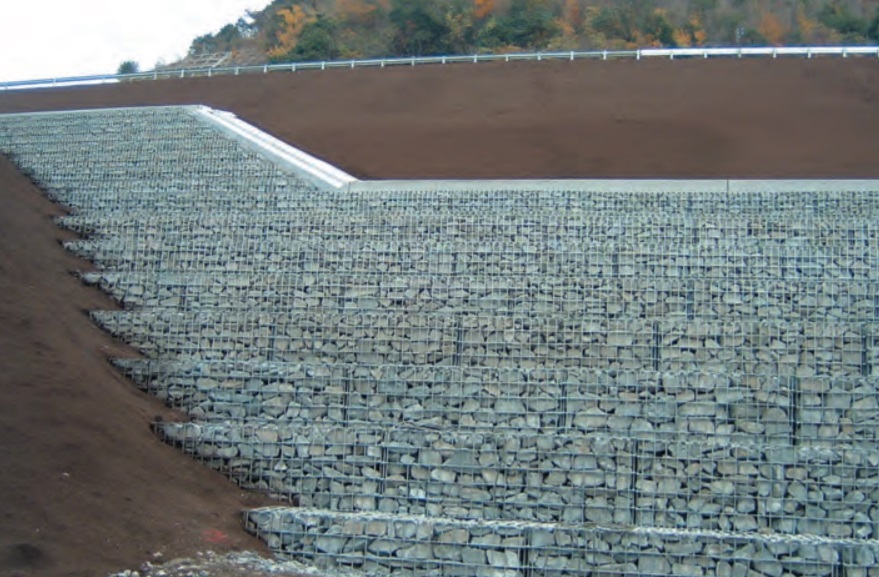

KSパッケージはパネル型のふとん篭工で、従来の篭工の優れた特長を生かしながら永久構造物としての機能を兼ね備えた製品であります。用途としては、護岸工、水制工等の河川工事をはじめ、渓間、山腹、道路際の災害復旧工事、軟弱地盤対策工事等に用いられます。

＜特長＞
●優れた耐久性
●優れた施工性
●優れた外観
●優れた強度
●中詰材として現採土砂も利用可能
●植生・緑化可能

〇お見積・ご購入をご希望のお客様へ〇
お問合せの際は、下記の情報をお教えください
・商品（下表よりお選びください）
・数量
・納入場所（お客様住所と異なる場合はお教えください）
・ご希望納期

販売単位：
Price :: Please contact us

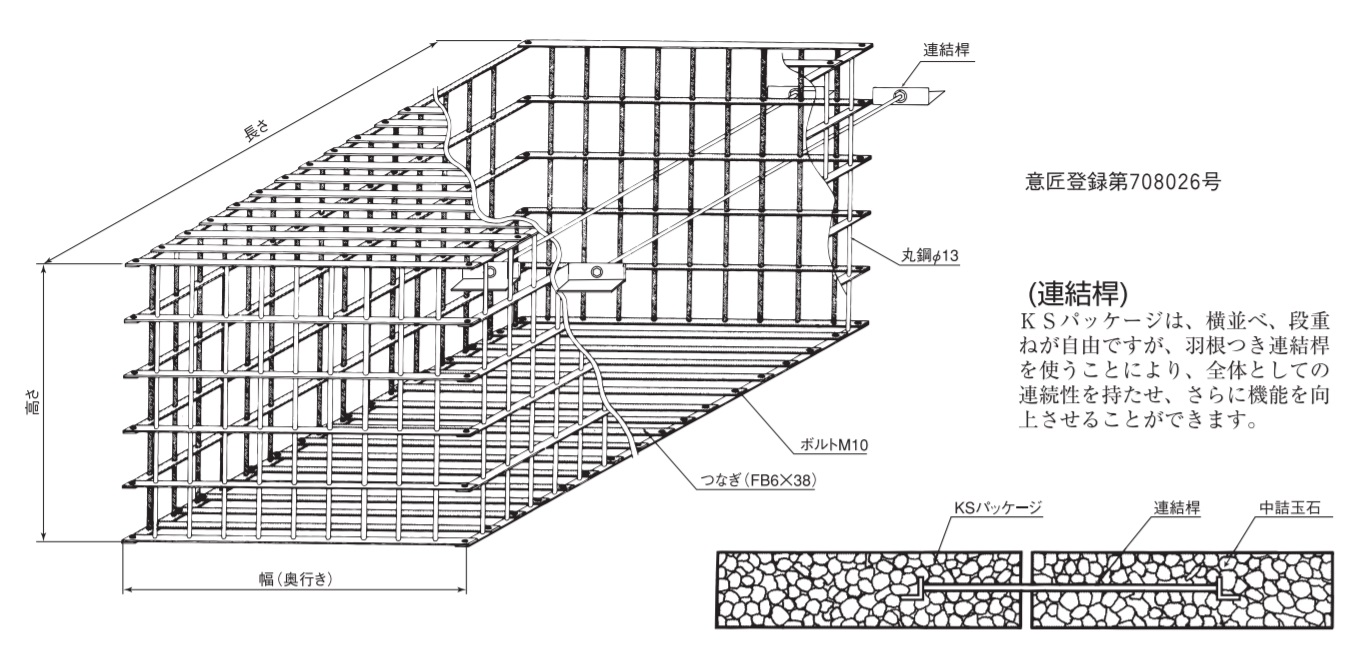

部材名		寸法		規格	表面処理
パネル	平鋼	FB6×38		JISG3101「一般構造用圧延鋼材」の（SS400）（平鋼）	JISH8641「溶融亜鉛めっき」の2種55（HDZ55）
	丸鋼	φ13		JISG3101「一般構造用圧延鋼材」の（SS400）（丸鋼）または JISG3112「鉄筋コンクリート用棒鋼」の（SR235）（丸鋼）
つなぎ		FB6×38		JISG3101「一般構造用圧延鋼材」の（SS400）（平鋼）
連結桿		L50×50×6		JISG3101「一般構造用圧延鋼材」の（SS400）（山形鋼）
		M10	ボルト	JISG3547「亜鉛めっき鉄線」に準ずる。ただし、引張強さは400N/mm²以上。	JISG3547「亜鉛めっき鉄線」の亜鉛付着量350g/㎡以上
			ナット	JISB1181「六角ナット」の強度区分4T	JISH8641「溶融亜鉛めっき」の2種35（HDZ35）
			平座金	JISB1256「平座金」の丸座金（並丸）
締結ボルト		M10	ボルト	JISB1180「六角ボルト」の強度区分4.8T
			ナット	JISB1181「六角ボルト」の強度区分4T
			平座金	JISB1256「平座金」の丸座金（並丸）

■標準タイプ

種別	高さ（ｍ）	幅（ｍ）	長さ（ｍ）	重量（㎏）
KSP-512	0.5	1.2	2.0	139
KSP-513			3.0	198
KSP-514			4.0	263
KSP-515			5.0	321
KSP-516			6.0	379
KSP-522		2.0	2.0	197
KSP-523			3.0	278
KSP-524			4.0	369
KSP-525			5.0	450
KSP-526			6.0	531
KSP-12	1.0	1.2	2.0	188
KSP-13			3.0	262
KSP-14			4.0	343
KSP-15			5.0	417
KSP-16			6.0	491
KSP-22		2.0	2.0	257
KSP-23			3.0	354
KSP-24			4.0	461
KSP-25			5.0	558
KSP-26			6.0	655

■前法タイプ

種別	前面法勾配	高さ（ｍ）	幅（ｍ）	長さ（ｍ）	鋼材重量（㎏）
KSP-0	1：0.3	0.5	1.2	2.0	135
KSP-0			1.2	3.0	191
KSP-0			2.0	2.0	193
KSP-0			2.0	3.0	272
KSP-0		1.0	1.2	2.0	178
KSP-0			1.2	3.0	248
KSP-0			2.0	2.0	247
KSP-0			2.0	3.0	340
KSP-0	1：0.5	0.5	1.2	2.0	133
KSP-0			1.2	3.0	188
KSP-0			2.0	2.0	190
KSP-0			2.0	3.0	269
KSP-0		1.0	1.2	2.0	170
KSP-0			1.2	3.0	238
KSP-0			2.0	2.0	240
KSP-0			2.0	3.0	331
